7
.2
Подключение к ПК через VEGACONNECT 4
2
4
3
1
OPEN
TW
IST
USB
LO
CK

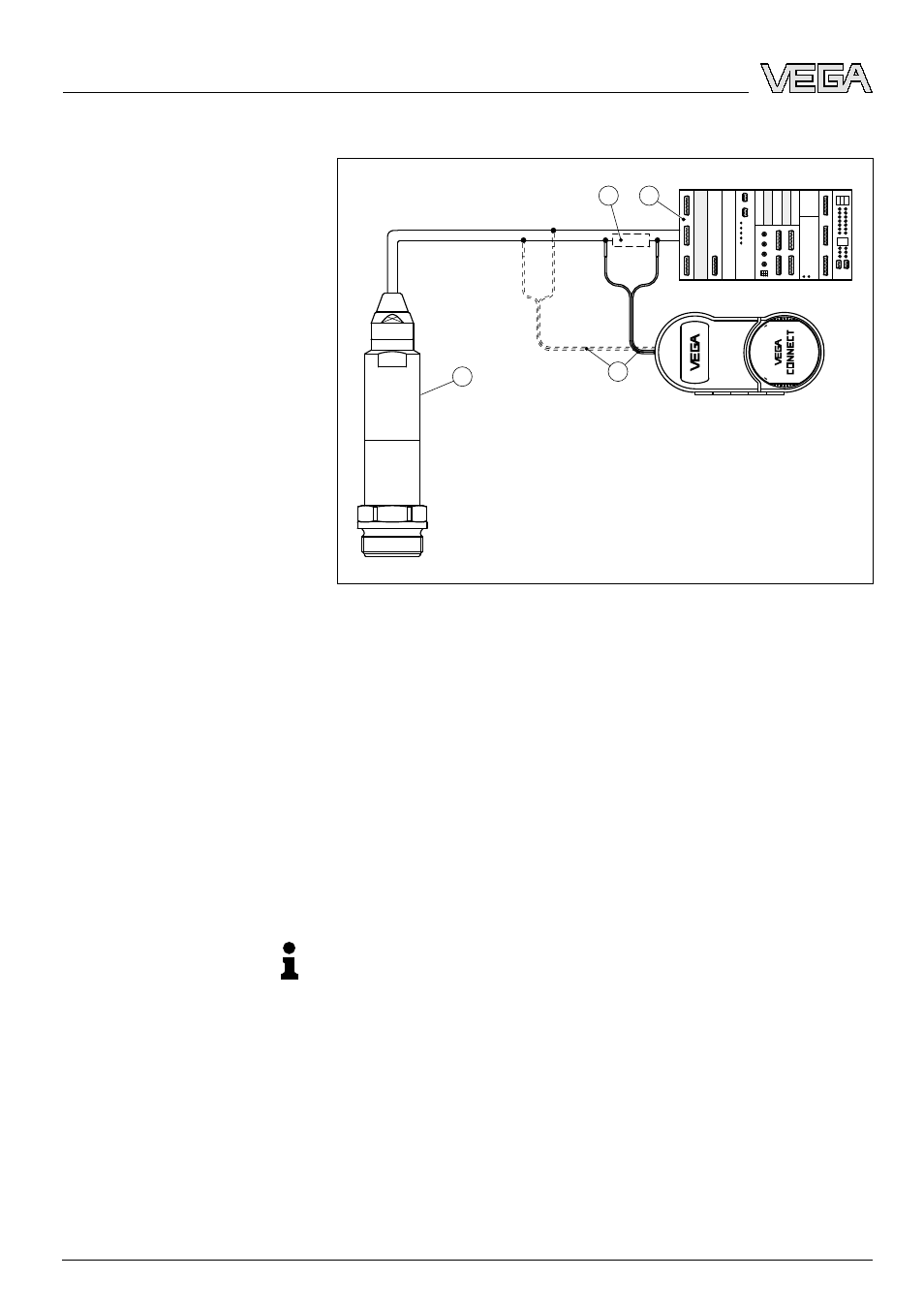

Рис. 10: Подключение ПК к сигнальному кабелю через HART
1
VEGABAR 75
2
Сопротивление HART 250 Ом (дополнительно - в зависимости от
системы формирования сигнала)
3
Соединительный кабель с 2-миллиметровыми штекерами и зажимами
4
Система формирования сигнала/ПЛК/Питание
Требуемые компоненты:
l
VEGABAR
75
l
ПК с PACT
ware™ и подходящим VEGA-DTM
l
VEGACONNECT
4
l
Сопротивление HART прибл. 250 Ом
l
Источник питания или устройство формирования
сигнала
Примечание:
Для источников питания со встроенным сопротивлением
HART (
внутреннее сопротивление прибл. 250 Ом)
дополнительное внешнее сопротивление не требуется.
Такими источниками питания являются, например,
устройства VEGATRENN 149A, VEGADIS 371, VEGAMET
381. Большинство стандартных разделителей питания E
x
также оснащены достаточным токоограничительным
сопротивлением. В таких случаях VEGACONNECT 4
может быть подключен параллельно линии 4 … 20
mA.
Подключение через HART
24
VEGABAR
75 - 4 … 20
mA/HART
Настройка с помощью ПК и PACT
ware™
28433
-RU
-070719
