Страница 23
7
Настройка с помощью ПК и
PACTware™
7
.1
Подключение к ПК через VEGACONNECT 3
~
=
2
3
1
4
Power supply
VEGACONNECT 3
PACTware /
TM

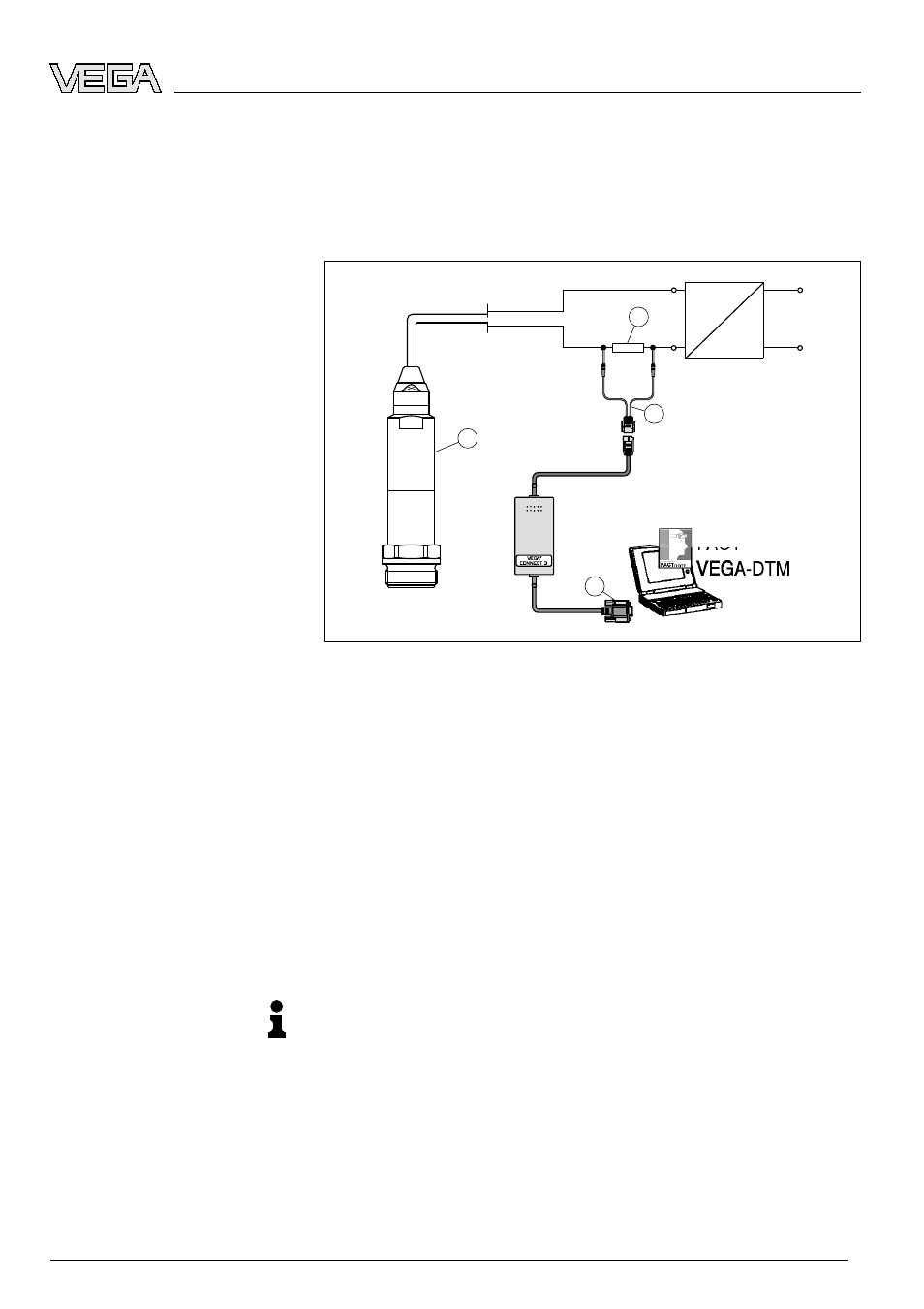

Рис. 9: Подключение ПК к сигнальному кабелю
1
Интерфейс RS232 (при VEGACONNECT 3) или USB (при
VEGACONNECT 4)
2
VEGABAR 75
3
Адаптерный кабель HART
4
Сопротивление HART 250 Ом
Требуемые компоненты:
l
VEGABAR
75
l
ПК с PACT
ware™ и подходящим VEGA-DTM
l
VEGACONNECT
3 или 4 с адаптерным кабелем
HART(
арт. № 2.25397)
l
Сопротивление HART прибл. 250 Ом
l
Источник питания
Примечание:
Для источников питания со встроенным сопротивлением
HART (
внутреннее сопротивление прибл. 250 Ом),
например: VEGATRENN 149A, VEGADIS 371, VEGAMET
381/624/625, VEGASCAN 693 - дополнительное внешнее
сопротивление не требуется. В этом случае
VEGACONNECT
3 может быть подключен параллельно
линии 4 … 20
mA.
Подключение ПК к сигналь-
ному кабелю
VEGABAR
75 - 4 … 20
mA/HART
23
Настройка с помощью ПК и PACT
ware™
