Электрическое подключение выполнено.
5
.3
Схема подключения
5
1
2
3
4

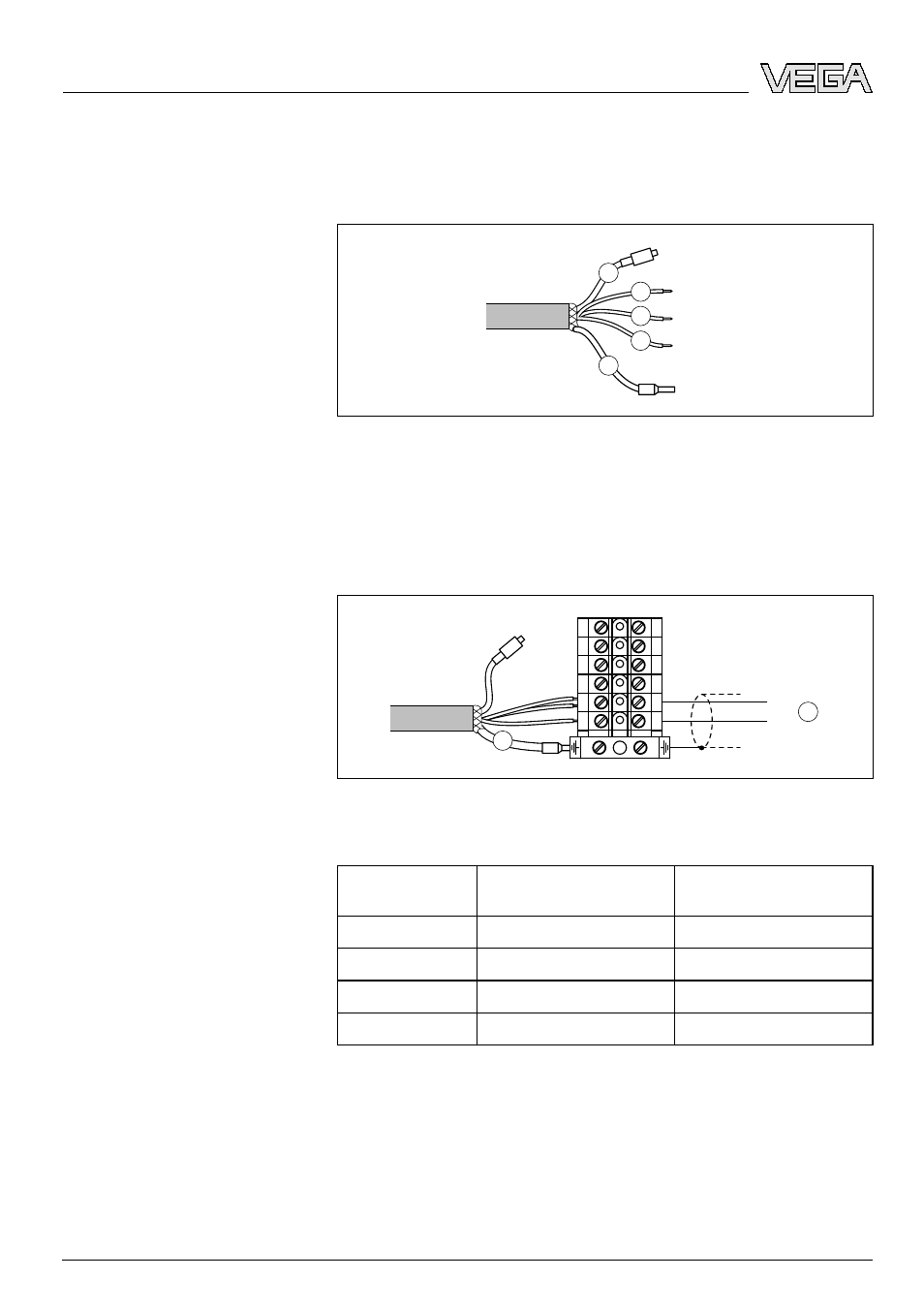

Рис. 5: Назначение проводов соединительного кабеля
1
Коричневый (+): к источнику питания или системе формирования
сигнала
2
Голубой (-): к источнику питания или системе формирования сигнала
3
Желтый: необходим только с VEGADIS 12, в ином случае связывается
с минусом или в VEGABOX 01 подключается к клемме 3.
3)
4
Экран
5
Капилляр для выравнивания давления с фильтрующим элементом
1
2
+
1
2
3
4
5
6
1
2
3
4
5
6
Рис. 6: Схема расположения контактов VEGABAR 75
1
К источнику питания или системе формирования сигнала
2
Экран
4)
Номер провода
Цвет проводов/поляр-
ность
Клеммы VEGABAR 75
1
коричневый (+)
1
2
голубой (-)
2
3
Желтый
2
Экран
Земля
3)
При исполнении по спецификации заказчика уже на заводе
связывается с голубым проводом (-).
4)
Экран подключить к клемме заземления. Клемму заземления на
внешней стороне корпуса соединить с "землей" в соответствии с
действующими нормами. Обе клеммы гальванически связаны.
Прямое подключение
Подключение через
VEGABOX 02
18
VEGABAR
75 - 4 … 20
mA/HART
Подключение к источнику питания
