3
.2
Принцип работы
Преобразователь давления VEGABAR 75 применим в
химической, пищевой и фармацевтической
промышленности. Климатическое исполнение IP 68/IP 69K
позволяет применять прибор во влажных условиях. В
зависимости от исполнения прибор обеспечивает
измерение уровня, давления, избыточного давления,
абсолютного давления или вакуума. Измеряемые среды -
газы, пары и жидкости, в том числе с высокой
температурой.
Измерительная ячейка METEC
®
состоит из керамической
емкостной измерительной ячейки CERTEC
®
и
специальной термокомпенсированной системы с
заполняющей жидкостью.
Под действием гидростатического давления продукта или
рабочего давления на металлическую мембрану и
заполняющую жидкость изменяется емкость
измерительной ячейки. Это изменение преобразуется в
соответствующий выходной сигнал.
1
2
3
4
5

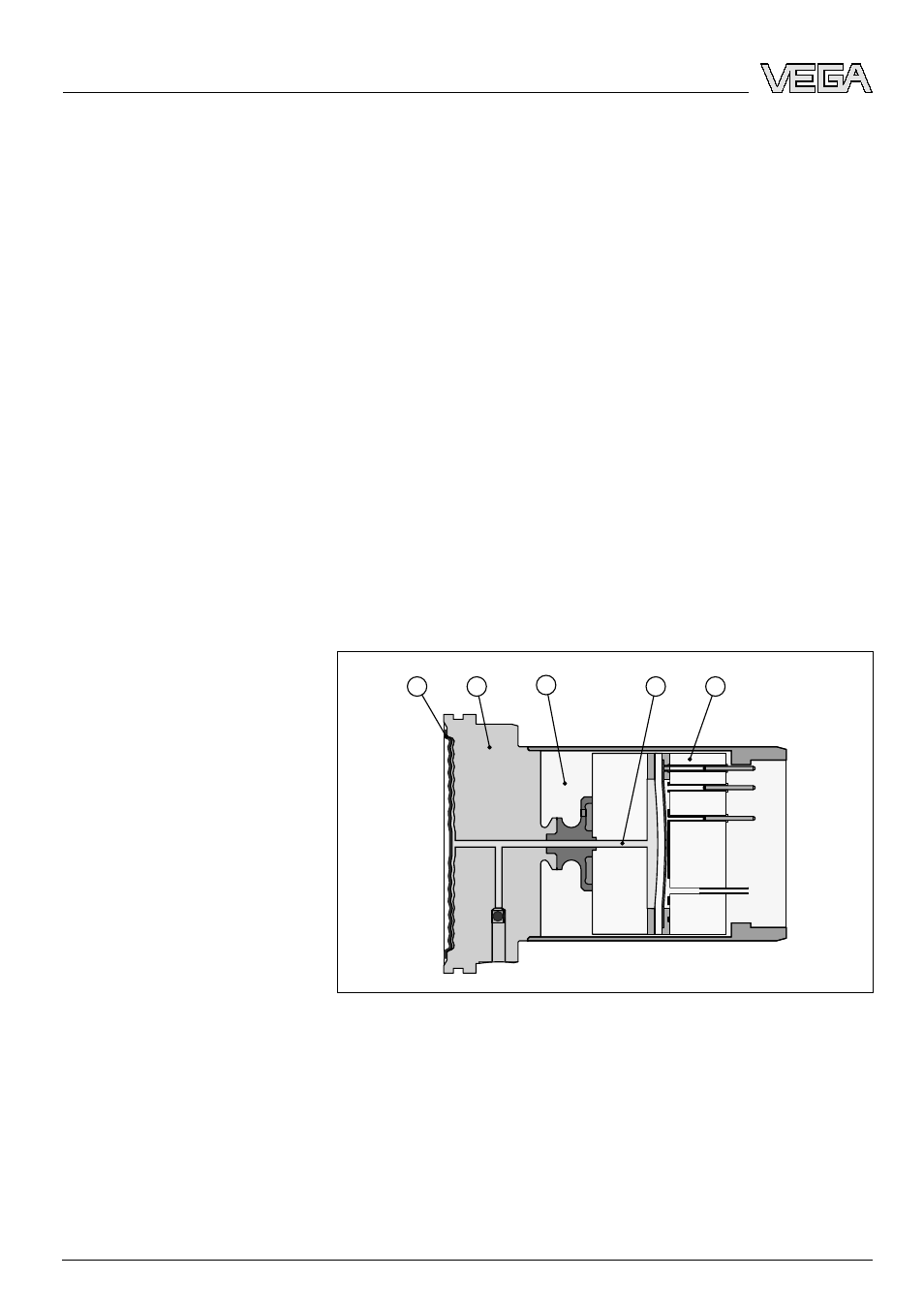

Рис. 2: Компоненты измерительной ячейки METEC
®
1
Мембрана
2
Основная часть
3
Адаптер
4
Заполняющая жидкость
5
Измерительная ячейка CERTEC
®
Измерительная ячейка CERTEC
®
дополнительно
оснащена датчиком температуры. Значение температуры
может обрабатываться через выход сигнала.
Применение
Принцип действия
10
VEGABAR
75 - 4 … 20
mA/HART
Описание
28433
-RU
-070719
