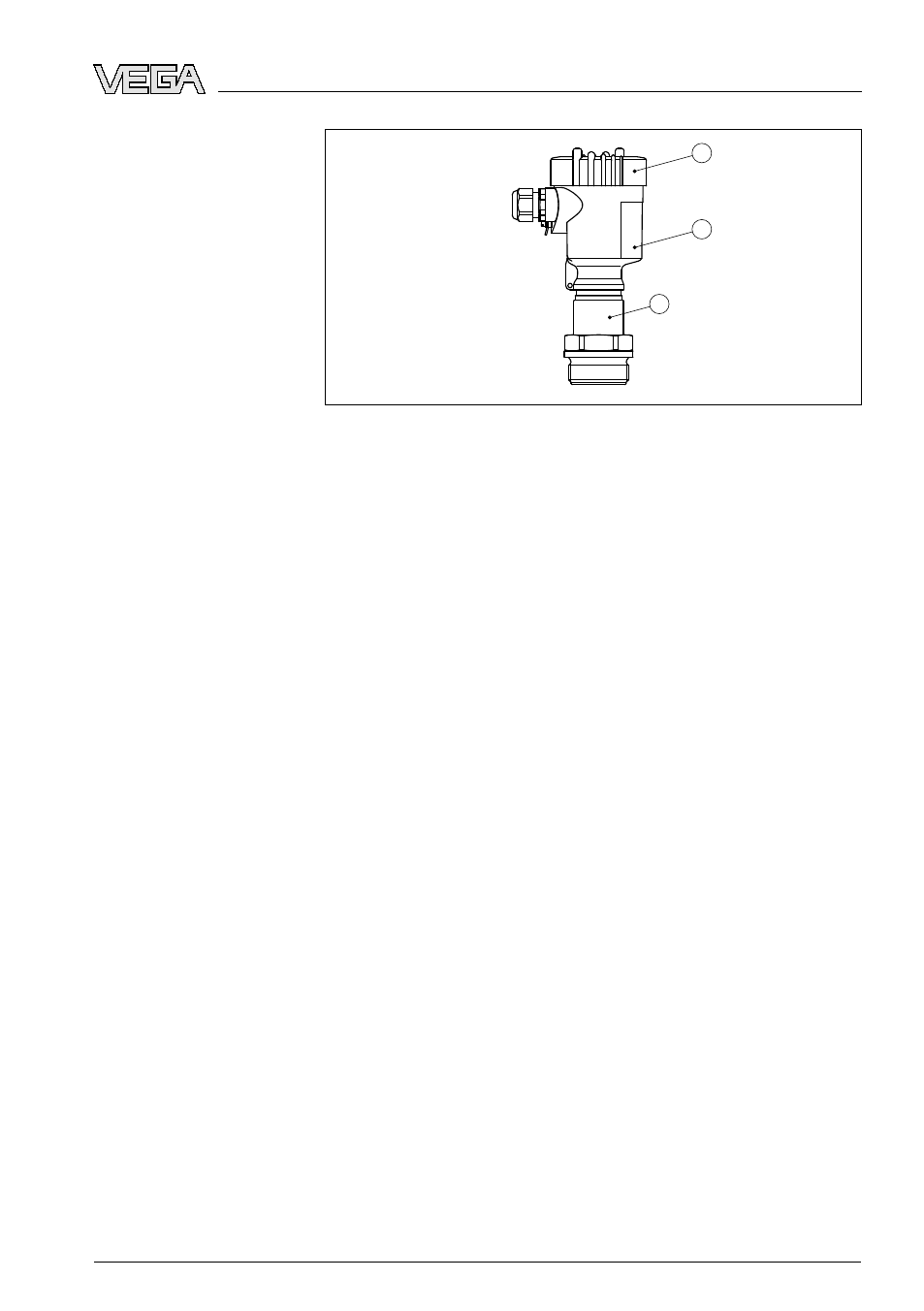

Рис. 1: VEGABAR 65 с резьбовым присоединением G1½ A и пластиковым
корпусом
1
Крышка корпуса с модулем PLICSCOM (вариант)
2
Корпус с блоком электроники
3
Присоединение с измерительной ячейкой
3.2 Принцип работы
Преобразователь давления VEGABAR 65 предназначен для
применения в химической, пищевой и фармацевтической про-
мышленности. В зависимости от исполнения прибор применим
для измерения уровня, избыточного давления, абсолютного
давления или вакуума. Измеряемая среда - газы, пары или
жидкости, в том числе - при высоких температурах.
Измерительная ячейка METEC
®
состоит из керамической ем-
костной измерительной ячейки CERTEC
®
и специальной термо-
компенсированной системы с заполняющей жидкостью.
Под действием гидростатического давления продукта или рабо-
чего давления на металлическую мембрану и заполняющую
жидкость изменяется емкость измерительной ячейки. Это из-
менение преобразуется в соответствующий выходной сигнал.
Питание осуществляется через H1-Fieldbus. Двухпроводная
линия, соотв. спецификации Fieldbus, служит для подачи питания
и цифровой передачи сигнала нескольких датчиков. Эта линия
может работать в двух вариантах:
l
через интерфейсную карту H1 в системе управления и
дополнительный источник питания
l
через соединительное устройство с HSE (высокоскоростной
Ethernet) и дополнительный источник питания по IEC 61158-2
Область применения
Принцип действия
Питание и связь с ши-
ной
VEGABAR
65 • Foundation Fieldbus
