Рис. 4: Температурный диапазон
1 Температура процесса
2 Температура окружающей среды
4.2 Порядок монтажа
Для монтажа VEGABAR 65 необходим приварной штуцер.
Соответствующие принадлежности см. в Инструкции
"Приварные штуцеры и уплотнения".
Использовать подходящее уплотнение:
- или -
Уплотнить подходящим стойким к среде уплотнением:
l Фланцевое присоединение по DIN/ANSI
à Ввернуть VEGABAR 65 в штуцер с помощью гаечного ключа
SW 27 и шестигранника на присоединении.
Внимание!
При ввертывании запрещается держать прибор за корпус! В
противном случае может быть повреждена вращательная меха-
ника корпуса.
4.3 Порядок монтажа выносного корпуса

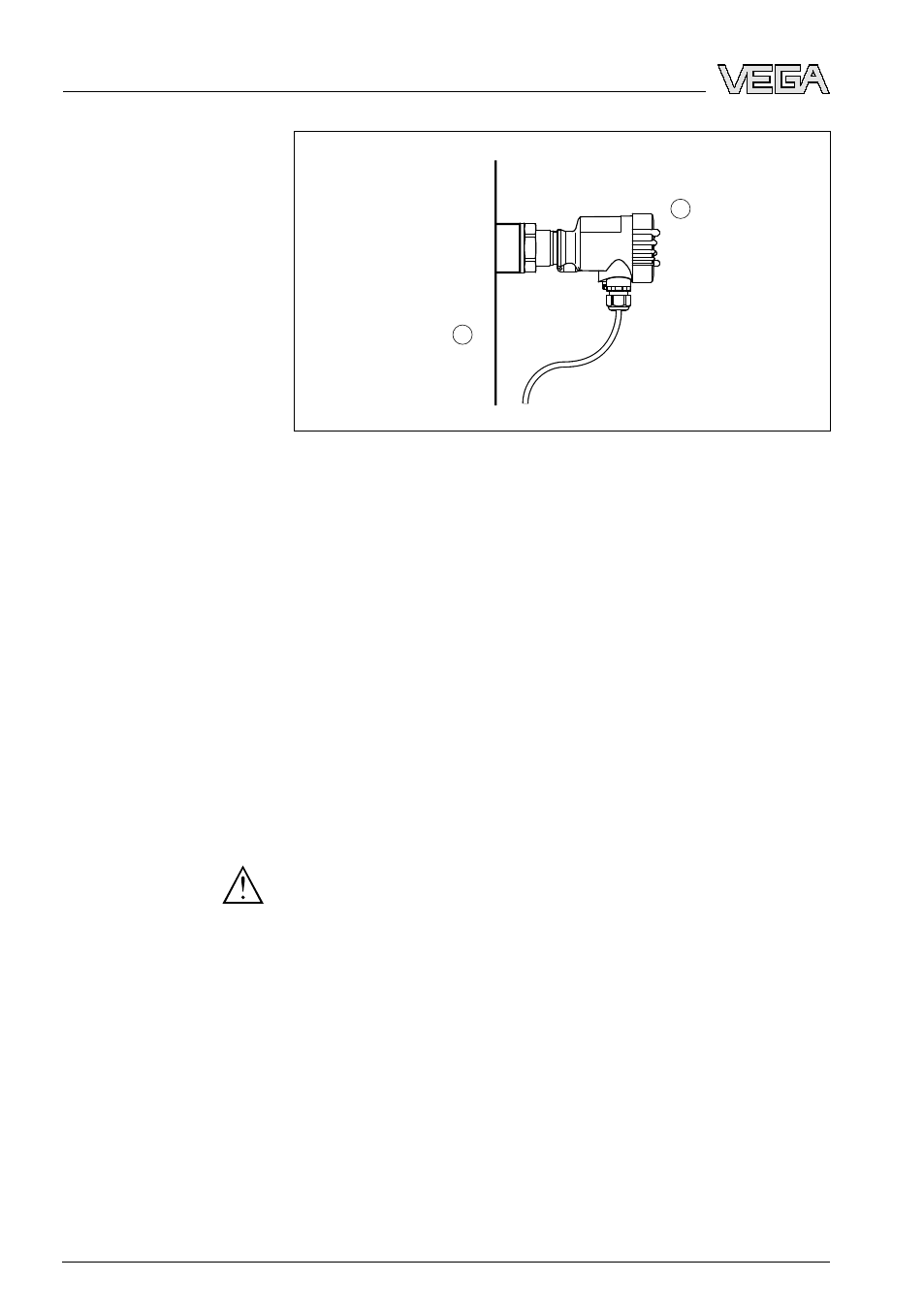

1 Обозначить отверстия в соответствии со следующей схемой.
2 Монтажную пластину закрепить на стене с помощью 4
винтов.
Приварные штуцеры
Уплотнение/резьбовой
монтаж
Монтаж на стене
