9
Слегка потянув за провода, проверить надежность их
закрепления в контактах
10 Экран подключить к внутренней клемме заземления, а
внешнюю клемму заземления соединить с уравнителем
потенциалов.
11 Туго затянуть гайку кабельного ввода. Уплотнительное
кольцо должно полностью облегать кабель.
12 Завинтить крышку корпуса.
Электрическое подключение выполнено.

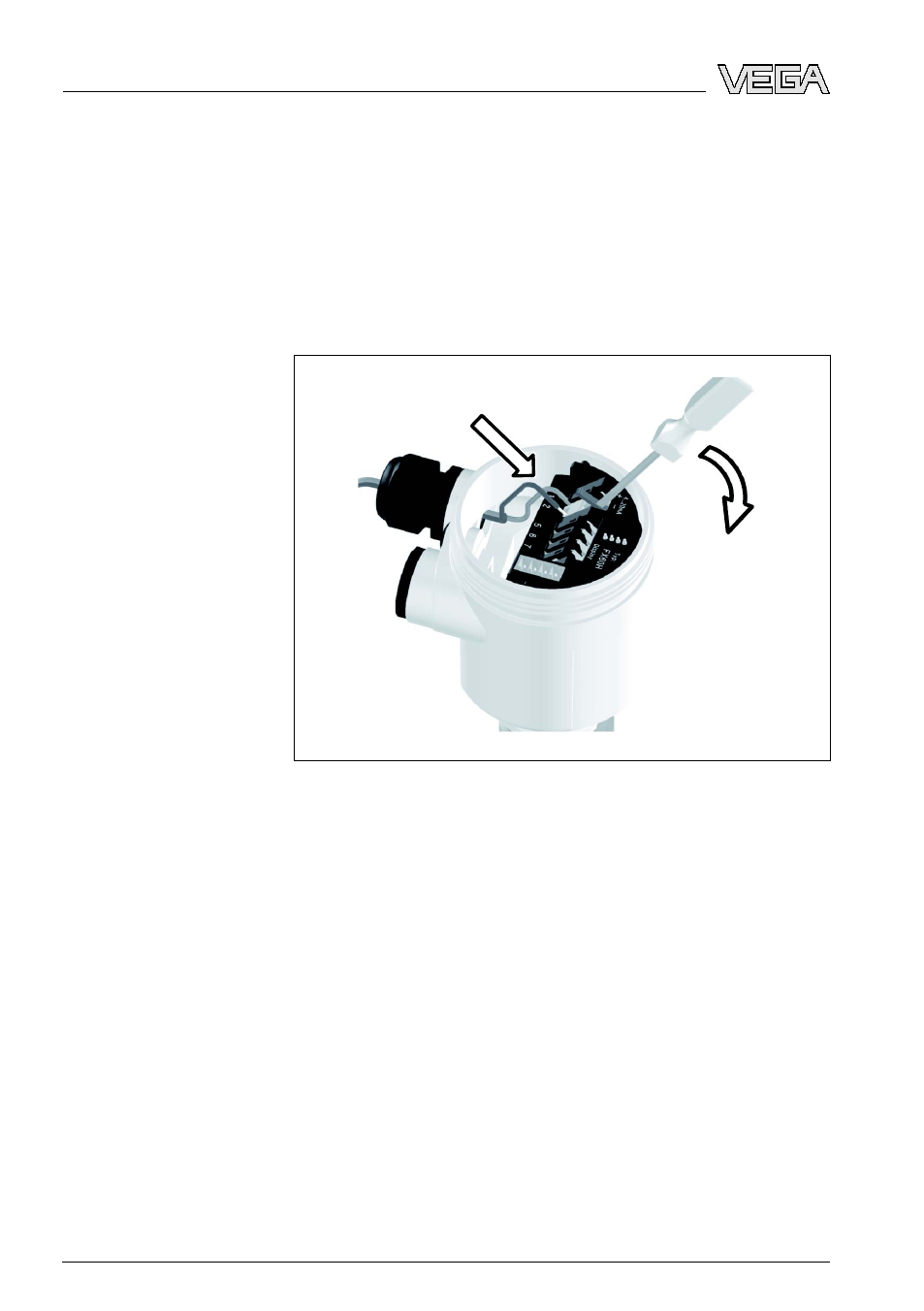

Рис. 6: Подключение к источнику питания: шаги 6 и 7
Выполнить следующее:
1
Торцовым шестигранным ключом (размер 4) ослабить четыре
винта на цоколе корпуса
Исполнение IP 68 с
выносным корпусом
18
VEGABAR
65 • Foundation Fieldbus
5 Подключение к источнику питания
28260
-RU
-090227
