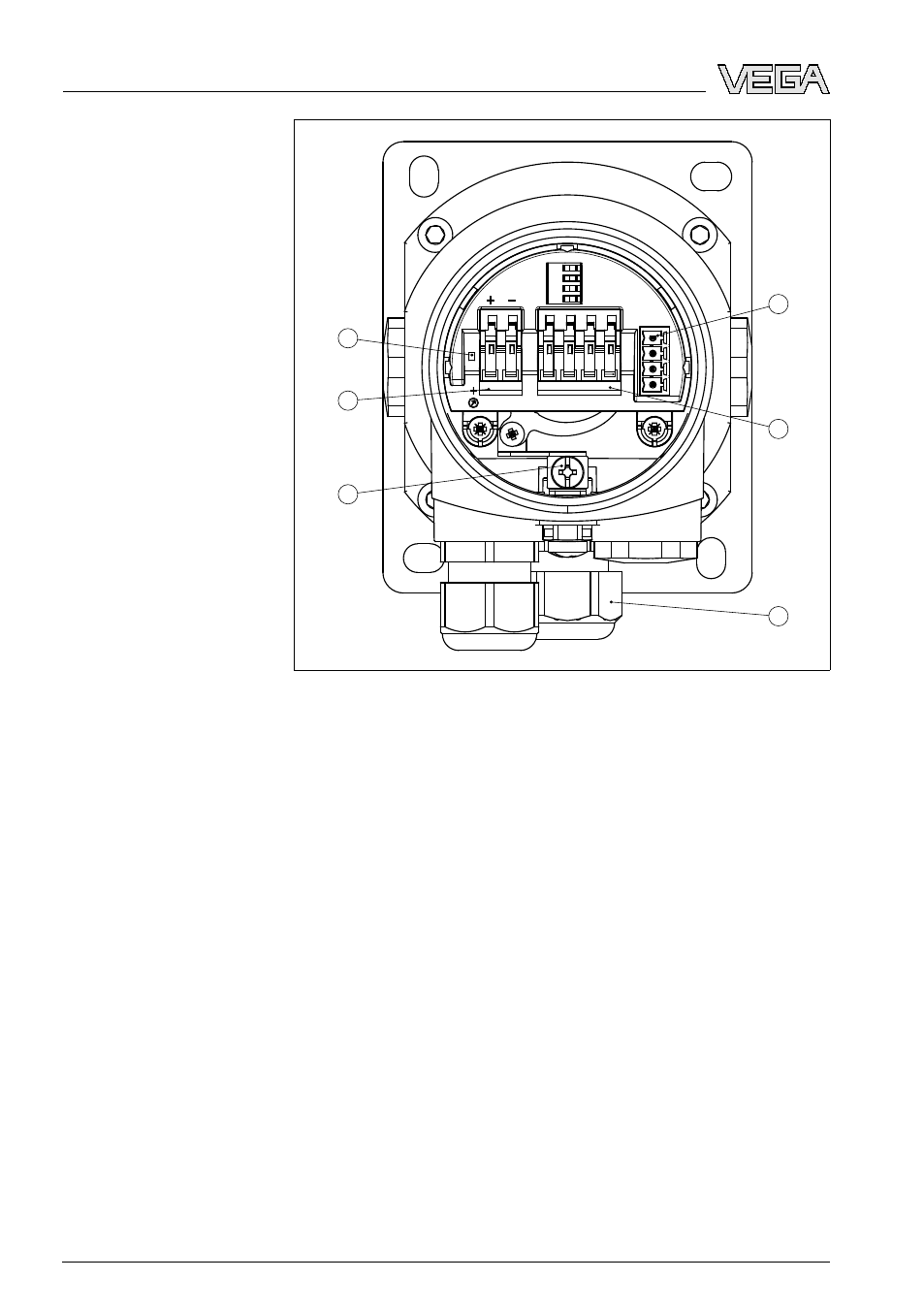

Рис. 21: Отсек электроники и подключения в однокамерном корпусе
1
Разъем для VEGACONNECT (интерфейс I²C)
2
Подпружиненные контакты для подключения индикатора VEGADIS 61
3
Кабельный ввод к VEGABAR
4
Клемма заземления для подключения экрана кабеля
5
Контакты для подключения Foundation Fieldbus
6
Переключатель моделирования ("on" = режим работы с разрешением
моделирования)
Отсек электроники и
подключения
28
VEGABAR
65 • Foundation Fieldbus
