3
Описание изделия
3
.1
Структура
Комплект поставки включает:
l
Устройство индикации и формирования сигнала VEGAMET
381
l
Монтажный комплект
l
Табличка для обозначения места измерения
l
Документация
-
Данное руководство по эксплуатации
F
E
D
C
B A 9 8 7 6
5
43
2
1
0
-
+
1
2
1
3
7
6
5
2
4

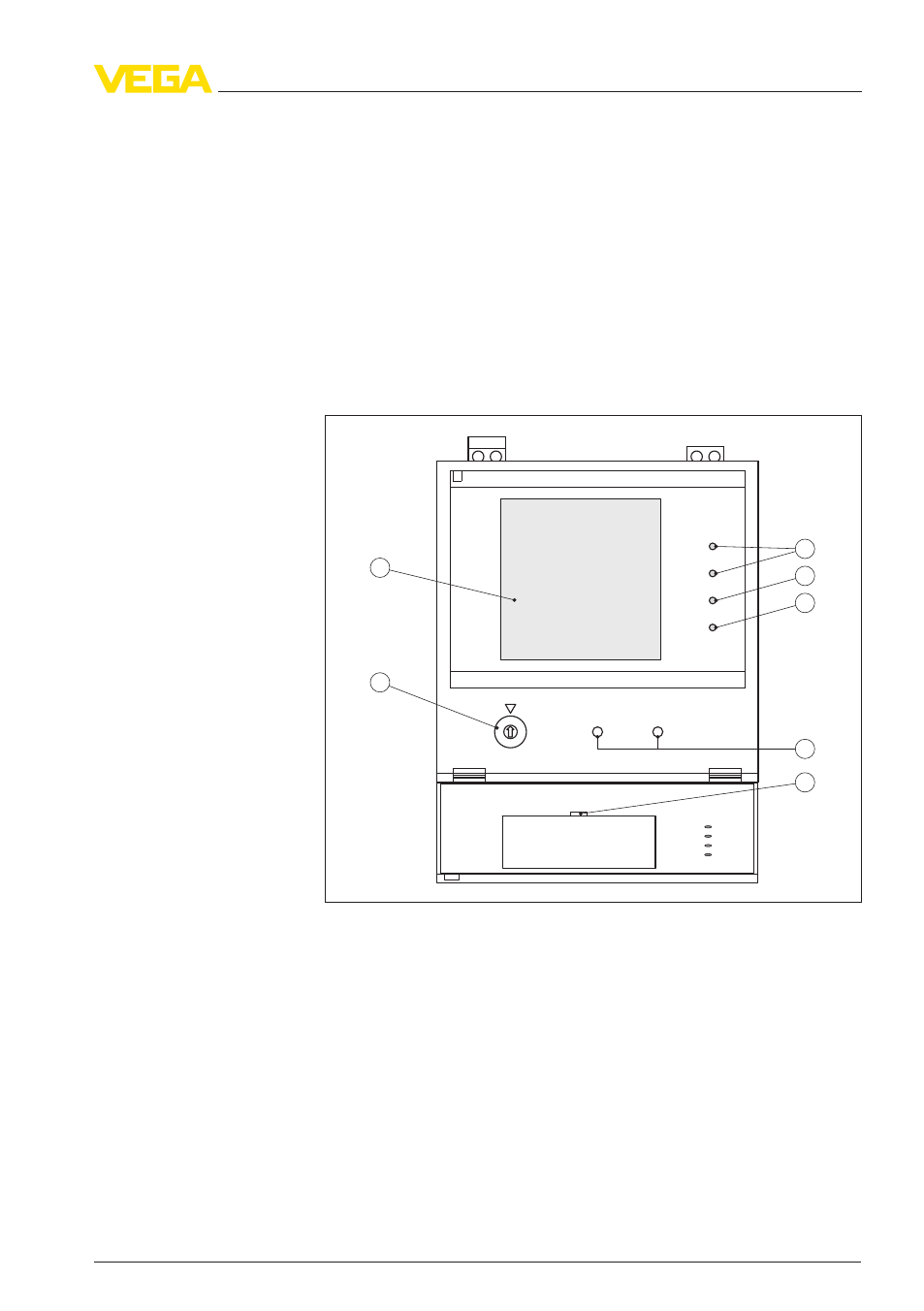

Рис. 1: VEGAMET 381
1
Индикация состояния: Рабочие реле 1 и 2
2
Индикатор состояния реле сигнала неисправности
3
Индикатор готовности к работе
4
Клавиши [+/-]
5
Съемная табличка для обозначения места измерения
6
Переключатель функций
7
ЖК-индикатор
Типовой шильдик содержит важные данные для идентификации
и применения прибора:
l
Обозначение устройства
l
Серийный номер
l
Технические данные
Комплект поставки
Общий обзор
Типовой шильдик
VEGAMET
381 • Устройство формирования сигнала 4 … 20
mA
7
3 Описание изделия
27567
-
RU
-120411
