Настройка с помощью встроенного
модуля индикации и настройки
6
.1
Система настройки
VEGAMET
381 имеет встроенный модуль индикации и настройки,
с помощью которого осуществляется также диагностика ус-
тройства. Модуль включает в себя жидкокристаллический дис-
плей, переключатель функций и две клавиши на передней
панели.
Откидную крышку можно открыть, вставив отвертку в оба паза
на верхней стороне и слегка потянув.
F
E
D
C
B A 9 8 7 6
5
43
2
1
0
-
+
1
2
1
3
7
6
5
2
4

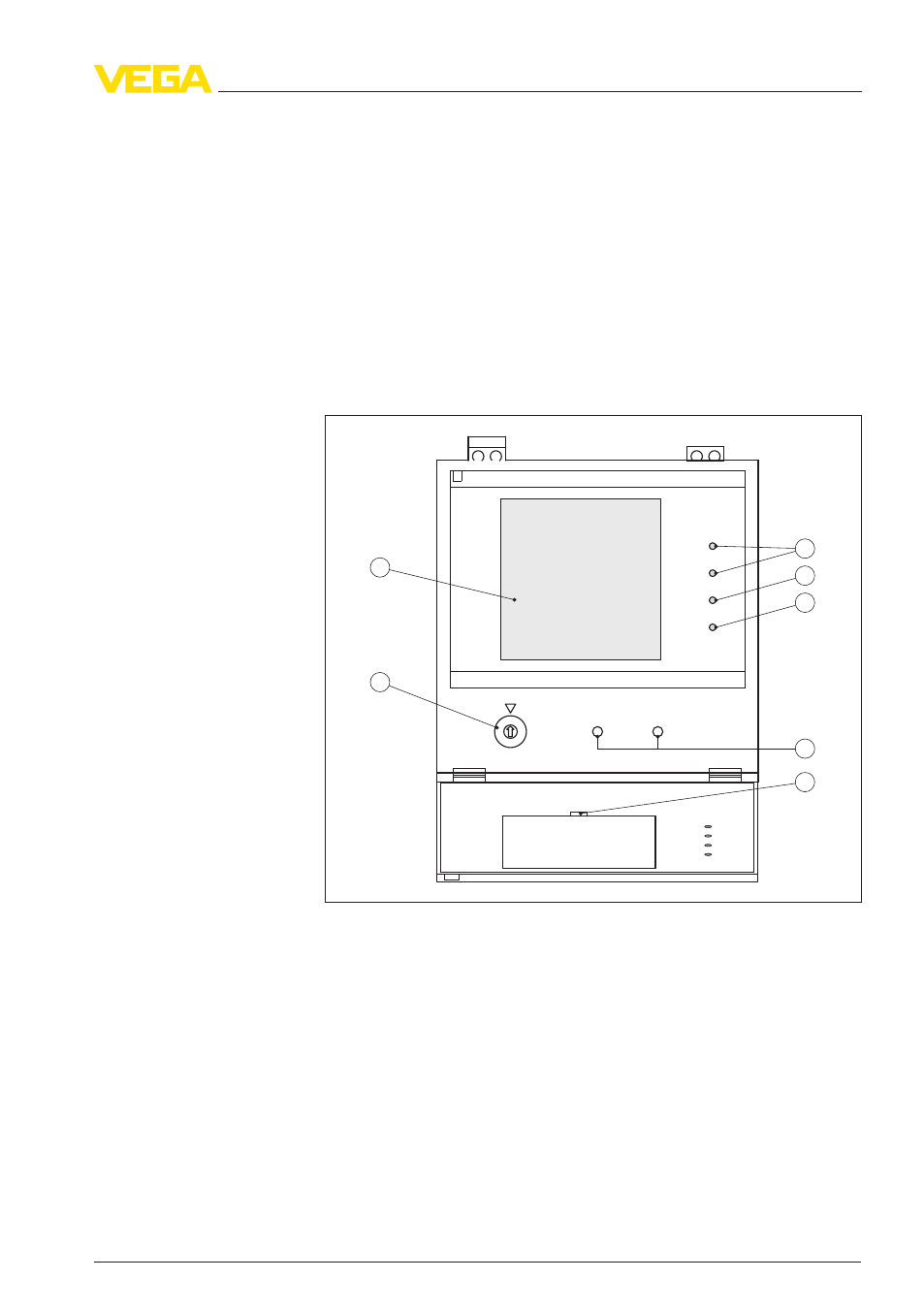

Рис. 6: Элементы индикации и настройки
1
Индикация состояния: Рабочие реле 1 и 2
2
Индикатор состояния реле сигнала неисправности
3
Индикатор готовности к работе
4
Клавиши настройки +/-
5
Съемная табличка для обозначения места измерения
6
Переключатель функций
7
ЖК-индикатор
