Страница 10: 4монтаж
4
Монтаж
4
.1
Общие указания
Устройство может монтироваться на панели, передней стенке
корпуса или дверке шкафа в выемку размером 92
x 92 мм
(3.63
x 3.63 in) по EN 60529. При правильном монтаже обес-
печивается степень защиты IP 40. С помощью трех винтов
устройство можно также смонтировать в шкафу распредустрой-
ства или в защитном корпусе (монтаж на винтах на задней
стенке корпуса). В комплект поставки также входит монтажный
адаптер для монтажа на несущей рейке (рейке Омега-типа
35
x 7,5 по DIN EN 50022/60715).
Информация:
Если устройство монтируется посредством винтов или несущей
рейки, то оно должно быть постоянно встроено в шкаф
распредустройства или защитный корпус.
4
.2
Указания по монтажу
1
Выемка для монтажа должна быть размером 92
x 92 мм
(3.63
x 3.63 in). Требуемая монтажная глубина составляет
минимум 90 мм (3.54
in).
2
Вынуть вставные прижимные планки сверху и снизу.
3
Ввернуть стопорный винт [3] с задней стороны устройства и
затянуть его отверткой.
4
Вставить устройство в панель [1] с передней стороны.
5
С задней стороны на стопорный винт [3] надеть скобу [2] и
прижать ее к панели [1], затянув гайку [4].
1
3
2
4

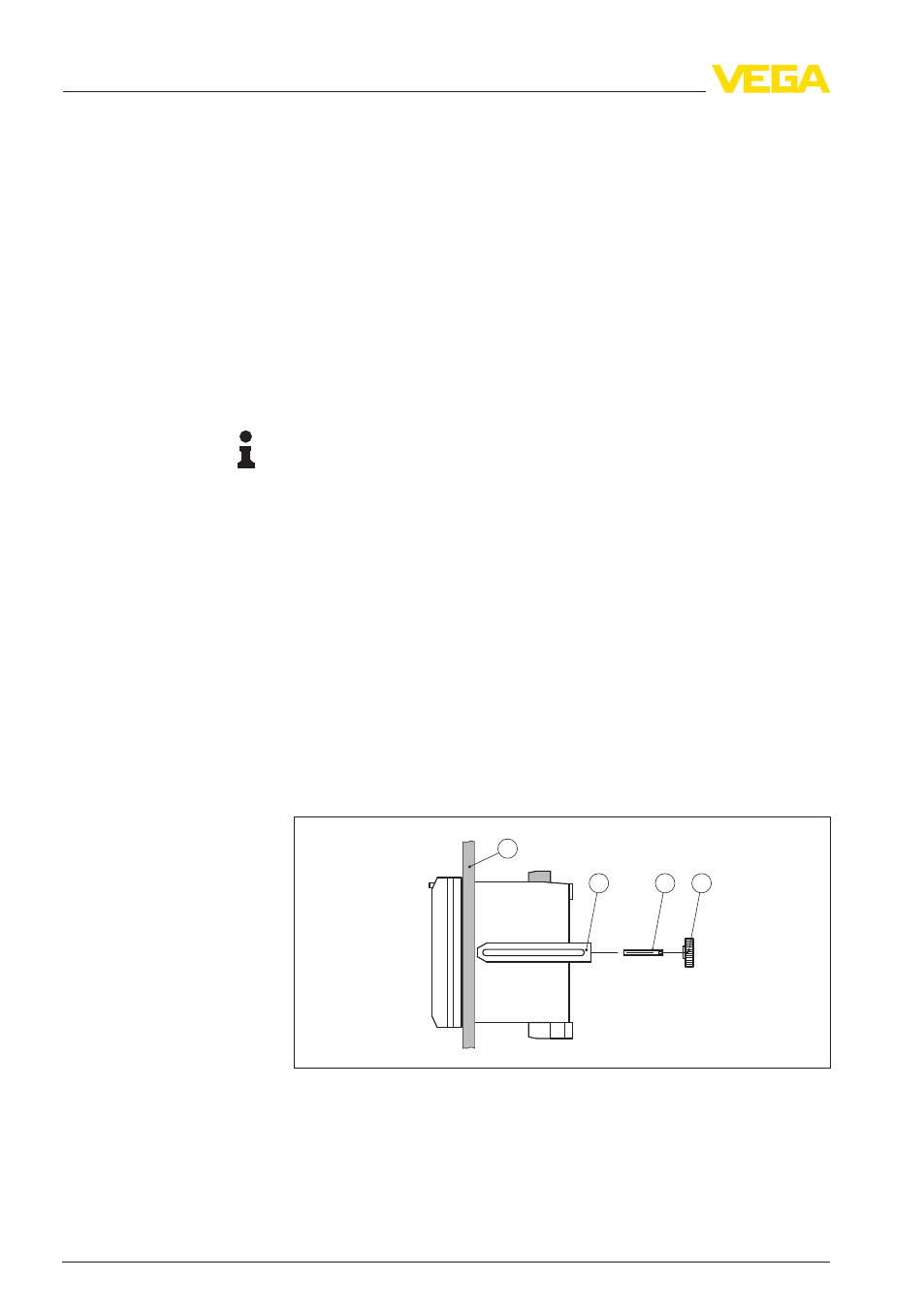

Рис. 2: Монтаж на панели
1
Панель
2
Зажимная скоба
3
Стопорный винт
4
Гайка с прямой накаткой
Возможности монтажа
Монтаж на панели
10
VEGAMET
381 • Устройство формирования сигнала 4 … 20
mA
4 Монтаж
27567
-RU
-120411
