Вставить металлическую планку [1] сверху в паз на корпусе.
2
Прикрепить устройство тремя винтами (ø
max. 4 мм) прямо к
стене.
105
80
ø 4,5*
1

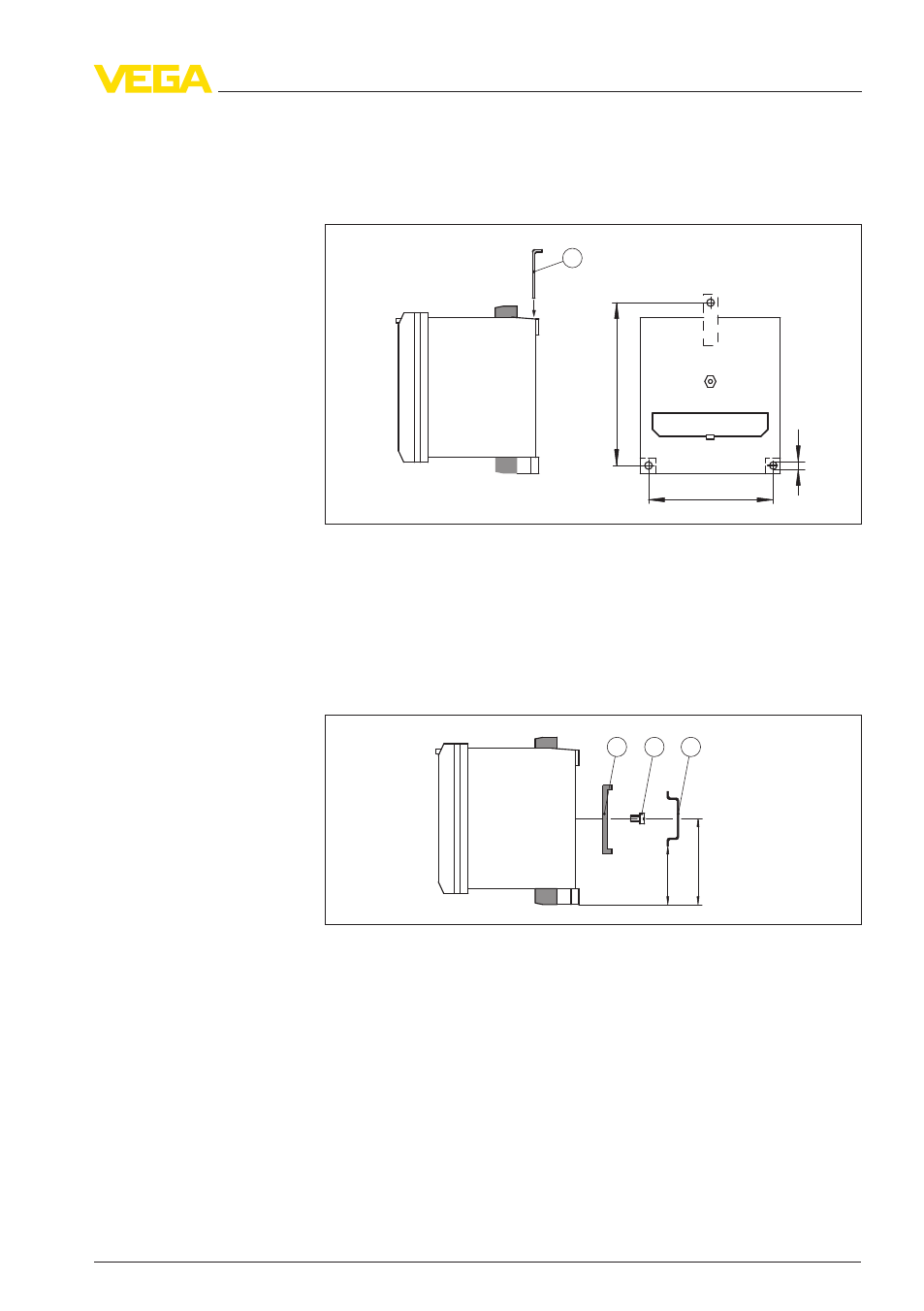

Рис. 3: Монтаж на винтах
1
Металлическая планка
1
На задней стороне VEGAMET 381 установить монтажную
планку [1] (пружиной вниз) и закрепить винтом [2] (M4
x 6).
2
Установить VEGAMET 381 на несущей рейке [3], двигая его
снизу вверх до щелчка.
61
43,5
2
1
3
Рис. 4: Монтаж на несущей рейке
1
Адаптерная планка
2
Винт (M4
x 6)
3
Несущая рейка
Монтаж на винтах
Монтаж на несущей
рейке
VEGAMET
381 • Устройство формирования сигнала 4 … 20
mA
11
4 Монтаж
