VEGABAR 24
2 3
6 Модификации прибора
6.1 Замена регулировочных
модулей
Модульное построение VEGABAR позволя-
ет дополнительно оснащать, заменять или
удалять индикаторный и регулировочные
модули. Дополнительное оснащение может
потребоваться, например, если VEGABAR
с заводской регулировкой должен быть
приспособлен к изменившимся условиям
измерения. Уже запомненные данные
(например, значения настроек) запомина-
ются не в регулировочном модуле, а в
электронике EEPROM и поэтому их не
нужно заново вводить.
Подключение модуля происходит:
- регулировочного модуля через 4-контак-
тное разъемное соединение
- индикаторного модуля через винтовые
клеммы.
Замена регулировочного модуля
Снятие регулировочного модуля
1 Отсоединить VEGABAR от питающего
напряжения.
2 Открутить винты крепления крышки
VEGABAR или VEGADIS 10.
3 Отсоединить подключающий провод от
клемм.
4 Открутить винты крепления корпуса
регулировочного модуля .
5 Снять корпус регулировочного модуля и
открутить разъемное соединение.
Установка регулировочного модуля
6 Установить разъемное соединение
нового регулировочного модуля на выс-
туп разъема электроники.
7 Привинтить новый регулировочный
модуль.
8 Подсоединить подключающие провода к
клеммам.
9 Закрыть крышку VEGABAR или VEGA-
DIS 10.
10Опять подключить VEGABAR к питаю-
щему напряжению.
Дополнительное оснащение
индикаторного модуля
1 Отсоединить VEGABAR от питающего
напряжения.
2 Открутить винты крепления крышки
VEGABAR или VEGADIS 10 .
3 Удалить крышку.
4 Подключить индикаторный модуль че-
тырьмя проводами к винтовым клеммам
(принимайте во внимание “3.3 План под-
ключения”).
Указание:
Шаг 4 облегчается, если индикаторный
модуль предварительно (слегка) закре-
пить двумя винтами.
5 Установить индикаторный модуль в
нужное положение на VEGABAR или
VEGADIS 10.
6 Затянуть винты крепления крышки .
7 Опять подключить VEGABAR к питаю-
щему напряжению.

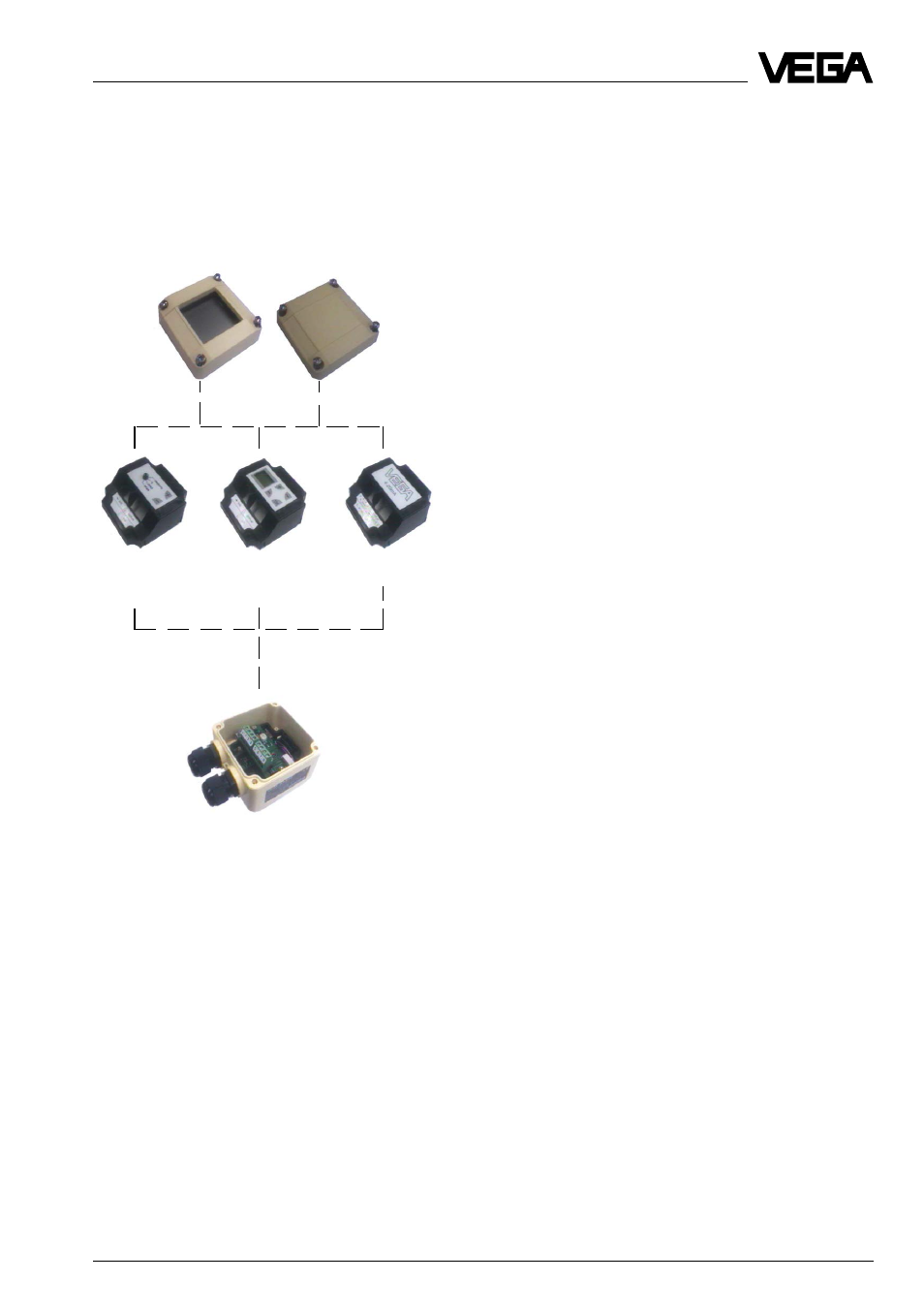

Модификация прибора
Индикатор с
LC-дисплеем
VEGABAR
Модуль без
настройки
Модуль для
настройки с
помощьюменю
управления
Модуль для
основных
функций
