1 2 VEGABAR 24
8 7 6 5 3 2 1
– +
1)
Электрическое подключение
- соединение между источником питания
и VEGABAR может проводиться стан-
дартным двухжильным кабелем.
- если ожидаются сильные электромаг-
нитные наводки, мы рекомендуем экра-
нированный кабель. Экран должен быть
заземлен только со стороны датчика.
- если ожидается повышенное напряже-
ние, мы рекомендуем установку прибо-
ров защиты от перенапряжения VEGA.
- следует использовать в Pg-соединении
уплотнение, подходящее для кабеля.

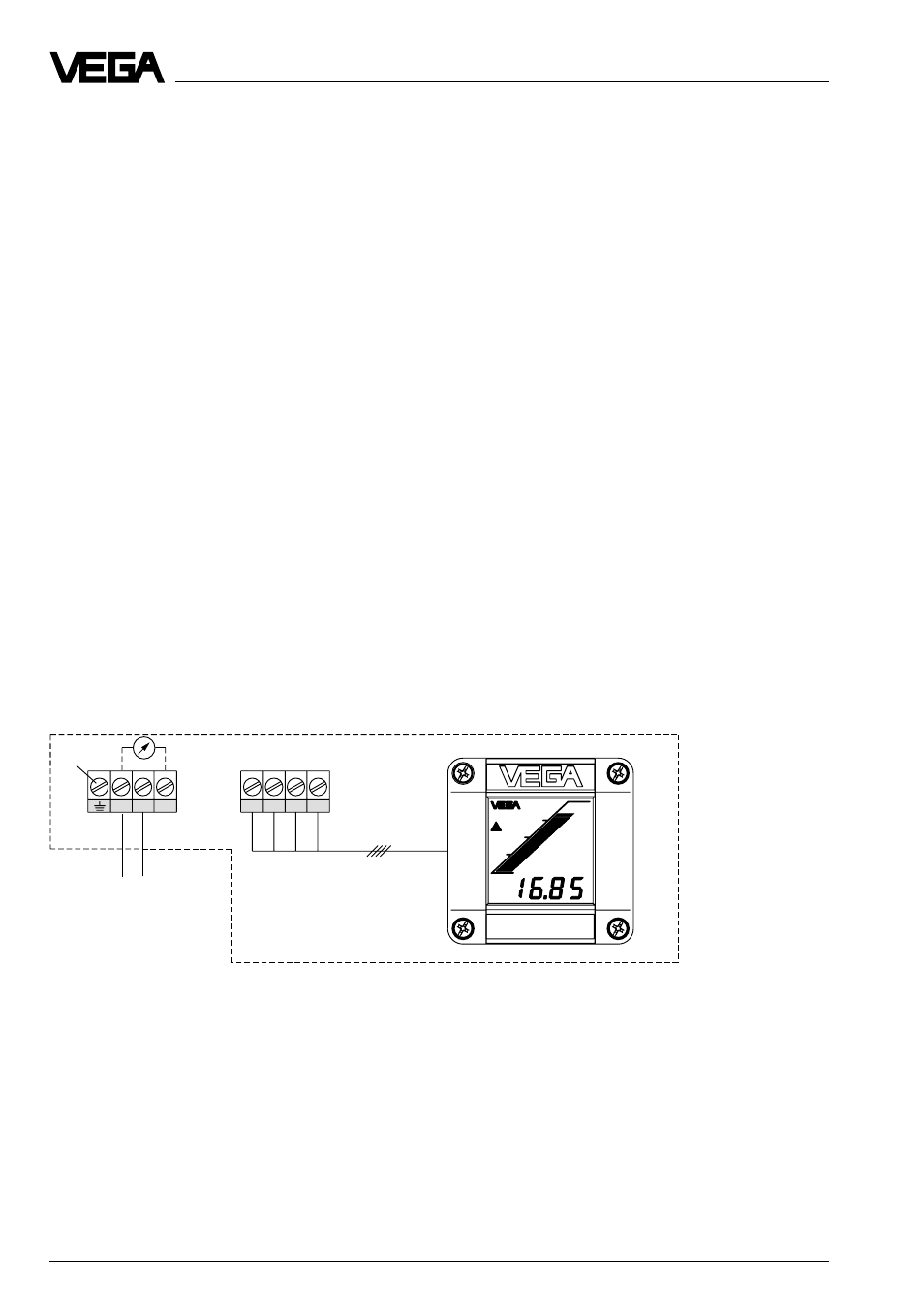

3.2 План подключения
Указание:
К клеммам 1 и 3 Вы можете подключить измеритель тока для предварительного контро-
ля выходного тока. Это измерение может происходить во время работы, не отсоединяя
питающего провода.
Прибор измерения тока
для местного контроля
Земля 1)
Питающее напряжение
12 … 36 V DC
4 … 20 мA
1) Если используется экранированный кабель, то экран подключается с одной стороны к "земле"
клеммной коробки и земляную клемму следует заземлить снаружи на корпусе в соответствии с
инструкцией. Обе клеммы следует соединить друг с другом в корпусе.
VEGABAR
VEGABAR (с или без индикатора)
rd wt vio or
