VEGABAR 24 1 1
2 Монтаж
VEGABAR могут монтироваться в любом
положении.

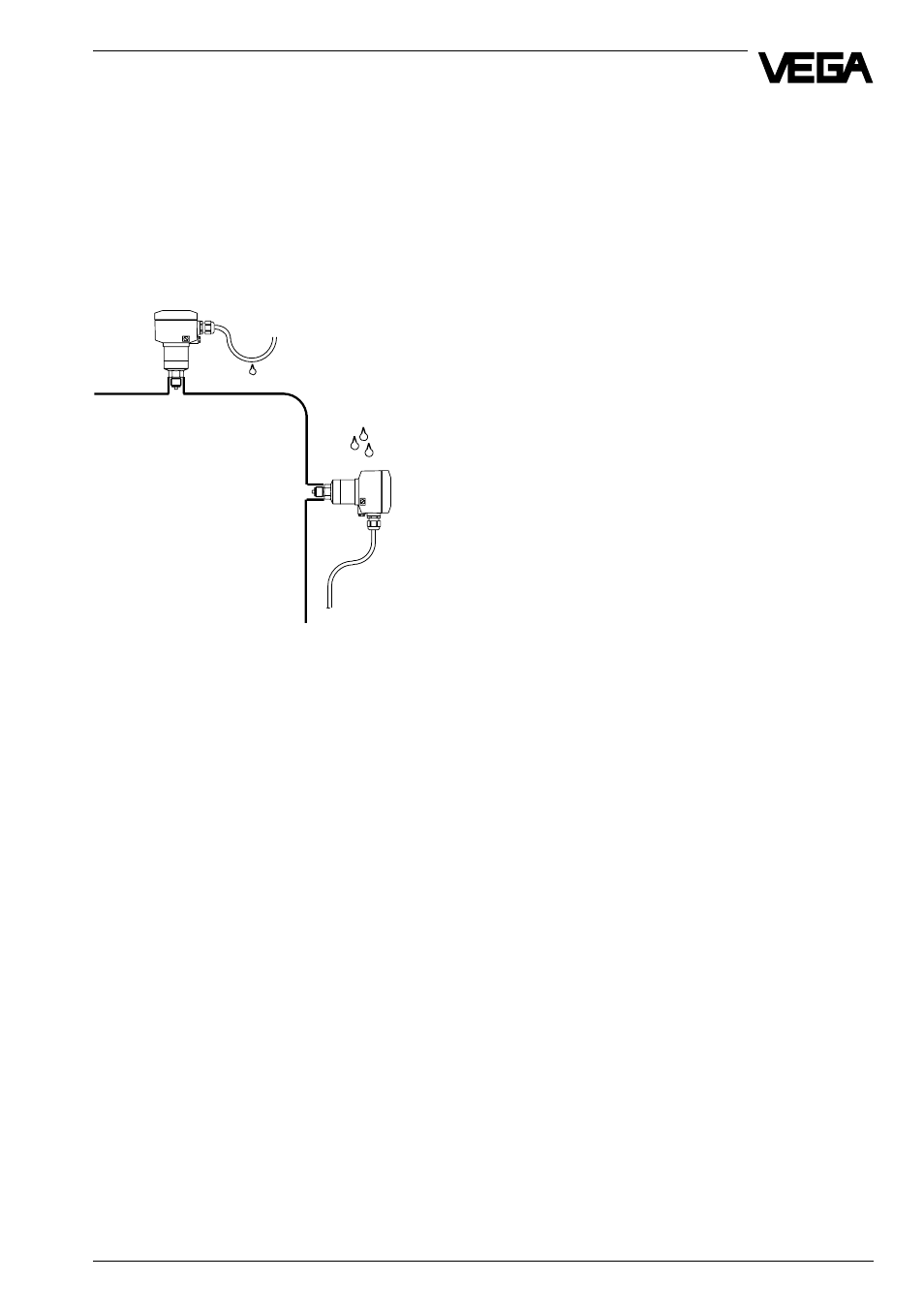

Для того чтобы предотвратить попадание
влаги, соединение кабеля должно быть
внизу. Для этой цели корпус может
поворачиваться на 330
о по отношению к
закрепленной части.
Монтаж, Электрическое подключение
При монтаже должно применяться одно из
уплотнений соответствующее установке.
Оно или входит в комплект поставки
VEGABAR, или должно заказываться у
изготовителя.
Компенсация атмосферного
давления
У приборов, измеряющих избыточное
давление, атмосферное давление компен-
сируется с помощью устройства выравни-
вания давления, встроенного в корпус.
3 Электрическое
подключение
3.1 Указания по подключению
Электроника VEGABAR 24 нуждается в
питающем напряжении 12…36 V DC и
выполнена по двухпроводной схеме, т.е.
питающее напряжение и токовый сигнал
передаются через один двухжильный
соединительный кабель, подключенный к
клеммам.
Питающее напряжение подается отдель-
ным источником питания, например:
- источником питания измерительного
преобразователя VEGASTAB 690.
- устройством формирования сигнала со
встроенным источником постоянного
тока (например, активный DCS-вход).
- VEGAMET или VEGADIS 371.
Обратите внимание на то, чтобы питаю-
щее напряжение, в соответствии с DIN
VDE 0106 часть 101, было надежно отде-
лено от сетевого контура тока. У приборов
VEGA это требование выполняется, и
обеспечение защитного класса III гаранти-
руется.
Источник питания должен обеспечивать
напряжение минимум 12 В. Фактическое
напряжение на клеммах измерительного
преобразователя зависит от следующих
факторов:
- выходное напряжение внешнего источ-
ника энергии при номинальной нагрузке.
- электрическое сопротивление прибо-
ров, подключаемых в электрическую
цепь (см. подключаемые приборы, об-
щее сопротивление).
При электрическом подключении Вы дол-
жны учитывать в первую очередь следу-
ющие указания:
- подключение должно происходить в
соответствии со специфическими для
данной страны стандартами установки
(например, в Германии в соответствии с
рекомендациями VDE).
- напряжение на клеммах не должно пре-
вышать 36 В, для того чтобы предотвра-
тить повреждение электроники.
- электрическое подключение имеет
защиту от смены полярности.
