1 4 VEGABAR 24
8 7 6 5 4 3 2 1
4 ¼ 20 mA DISPLAY
VEGADIS 10
12 ¼ 36 V DC E12
+ -
+
-
OK
OPERATE
t
SPAN
ZERO
i

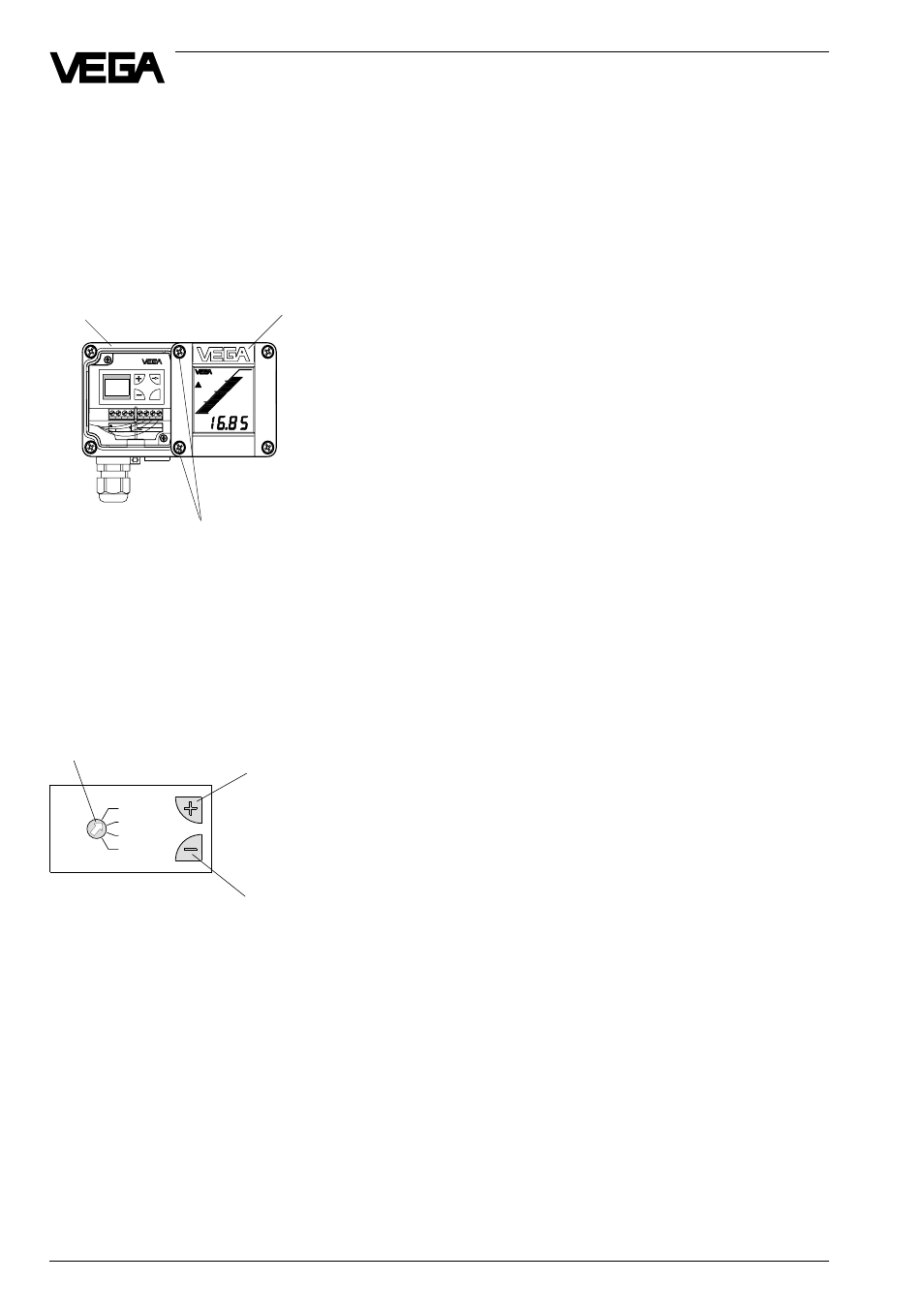

Запуск в работу
4 Запуск в работу
Вы можете облегчить электрическое под-
ключение, а также запуск в работу, если
Вы закрепите крышку или индикаторный
модуль на VEGABAR, сдвинув их в сторону
или вниз.
4.1 Настройка основных функций
Элементы регулировки
Система регулировки
• С помощью переключателя выберите
желаемую функцию.
• Кнопками “+” и “-” измените значения.
• Переключатель верните на OPERATE,
установленные значения записываются
в память EEPROM. Там они сохраняются
и при выключении напряжения.
Регулировка
Для установки начала и диапазона изме-
рения подключите сначала к клеммам 1 и
3 прибор измерения тока. Измеренные
значения идентичны выходному току.
1 Настройка начала измерения (zero)
(например, нулевое давление или резер-
вуар пустой)
• Установите поворотный переключатель
на zero.
• При одновременном нажатии кнопок “+”
и “-” ток устанавливается точно на 4 мА
или с помощью нажатия кнопок “+” и “-”
установите ток в 4 мА.
Диапазон регулировки начала измерения:
-20 %…+95 % от номинального диапазона
измерения.
2 Настройка конечного значения диа-
пазона измерения (span)
(например, давление или уровень заполне-
ния резервуара максимальный)
• Установите поворотный переключатель
на span. Полностью заполните резерву-
ар.
• При одновременном нажатии кнопок “+”
и “-” ток устанавливается точно на 20
мА или с помощью нажатия кнопок “+” и
“-” установите ток в 20 мА.
Диапазон регулировки конца измерения:
3,3 %…120 % от номинального диапазона
измерения.
Указания:
- изменение начала измерения не имеет
влияния на установленный интервал
измерения
- могут также устанавливаться токи для
частичного заполнения или частичных
давлений, например 8 мА для 25 % и 16
мА для 75 %. VEGABAR вычисляет за-
тем автоматически значение тока для
0 % и 100 % (возможно лишь когда оба
значения находятся друг от друга более
чем на 3,3 %)
Поворотный переключатель:
выберите желаемуюфункцию
Кнопка +: изменение
значения (повышение)
Кнопка -: изменение
значения (понижение)
VEGABAR Индикаторный модуль
Крепежные винты
закрутить не до конца
