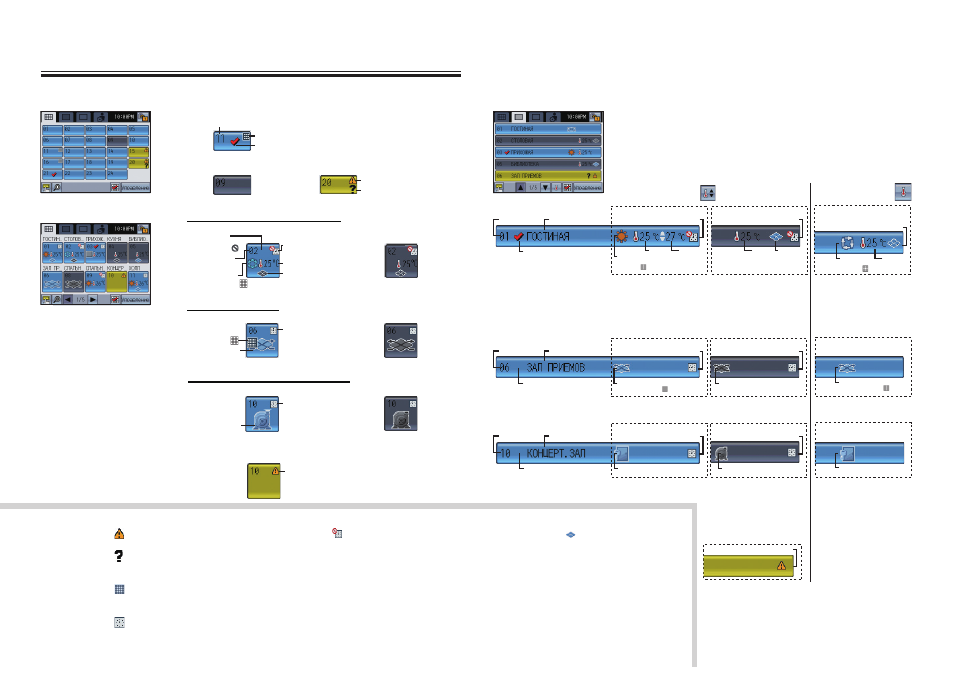

Отображение пиктограмм [Cтартовая страница]

(1) СЕТКА (уменьшение масштаба)

(2) СЕТКА (увеличение масштаба)

[ВКЛ. (цвет фона: синий)]

Группа №

•Сигнал фильтра
•Галочка

[ВЫКЛ. (цвет фона: черный)] [Ошибка (цвет фона: желтый)]

Отображение ошибки
Ошибка передачи данных

при пуске

[Кондиционирование воздуха]

[ВКЛ. (цвет фона: синий)]

•Галочка

•ВКЛ/ВЫКЛ работы

блокировка

Группа №

•Режим

•Сигнал фильтра:

Программа

(включить/отключить)

Комнатная температура
Сблокированная вентиляция

pабота (LOSSNAY)

[ВЫКЛ. (цвет фона: черный)]

[Группа LOSSNAY]

[ВКЛ. (цвет фона: синий)]

[ВЫКЛ. (цвет фона: черный)]

[ВЫКЛ. (цвет фона: черный)]

[ВКЛ. (цвет фона: синий)]

[Группа Внешнее оборудование]

Сигнал фильтра:

Пиктограмма LOSSNAY

Программа

(включить/отключить)

Программа

(включить/отключить)

Пиктограмма Внешнее

оборудование

[Ошибка (цвет фона: желтый)]

[Блок кондиционера/LOSSNAY/Группа Внешнее оборудование]

Отображение ошибки

Ошибка:

Отображается , если произошла ошибка.

Ошибка пуска (соединения):

Отображается , а также отображение ошибки

в случае ошибки пуска (соединения).

Сигнал фильтра:

Отображается , если фильтр нуждается в

обслуживании.

Во время программы:

Отображается во время программы.

Если включена кнопка "Отключить программу":

Отображается , если включена кнопка

"Отключить программу".

Комнатная температура:

Отображается в диапазоне 8-39ºC (46-102ºF).

Если температура ниже 8ºC (46ºF) или выше

39ºC (102ºF) параметр на экране будет мигать.

Если в одной группе зарегистрировано несколько

блоков кондиционеров (внутренние блоки),

на главном внутреннем блоке отображается

текущая температура в помещении.

Сблокированная вентиляция (LOSSNAY):

Отображается , если есть вентиляторные

установки, связанные с (внутренними)

блоками кондиционеров в группу.

Цвет пиктограммы указывает на рабочее

состояние (Синий: ВКЛ, Черный: ВЫКЛ).

Пиктограмма внешнего оборудования:

Отображает тип внешнего оборудования.

(3) Экран СПИСОК

Отображает кнопку выбора

Отображает кнопку выбора

[ВКЛ. (цвет фона: синий)]

[ВЫКЛ. (цвет фона: черный)]

[ВКЛ. (цвет фона: синий)]

Группа №

Имя Комнаты (Группы)

Программа (включить/отключить)

Программа (включить/отключить)

Управление сблокированной вентиляцией (LOSSNAY)

•Галочка

•Режим

• Сигнал

фильтра:

Комнатная

температура

Установка

температуры

Комнатная

температура

Сблокированная

вентиляция

ВКЛ.: синий

ВЫКЛ: черный

Комнатная

температура

•Режим

• Сигнал

фильтра:

* Если включена функция изменения

температуры, значение температуры

будет отображаться зеленым контурным

шрифтом.

** Связанные в/у LOSSNAY

не отображаются

во время работы.

[Группа LOSSNAY]

Группа №

Имя Комнаты (Группы)

Программа (включить/отключить)

Программа (включить/отключить)

[ВЫКЛ. (цвет фона: черный)]

[ВКЛ. (цвет фона: синий)]

[ВЫКЛ. (цвет фона: черный)]

[ВКЛ. (цвет фона: синий)]

[ВЫКЛ. (цвет фона: черный)]

•Галочка

•Пиктограмма LOSSNAY

•Сигнал фильтра:

•Пиктограмма LOSSNAY

•Пиктограмма LOSSNAY

•Сигнал фильтра:

[Группа Внешнее оборудование]

Группа №

Имя Комнаты (Группы)

Программа (включить/отключить)

Программа (включить/отключить)

[ВКЛ. (цвет фона: синий)]

[ВЫКЛ. (цвет фона: черный)]

[ВКЛ. (цвет фона: синий)]

[ВЫКЛ. (цвет фона: черный)]

•Галочка

•Пиктограмма Внешнее оборудование

•Пиктограмма Внешнее оборудование

Ошибка (цвет фона: желтый)

Блок кондиционера/

LOSSNAY/Группа Внешнее
оборудование

Отображение ошибки

•Пиктограмма Внешнее оборудование

*

**

**
