Кнопка комплексного ВКЛ/ВЫКЛ включает функцию комплексного ВКЛ/ВЫКЛ, которая
позволяет пользователю комплексно включать/выключать блоки кондиционеров, LOSSNAY
и контроллеров DIDO всех групп.
Индикатор соответствует рабочему состоянию управляемых блоков.
Не светится : Указывает, что все блоки остановлены.
Светится
: Указывает, что один или более блоков работают.
Мигает : Указывает, что произошла ошибка.
2 Кнопка комплексного ВКЛ/ВЫКЛ *1

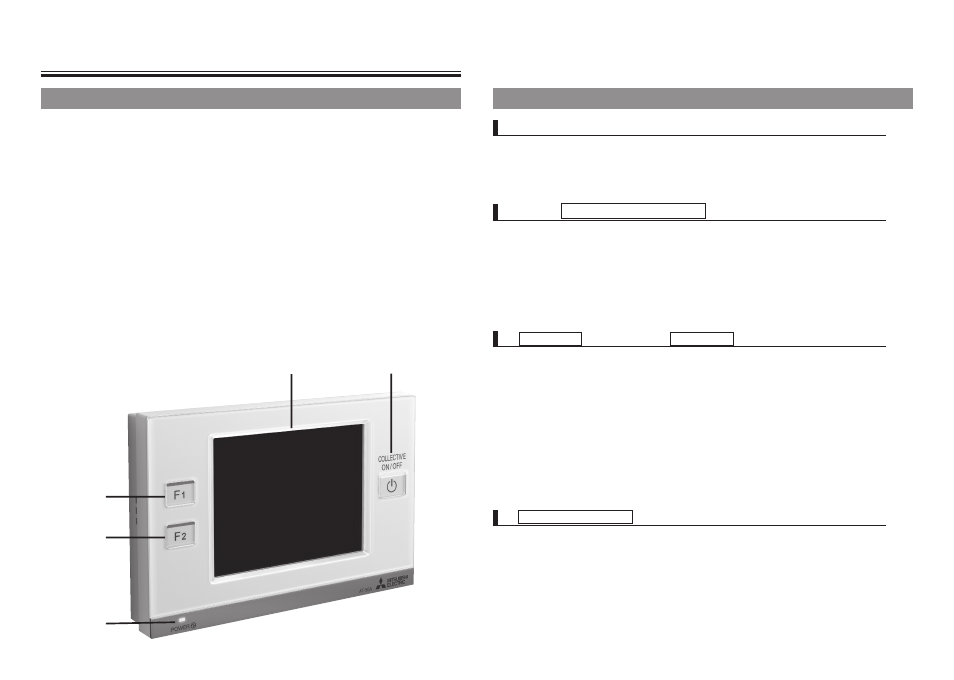

AT-50A имеет 5" цветной LCD сенсорный экран. Сенсорный экран отображает рабочее состояние
блоков. Настройка функций, таких как настройка программы Неделя, осуществляется с помощью
этого экрана. Подсветка включается при нажатии на экран и гаснет через определенное время.
Подсветка продолжает гореть все время, пока есть неисправленная ошибка.
1 Экран/Сенсорный экран
Кнопкам F1 и F2 могут быть присвоены функции из приведенного ниже списка.
(Автоматическая регулировка/Программа/Режим работы/Коррекция температуры/Блокировка ДУ)
Функции, которые присваиваются этим кнопкам, выбираются из меню Настройка
функциональных клавиш на Панели управления.
Индикатор на кнопках указывает состояние функции (включена/отключена).
Не светится : Функция отключена.
Светится
: Функция включена.
Когда пользователь из панели Комплексного управления включает или отключает функции,
присвоенные кнопкам F1 и F2, индикаторы кнопок F1 и F2 загораются или гаснут.
3 Функция 1 Кнопка (F1), 4 Функция 2 Кнопка (F2) *1 *2
5 Индикатор питания
Индикатор питания загорается при включении питания AT-50A.
Не светится : Питание выключено
Светится
: Питание включено
Сенсорный экран / Кнопки
*1 Если нажата кнопка заблокированной команды, светодиод мигнет два раза.
*2 Кнопки 2, 3, и 4 доступны только на стартовой странице.
Названия и функции компонентов контроллера
Характеристики изделия
3
1 2
4
5
AT-50A, описываемый в настоящем Руководстве, является централизованным контроллером с
цветным сенсорным экраном для блоков кондиционеров, LOSSNAY, и внешнего оборудования,
которое использует контроллер DIDO (PAC-YG66DCA) компании Mitsubishi Electric.
AT-50A может контролировать до 50 блоков/50 групп. (*1)
AT-50A контролирует блоки кондиционеров каждой группы. AT-50A также контролирует выполнение
Программы и блокирует работу локальных контроллеров в отдельной комнате (группе), что
способствует экономии электроэнергии.
Основное управление осуществляется с сенсорного экрана AT-50A. Кнопки ВКЛ/ВЫКЛ, F1 и F2, с помощью
которых выполняется управление блоками кондиционеров, находятся рядом с сенсорным экраном.
Экран представления AT-50A состоит из трех типов, в зависимости от применения.
Стартовая страница : Экран контроля, который контролирует рабочее состояние блоков
(описан в настоящем Руководстве)
Экран Главного меню : Экран управления, который позволяет настраивать функции, такие как
настройка Программы
(описан в настоящем Руководстве)
Экран сервиса : Начальный экран настройки, который позволяет настроить основные
параметры системы, такие как настройки группы
(описан в Руководстве по установке)
* 1 Группа: минимум блоков, которыми управляет AT-50A
Группа состоит из блоков (максимум 16 блоков).
Кнопки 2, 3, и 4 оснащены индикаторами.
