22 23

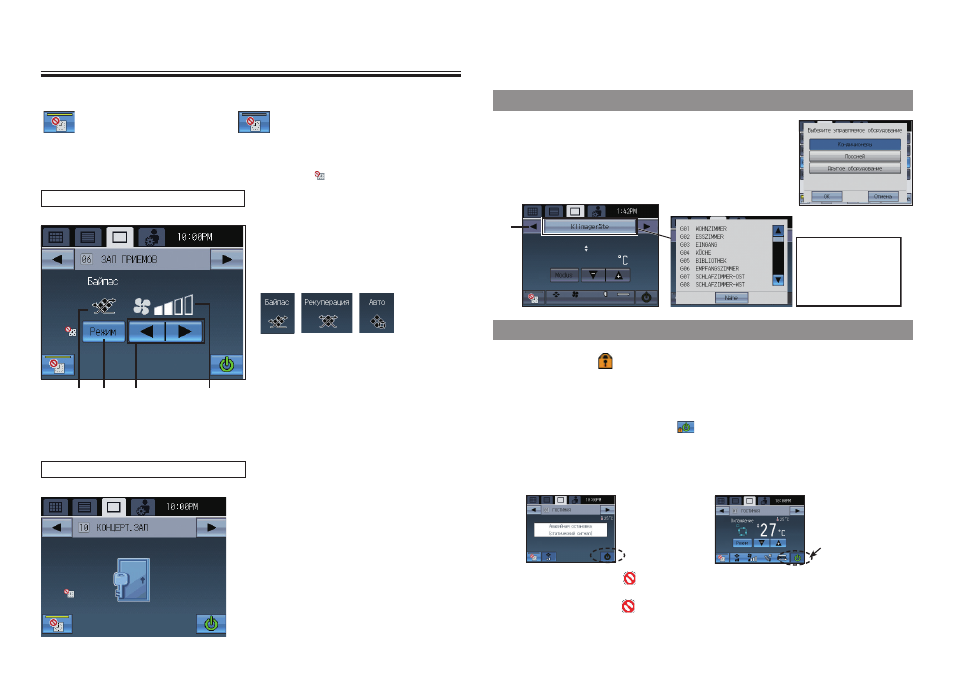

Основное управление
Управление группой внешнего оборудования
Отображает тип внешнего оборудования.
*Если Вы меняете пиктограммы, смотрите Руководство
по установке.
Работа ВКЛ/ВЫКЛ
• Когда включается внешнее оборудование,
выходной контакт контроллера DIDO (PAC-
YG66DCA) также включается.
• Когда выключается внешнее оборудование,
выходной контакт контроллера DIDO (PAC-
YG66DCA) также выключается.
Представления, которые не обозначены цифрами на экране, являются такими же, как и на экране группы блока кондиционеров.
Кнопка “Отключить программу”
Функция “Отключить программу” включена. Функция “Отключить программу” выключена.
Кнопка 5 (стр. 18) временно отключает программу.
Если функция включена, индикатор на кнопке 5 светится желтым.
Если функция включена, на экране отображается пиктограмма , и программа не выполняется.
Управление группой LOSSNAY
Режим
Нажмите (1), чтобы получить доступ к режимам в
следующем порядке: "Байпас, Рекуперация, Авто."
Выбранный режим отобразится в области, обозначенной (2).
Представления, которые не обозначены цифрами на экране, являются такими же, как и на экране группы блока кондиционеров.
* Доступные режимы зависят от модели кондиционера.
Недоступные режимы не отображаются.
Установка скорости
вентилятора
Нажмите (3), чтобы получить доступ к
меню скорости вентилятора в следующем
порядке: "Низкая, Высокая."
Выбранная скорость вентилятора
отобразится в области, обозначенной (4).
(2) (1) (3) (4)
Экран выбора нескольких групп
* Управлять группой блока кондиционера
Позволяет пользователю комплексно управлять всеми
группами, которые выбраны на экране СЕТКА или СПИСОК.
Если выбранные группы включают два или больше типа блоков,
выберите тип блока, которым следует управлять. Целевой
группой, таким образом, будет выбранная группа блоков.
(1)
■Отображает аварийную остановку
статического входного сигнала*
■Отображает ВКЛ/ВЫКЛ статического входного
сигнала
Невозможно
управлять кнопкой.
Функции отключения
Блокировать кнопки
Если AT-50A блокирует свои функции для кнопок ВКЛ/ВЫКЛ, Режим, Температура, Скорость
вентилятора, “Отключить программу”, на соответствующей кнопке отобразится пиктограмма, и
функция будет отключена.
Если блокируется функция ВКЛ/ВЫКЛ, включается кнопка комплексного ВКЛ/ВЫКЛ.
Пример) Блокировка команды ВКЛ/ВЫКЛ
Во время получения внешнего входящего сигнала
Функция ВКЛ/ВЫКЛ не может выполняться, если отображается экран следующего содержания.
Ограничения управления
Если кнопки ВКЛ/ВЫКЛ, Режим, и Температура на AT-50A отключены от других контроллеров, на
кнопках будет отображаться
, и такие кнопки будут недоступны для выбора.
Если AT-50A запрещает доступ к себе других контроллеров, другие контроллеры не смогут
отключить функции AT-50A.
Проверьте выбранные
группы.
Нажмите (1), чтобы
показать экран
подтверждения
выбранной группы.
