10 11

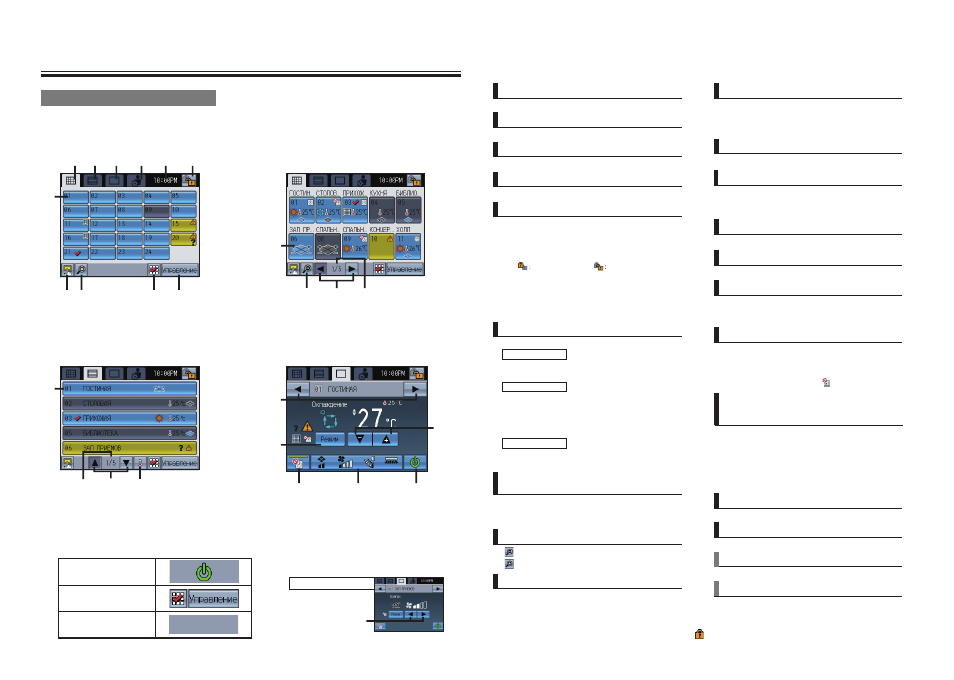

Кнопки [Стартовая страница]
Примечание: в зависимости от блоков, подлежащих управлению, и настроек AT-50A, доступные функции кнопок и
отображение могут отличаться.
: Пока на кнопке отображается пиктограмм а, управление заблокировано.
Листает страницы.
a Кнопка страницы
Переключает отображаемые группы.
c Кнопка группы
Отображает экран СЕТКА.
1 Кнопка экрана СЕТКА
Отображает экран СПИСОК.
2 Кнопка экрана СПИСОК
Отображает экран ГРУППА.
3 Кнопка экрана ГРУППА
Отображает экран ГЛАВНОЕ МЕНЮ.
4 Кнопка экрана ГЛАВНОЕ МЕНЮ
Нажать кнопку, чтобы вызвать панель Комплексного управления.
(См. стр. 19 для информации о панели
Комплексного управления.)
7 Кнопка “Доступ к панели
Комплексного управления”
Комплексно выбирает/отменяет выбор групп.
Добавляет галочки всем выбранным пиктограммам.
9 Выбирает Все кнопки
Переход к экрану ГРУППА выбранной группы. Переход
к экрану выбора нескольких групп, если выбрано
несколько групп. Дополнительную информацию по
"Экран выбора нескольких групп" см. на стр. 23.
0 Кнопка Переход-к-выбранной-группе
Показывает/скрывает отображение информации ниже.
• Установить температуру
• Программа включена.
b Отображает кнопку выбора
Переключает Режим работы блоков кондиционеров и LOSSNAY.
d Кнопка Режим
Регулирует установленную температуру
с помощью кнопок + и –. Установленная
температура отображается над кнопкой.
e Кнопка установки температуры
Эта кнопка временно отключает программу на экране.
Если функция включена, индикатор на кнопке
продолжит светиться.
Программа не будет выполняться, если
отображается пиктограмма .
f Кнопка “Отключить программу”
Отображается диалоговое окно экрана Сблокированной
вентиляции (LOSSNAY)/Направление потока воздуха/
Скорость вентилятора/Настройки Louver.
* Информацию по диалоговому окну экрана
Сблокированной вентиляции (LOSSNAY)/
Направление потока воздуха/Скорость
вентилятора/Настройки Louver см. на стр. 21.
g Кнопка Сблокированной вентиляции
(LOSSNAY)/Направление потока воздуха/
Скорость вентилятора/Настройки Louver
Выполняемое действие зависит от режима работы.
Режим работы 1
Включает/выключает блоки в группе, чья
пиктограмма была нажата.
Режим работы 2
Переключает пиктограмму Группа между
выбранным (отмечено галочкой) и
невыбранным (не отмечено галочкой).
(По умолчанию) При нажатии на пиктограмму
группы отображает всё помеченным галочками.
Режим работы 3
Переходит к экрану ГРУППА той группы, чья
пиктограмма была нажата.
6 Кнопка пиктограммы ГРУППА (отображение рабочего состояния)
Изменяет работу с ВКЛ на ВЫКЛ.
⑱Кнопка ВКЛ/ВЫКЛ
Переключает скорость вентилятора LOSSNAY в режимах Низкая и Высокая.
⑲Кнопка выбора скорости вентилятора
Отображает текущее время.
1 Текущее время
Отображает текущую страницу/Общее количество страниц.
2 Текущая страница/Всего страниц
Блокирует или разблокирует кнопки на AT-50A.
Нажать и удерживать кнопку в течение двух секунд,
чтобы заблокировать или разблокировать кнопки.
Пиктограмма состояния блокировано/
разблокировано появится на кнопках.
5 Кнопка блокирования работы
Для разблокирования определенных кнопок может понадобиться пароль.
Кнопки для блокировки выбирать из меню
Блокировать кнопки (см. стр. 42.) в Главном меню.
Если никакой элемент не выбран, кнопка
блокирования работы не появится на экране.
: Отображает уменьшенный экран.
: Отображает увеличенный экран.
8 Кнопка экрана СЕТКИ (уменьшение/увеличение масштаба)
Блокировано Разблокировано
Экран СПИСОК Экран ГРУППА
Отображает подробное рабочее состояние
каждой группы и имя группы. (максимум 5
групп на 10 страницах)
Отображает подробное рабочее состояние
каждой группы. Устанавливает действия группы.
(Если блоки кондиционеров управляются)
Примечание: отображение ⑨ и ⑩ отличается в
зависимости от режима работы. См.
подробности "Режим работы" на стр. 17.
На примере выше даны настройки по
умолчанию: Режим работы 2.
Режим работы 1
Режим работы 2
Режим работы 3
LOSSNAY
Стартовая страница
СЕТКА (уменьшение масштаба) СЕТКА (увеличение масштаба)
Отображает рабочее состояние всех групп.
Количество кнопок ⑥ зависит от количества
зарегистрированных групп.
Отображает подробное рабочее состояние
каждой группы. (максимум 10 групп на 5
страницах)
