DiSEqC — группа протоколов взаимодействия приемника с внешними устройствами. Для пере-
дачи команд в этих протоколах используются определенные комбинации сигнала 22 кГц и паузы.
Данный приемник поддерживает протоколы DiSEqC 1.0, 1.1, 1.2
Подключение DiSEqC 1.0
Непосредственно к цифровому приемнику можно подключить одну антенну. Протокол DiSEqC 1.0
позволяет подключать несколько антенн к приемнику одновременно. Если у Вас установлено бо-
лее двух антенн или конверторов, используйте переключатель DiSEqC 1.0. Подключите коаксиаль-
ный кабель с первого конвертора к входному разъему LNB 1 или LNB A на переключателе DiSEqC.
Подключите коаксиальный кабель со второго конвертора к входному разъему LNB 2 или LNB В на
переключателе DiSEqC. Проделайте то же самое с остальными конверторами. Подключите один ко-
нец коаксиального кабеля к выходному разъему RF OUT на переключателе DiSEqC, а другой конец
к гнезду LNB IN на приемнике.
Подключение DiSEqC 1.1

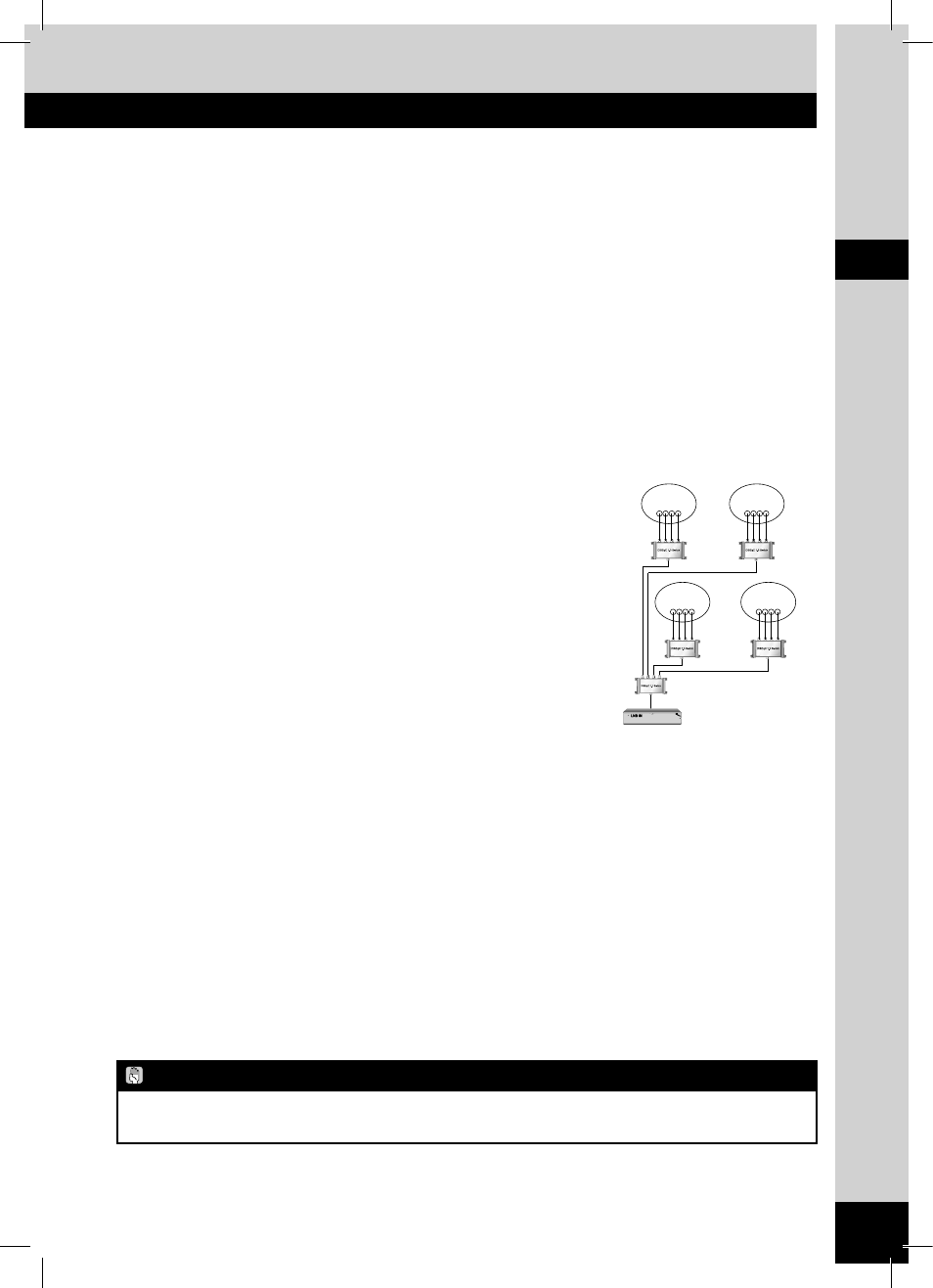

На приведенной схеме - пример, иллюстрирующий, как с помощью
протокола DiSEqC 1.1 и нескольких переключателей могут быть под-
соединены 16 периферийных устройств (например, антенн) к прием-
нику. На схеме: нижний переключатель – это переключатель уровня
DiSEqC 1.1, а четыре оставшихся – это переключатели 1:4 уровня 1.0.
Подключите один конец коаксиального кабеля к выходному разъему
RF OUT на переключателе DiSEqC 1.1, а другой конец к гнезду LNB IN
на приемнике. Конверторы подсоедините к разъемам LNB на пере-
ключателях DiSEqC.
Подключение DiSEqC 1.2
Если Вы используете систему с электроприводом, полностью совместимую с протоколом DiSEqC
1.2, Вы можете использовать преимущество имеющихся у приемника функций DiSEqC 1.2. Подклю-
чите один конец коаксиального кабеля к разъему LNB IN на приемнике, а другой конец к разъему
“REC” или “Receiver” на моторе DiSEqC 1.2. Подключите коаксиальный кабель от конвертора к гнезду
LNB IN на моторе DiSEqC 1.2.
Моторизованная система может иметь различную конфигурацию. Более подробно о подключении такой си-
стемы читайте в инструкции по её эксплуатации и монтажу.
