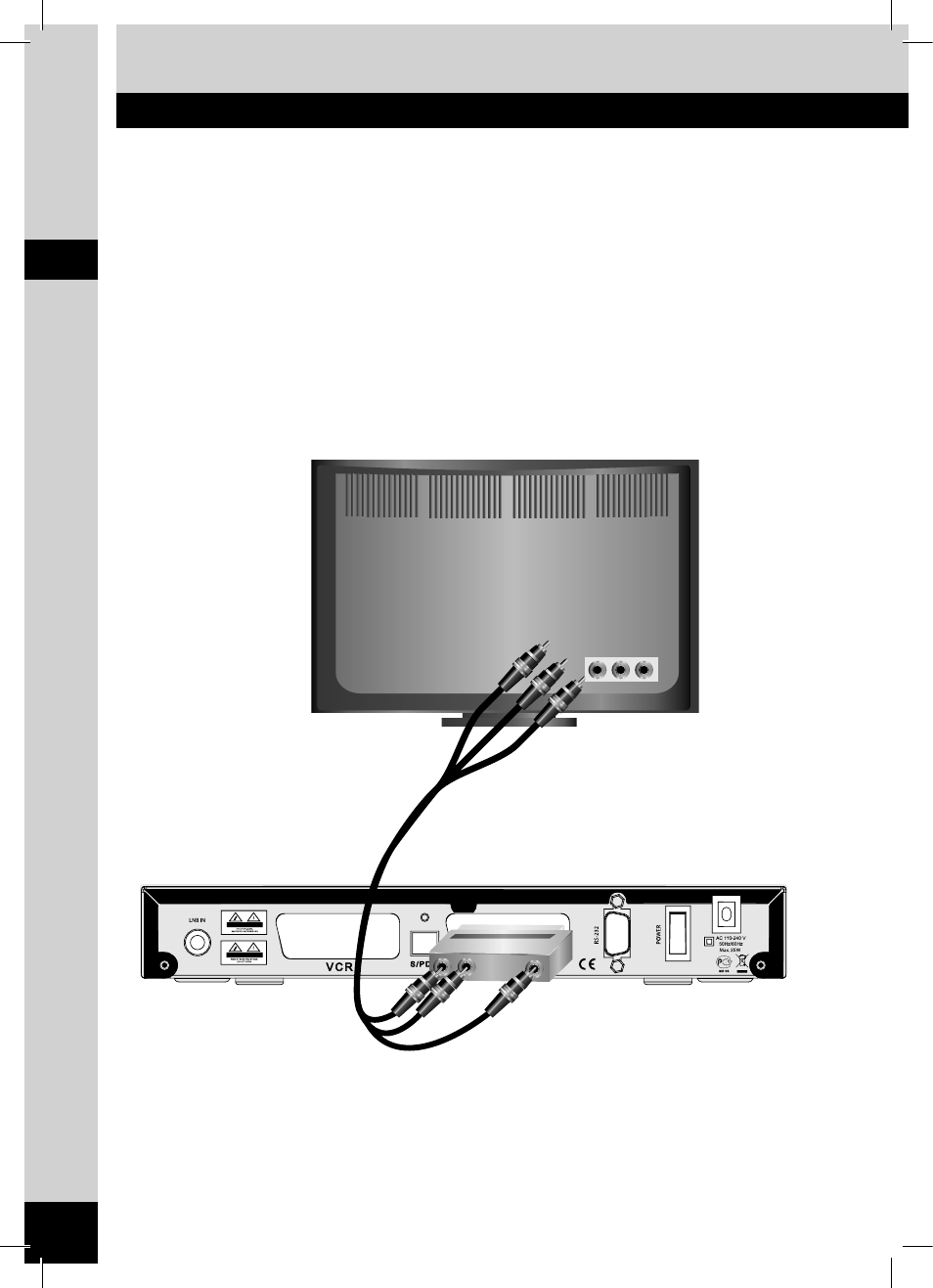

Для подсоединения к ТВ с композитным видеовходом Вам потребуется переходник SCART-3RCA и
кабель 3RCA-3RCA (поставляются в комплекте с приемником):
Подключите переходник
•
SCART-3RCA к выходу TV SCART.
Подключите два
•
RCA разъёма (белый и красный) кабеля 3RCA-3RCA к соответствующим по цве-
там выходам аудио (AUDIO L\R) на переходнике SCART-3RCA. Два RCA разъёма на другом конце
кабеля подключите к соответствующим по цветам входам аудио на Вашем ТВ.
Подключите третий разъем (желтый) кабеля
•
3RCA-3RCA к соответствующему по цвету выходу на
переходнике SCART-3RCA, а разъем на другом конце кабеля к композитному видео входу Вашего ТВ.
