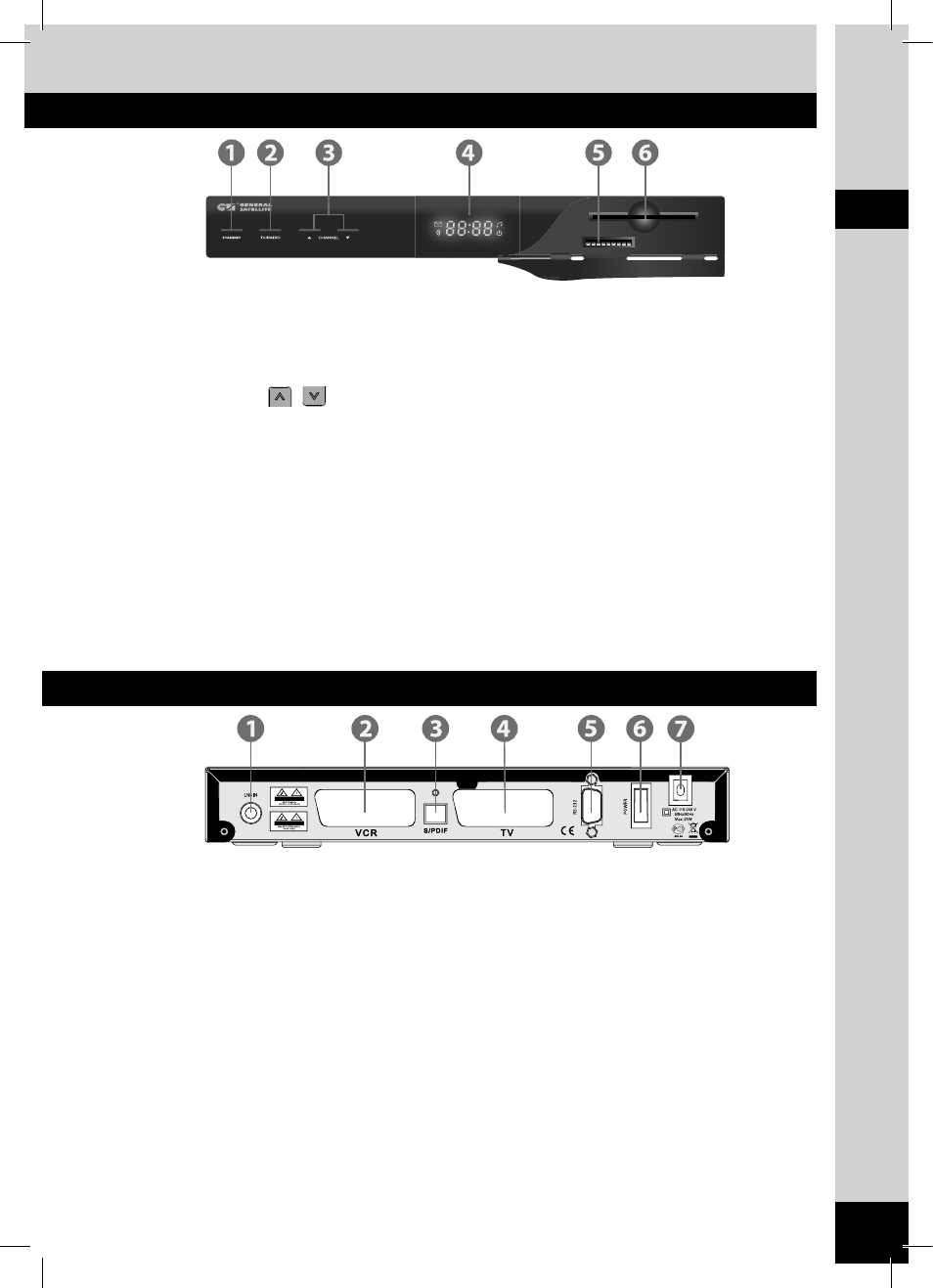

3. перед началом эксплуаТации
3.2 комплект поставки
25
1. КНОПКА STANDBY
Включение и отключение приемника. Кнопка предназначена для перевода приемника из режима
ожидания (Stand By) в рабочий и обратно.
2. КНОПКА TV/RADIO
Переключение между режимами приема ТВ и Радиоканалов.
3. КНОПКИ CHANNEL
/
Кнопки переключения каналов.
4. ДИСПЛЕЙ
Отображает номер принимаемого канала, спецсимвол индикации приёма сигнала, режим ТВ/радио, режим
StandBy, значкок почты, а также текущее время.
5. СЛОТ ДЛЯ КАРТЫ ПАМЯТИ SD
При установке карты памяти формата SD в данный слот Вы получаете возможность использовать
функции PVR и TimeShift.
6. СЛОТ ДЛЯ СМАРТ-КАРТЫ
При установке смарт-карты DRE Crypt в данный слот Вы получите доступ к каналам, закодированным
системой условного доступа DRE Crypt.
1. LNB IN
Разъём для подключения кабеля от конвертора спутниковой антенны.
2. VCR SCART
Разъём SCART для подключения видеомагнитофона, DVD плеера/рекордера и т.п.
3. S/PDIF
Разъём для подключения оптического аудиокабеля. Выход цифрового звука.
4. TV SCART
Разъём SCART для подключения цифрового спутникового приемника к ТВ.
5. РАЗЪЁМ ПОРТА RS-232
Разъём для подключения к персональному компьютеру.
6. ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ
Позволяет отключить цифровой спутниковый приемник от сети питания, не вынимая шнура из розетки.
7. ШНУР ПИТАНИЯ
Позволяет подключить цифровой спутниковый приемник к сети питания.
3. перед началом эксплуаТации
