Общее описание – Инструкция по эксплуатации HONDA ECT7000
Страница 9
9

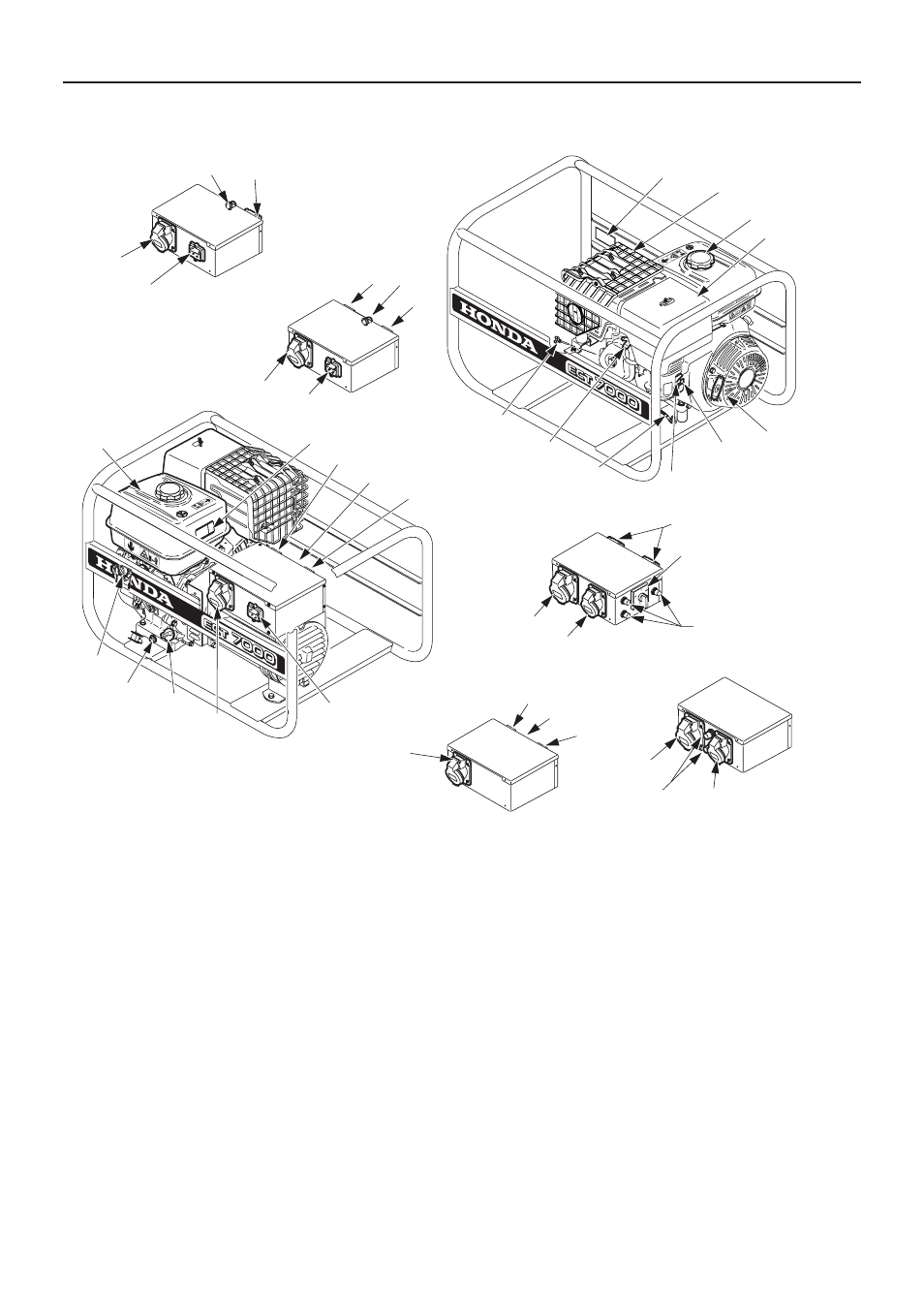

ОБЩЕЕ ОПИСАНИЕ
Модели EC5000 - ECT7000
(На данном рисунке изображена модель ECT7000, модификации F, GV)
[11]
[7]
[6]
[5]
[4]
[3]
[1]
[17]
[9]
[8-8']
[13]
[12]
[18]
[14']
[13’]
EC5000 B
[12]
[14']
[12]
[14"]
ECT7000 IT
[12]
[19]
[14']
EC5000 IT
[19]
[14]
[14]
[12]
EC5000 F
EC5000 GV
[12]
[10]
[14]
[14"]
[15]
[16]
[2]
[8-8']
[14]
[12]
[14"]
[14]
[12]
[14]
[12]
ECT7000 F
[1]
Крышка топливного бака
[2] Топливный бак
[3] Рукоятка ручного стартера
[4] Топливный кран
[5] Рычаг привода воздушной заслонки
[6] Клемма заземления
[7] Наконечник свечи зажигания
[8] Пробка-щуп маслоналивного отверстия
[8’] Пробка маслоналивного отверстия
(применять [8] либо [8'] )
[9] Воздухоочиститель
[10] Табличка с указанием технических
характеристик миниэлектростанции
[11] Глушитель
[12] Тепловой электрический предохранитель
[13] Розетки СЕЕ 115 В/16A (желтые),
ЕС5000, модификация B
[13’] Розетка СЕЕ 115В/32A (желтая),
ЕС5000, модификация B
[14] Розетки 230В/16A (синие),
модификации F, GV, T
[14’] Розетки СЕЕ 230В/16A (синие),
модификации В, IT
[14’’] Розетки 400В/16A (красная), ЕСТ7000,
модификации F, GV и IT
[15] Пробка слива масла из картера
двигателя
[16] Выключатель зажигания
[17] Идентификационная табличка
с серийным номером агрегата
[18] Переключатель напряжения 115В/230В
(Модификация B)
[19] Розетка СЕЕ 230В/32A (синяя),
модификации IT и F
