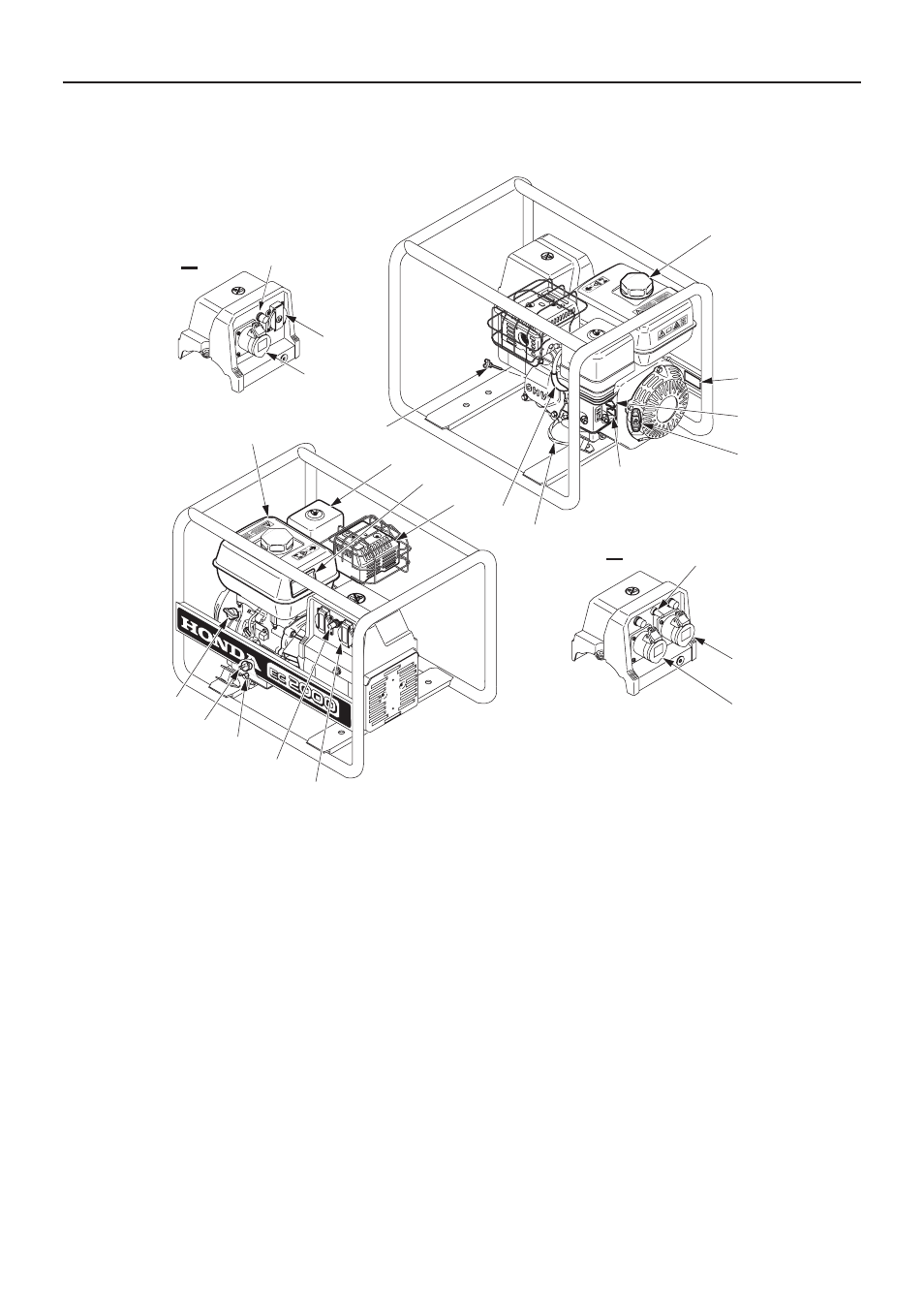

ОБЩЕЕ ОПИСАНИЕ
Модель EC2000
(На данном рисунке изображена модель EC2200, модификации F, GV)
[4]
[3]
[5]
[19]
[13]
[15]
[18]
[6]
[7]
[11]
[10]
[9]
[1]
[2]
[16]
[12]
[14-14’]
[8-8’]
[17]
[8-8’]
B
IT
[1]
[13]
[14]
[1]
Крышка топливного бака
[2] Топливный бак
[3]
Рукоятка ручного стартера
[4] Топливный кран
[5] Рычаг привода воздушной заслонки
[6] Клемма заземления
[7] Наконечник свечи зажигания
[8] Пробка-щуп маслоналивного отверстия
[8’] Пробка маслоналивного отверстия
(применяется [8] либо [8'] )
[9] Воздухоочиститель
[10] Табличка с указанием технических
характеристик миниэлектростанции
[11]
Глушитель
[12] Комбинированный выключатель
[13] Розетка 230В/16A (синяя),
модификации В, IT
[14] Розетка 230В/16A (черная),
модификации GV, IT
[14’] Розетка 230В/10A (черная),
модификация W
[15] Розетки 115 В/16 A (желтая),
модификация B
[16] Пробка слива масла из картера
двигателя
[17] Выключатель зажигания
[18] Переключатель напряжения 115/230В
(Модификация B)
[19]
Идентификационная табличка
с серийным номером агрегата
