26

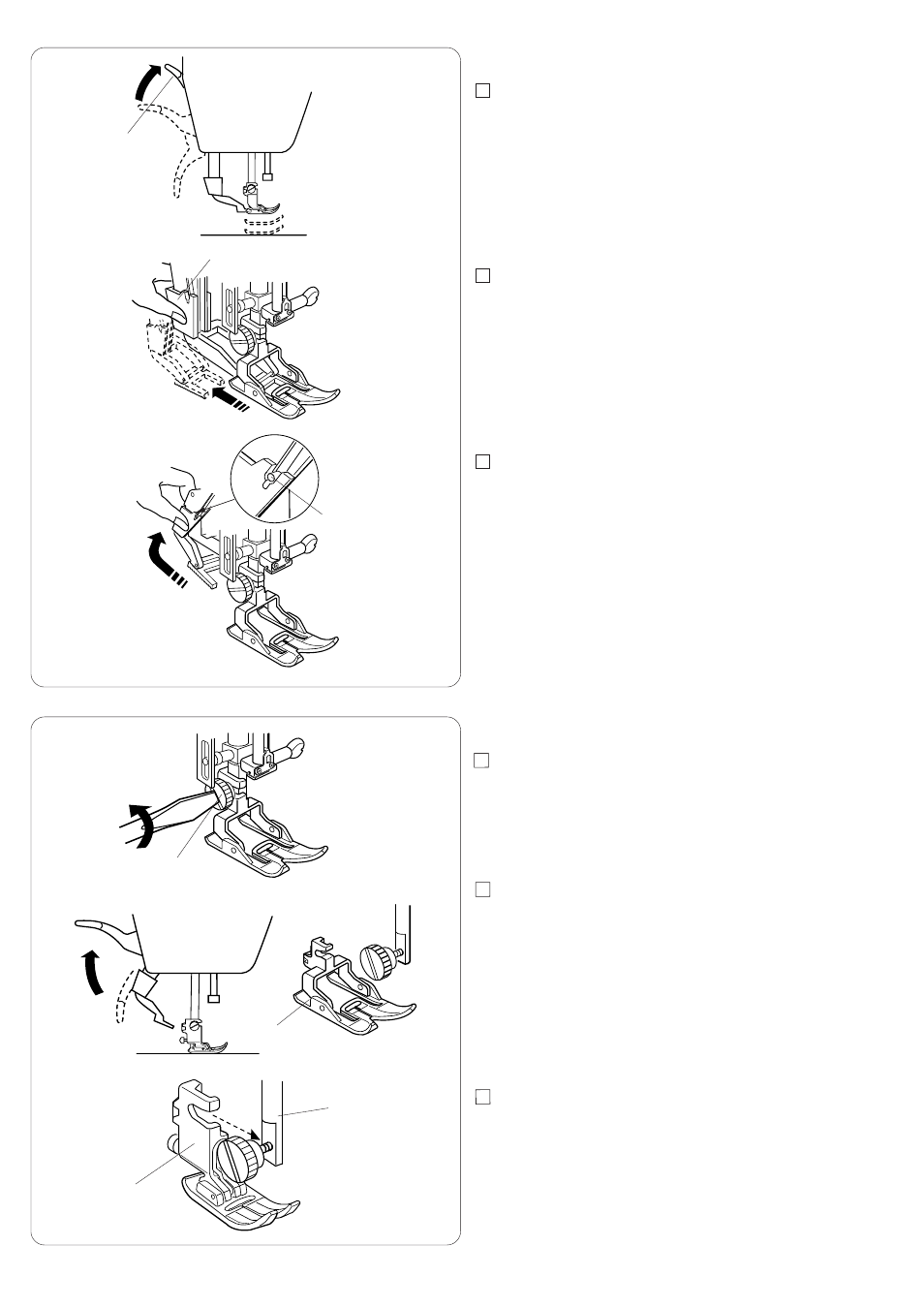

Отключение устройства верхнего транспортера
Поднимите рычаг прижимной лапки в наивысшее
положение.
1 Наивысшее положение
Потяните вниз устройство верхнего транспортера
и отсоедините его от лапки. Отведите устройство
верхнего транспортера назад.
2 Устройство верхнего транспортера
Отведите устройство наверх, зафиксируйте его
при помощи шпилек.
3 Шпилька
Снятие лапки-верхний транспортер
Ослабьте фиксирующий винт при помощи отвертки.
1 Фиксирующий винт
Поднимите прижимную лапку и ослабьте
фиксирующий винт, чтобы снять лапку-верхний
транспортер.
2 Лапка-верхний транспортер
Установите держатель лапки на прижимной
стержень и слегка затяните винт крепления.
Опустите прижимную лапку и отверткой крепко
затяните винт крепления.
3 Держатель лапки
4 Прижимной стержень
