Внимание – Инструкция по эксплуатации ELNA eXcellence 740
Страница 27
z
c
x
1
4
3
2
z
c
x
1
2
25

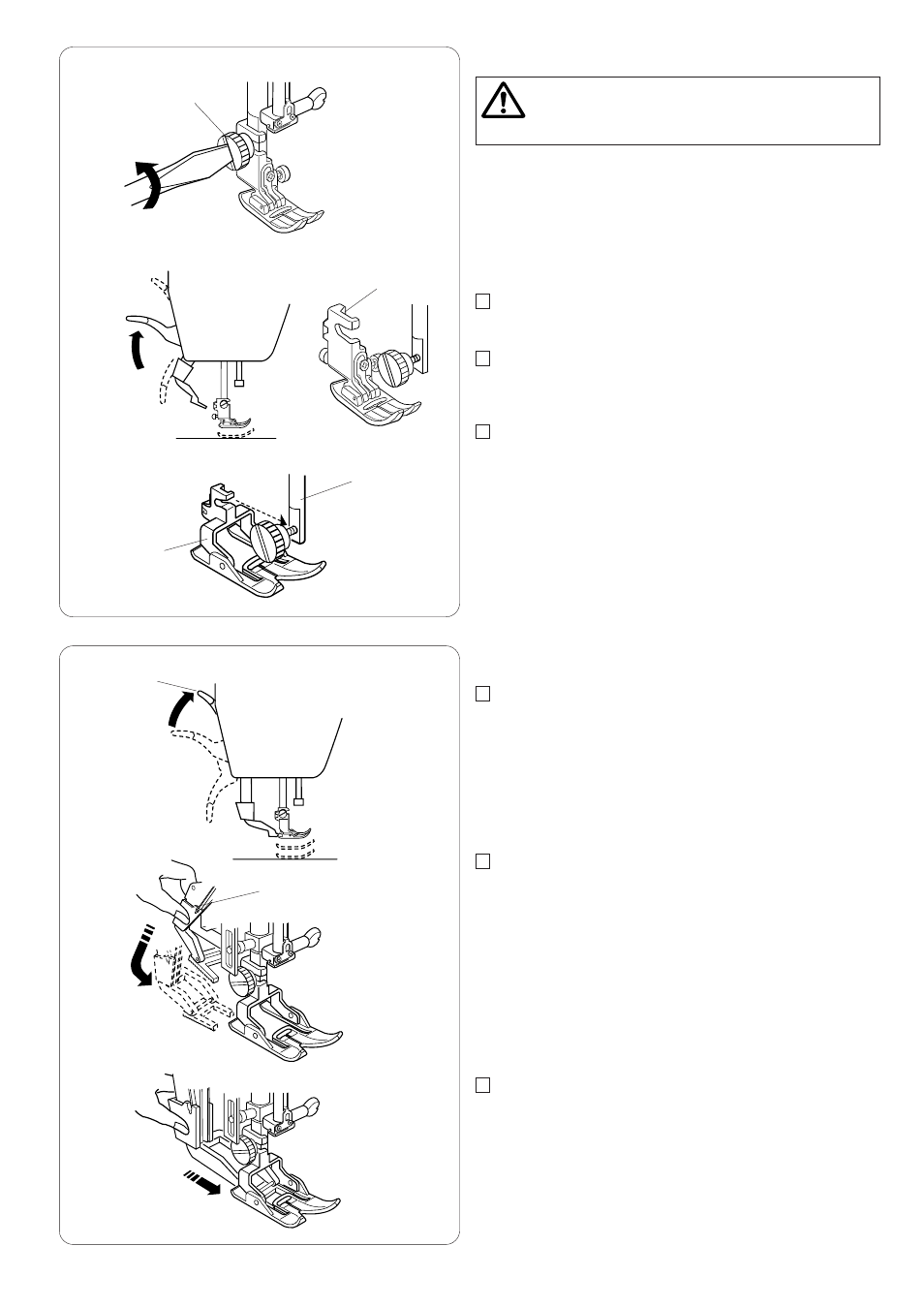

Работа с верхним транспортером ткани
ВНИМАНИЕ:
Перед заменой лапки отключите питание машины.
Устанавливайте лапку верхнего транспортера
для работы с устройством верхнего транспортера.
* См. стр. 16 как открыть пошаговые инструкции
на дисплее машины.
Установка лапки-верхний транспортер ткани
Снимите иглу и ослабьте винт при помощи отвертки.
1 Винт
Поднимите прижимную лапку и ослабьте винт,
чтобы снять держатель лапки.
2 Держатель лапки
Установите лапку-верхний транспортер
на прижимной стержень и слегка затяните винт.
Опустите прижимную лапку
и крепко затяните винт отверткой.
3 Лапка-верхний транспортер
4 Прижимной стержень
Установка устройства верхнего транспортера
Поднимите рычаг прижимной лапки в самое верхнее
положение.
1 Самое верхнее положение
Удерживая устройство верхнего транспортера,
медленно опустите его.
2 Устройство верхнего транспортера
Подведите устройство верхнего транспортера
вперед под лапку и пристегните его к лапке
двойной подачи AD.
1
2
3
1
2
3
