24

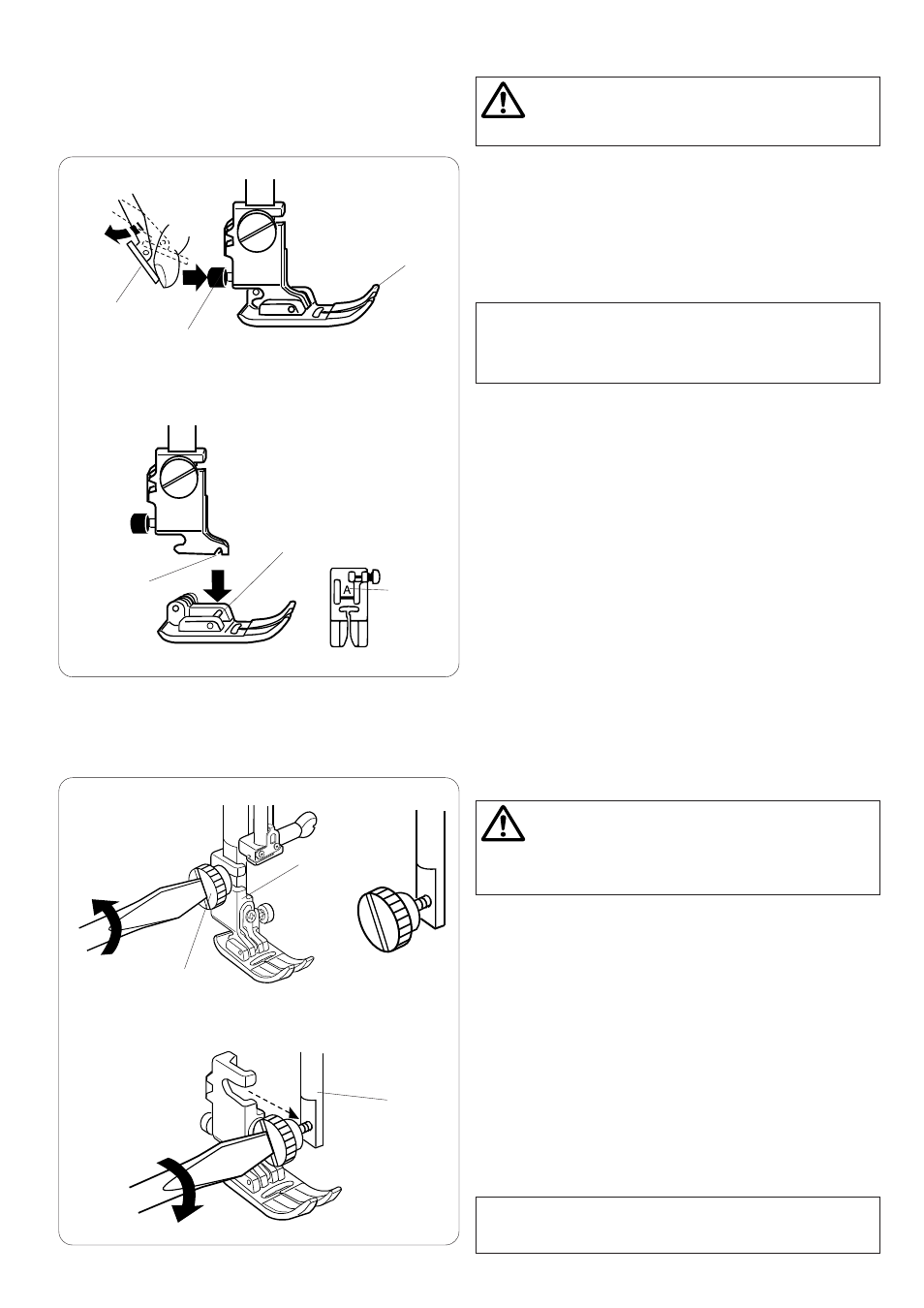

Замена прижимной лапки
ВНИМАНИЕ:
Перед заменой лапки отключите питание машины.
Снятие прижимной лапки
Поднимите иглу в наивысшее положение и поднимите
рычаг прижимной лапки.
Нажмите на красную кнопку позади держателя лапки.
Прижимная лапка отскочит.
1 Красная кнопка
2 Прижимная лапка
ПРИМЕЧАНИЕ:
Если нажать на красную кнопку мешает устройство
верхнего транспортера, снимите это устройство.
3 Устройство верхнего транспортера
Установка прижимной лапки
Расположите выбранную прижимную лапку так,
тобы стержень лапки находился прямо под выемкой
держателя.
Опустите держатель лапки и пристегните лапку.
На каждой лапке указана буква для легкой ее
идентификации.
4 Выемка
5 Прижимная лапка
6 Буква для идентификации
Смена и установка держателя лапки
ВНИМАНИЕ:
Перед заменой держателя прижимной лапки
отключите питание.
Чтобы было удобнее, снимите иглу.
Снятие держателя лапки
Поднимите прижимную лапку и ослабьте винт
отверткой против часовой стрелки.
Снимите держатель.
1 Винт
2 Держатель лапки
Установка держателя лапки
Сопоставьте отверстие держателя лапки с отверстием
в прижимном стержне. Вставьте в отверстие винт.
Затяните винт отверткой по часовой стрелке.
3 Прижимной стержень
После установки держателя лапки вставьте иглу
в машину.
ПРИМЕЧАНИЕ:
Если трудно подобраться к винту, опустите
прижимную лапку.
