6-36
1
2
3
4
5
6
7
8
9
ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ
1
2
3

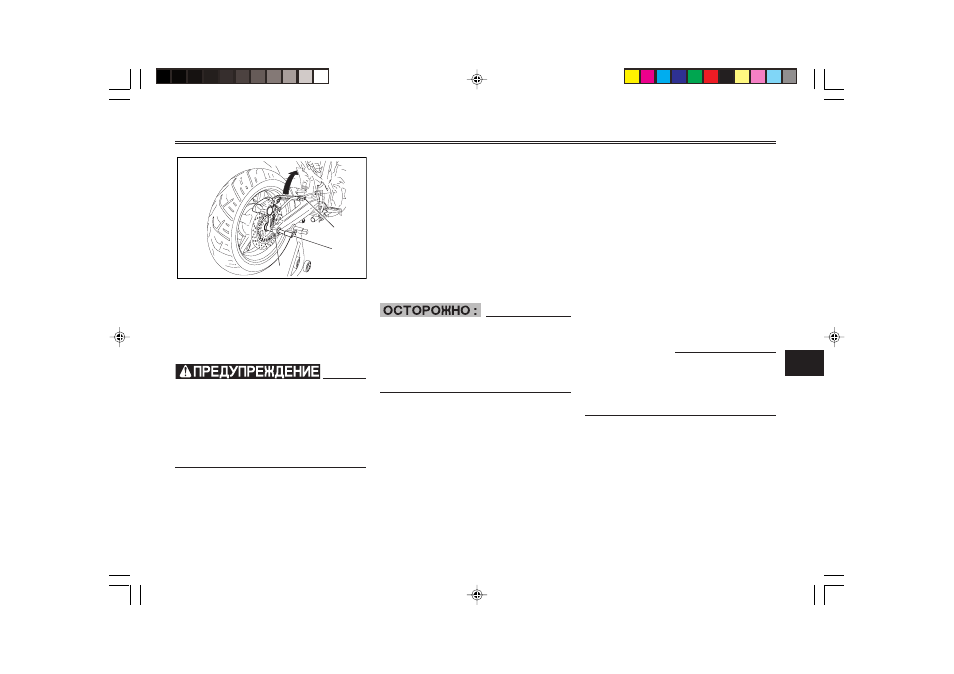

1. Стяжной болт оси колеса
2. Осевая гайка
3. Болт крутильной тяги тормоза
EAUB0017
Заднее колесо
Для съ¸ма заднего колеса
EW000122
8 8 8 8 8 Рекомендуется поручить
техническое обслуживание
колеса дилеру фирмы Ямаха.
8 8 8 8 8 Надежно установите мото-
цикл так, чтобы исключить
опасность его падения.
1. Ослабьте стяжной болт оси
заднего колеса и затем уда-
лите осевую гайку.
2. Извлеките из скобы тормоза
болт крутильной тяги тормо-
за и затем поверните скобу
вверх, в сторону от диска.
3. Удалите ось колеса вместе с
распорными втулками.
4. Оттяните колесо вправо для
отделения его от корпуса ко-
нечной передачи и затем из-
влеките его.
ECA00062
Не нажимайте на педаль тормо-
за после того, как было снято
колесо с тормозным диском, т. к.
это ведет к смыканию тормозных
колодок.
EAUB0018
Для установки заднего колеса
1. Нанесите тонкий слой конси-
стентной смазки на основе ли-
тиевого мыла на шлицы кор-
пуса конечной передачи и сту-
пицу колеса.
2. Установите колесо установ-
кой на место оси колеса и за-
тем установите гайку оси.
3. Поверните скобу вниз таким
образом, чтобы она размести-
лась над тормозным диском.
ПРИМЕЧАНИЕ:
Перед установкой суппортов на
тормозные диски убедитесь в на-
личии достаточного зазора меж-
ду тормозными колодками.
4. Установите на место стяжной
болт оси колеса.
5. Установите болт крутильной
тяги тормоза на кронштейне
тормозной скобы.
6. Установите на место стяжной
болт оси колеса.
