Инструкция по эксплуатации Yamaha Bulldog BT1100 (2004)
Страница 83
6-34
1
2
3
4
5
6
7
8
9
ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ
1

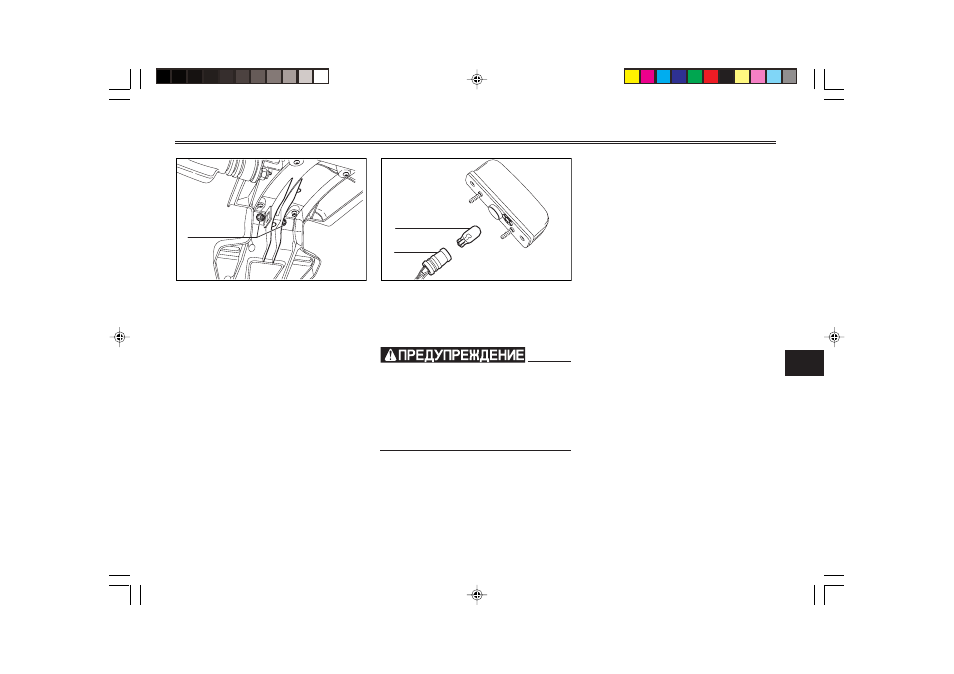

1. Гайка (4 шт.)
EAUB0019
Замена лампы фонаря осве-
щения номерного знака
1. Отвинчиванием гаек снимите
фонарь освещения номерного
знака.
2. Удалите вытягиванием па-
нель фонаря освещения но-
мерного знака.
3. Извлеките неисправную лам-
пу.
4. Установите в панель новую
лампу.
5. Установите панель лампы в
фонарь освещения номерного
знака.
6. Завинчиванием гаек установи-
те фонарь освещения номер-
ного знака.
1
2
1. Панель лампы
2. Лампа
EAUB0015
Переднее колесо
Для съ¸ма переднего колеса
EW000122
8
8
8
8
8
Рекомендуется поручить
техническое обслуживание
колеса дилеру фирмы Ямаха.
8
8
8
8
8
Надежно установите мото-
цикл так, чтобы исключить
опасность его падения.
1. Пометьте каждую из сторон
колеса таким образом, чтобы
его можно было установить в
исходное положение враще-
ния.
2. Снимите тормозные скобы пу-
тем удаления болтов.
