6-19
1
2
3
4
5
6
7
8
9
ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ
2 1
c
b
a

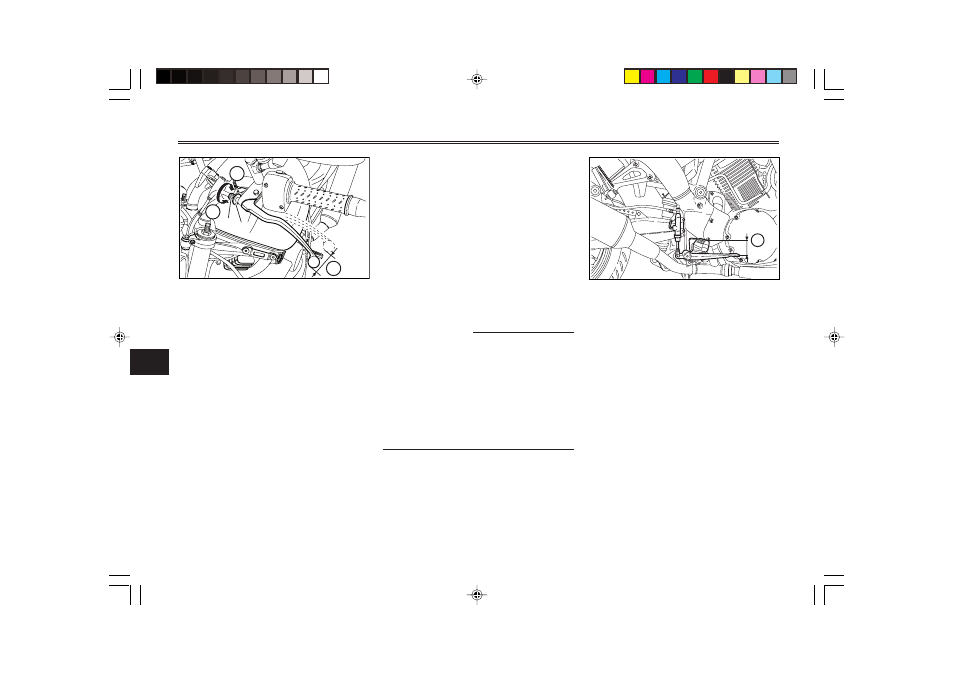

1. Контргайка
2. Штуцер регулировки свободного хода рычага
сцепления
с. Свободный ход рычага сцепления
EAU00692
Регулировка свободного
хода рычага сцепления
Величина свободного хода рыча-
га сцепления должна состав-
лять 5-10 мм, как показано на ри-
сунке. Периодически проверяйте
величину свободного хода рыча-
га сцепления и, если необходимо,
регулируйте ее следующим обра-
зом :
1. Ослабьте контргайку на рыча-
ге сцепления.
2. Для того, чтобы увеличить
свободный ход рычага сцеп-
ления, вращайте регулировоч-
ный штуцер в направлении a.
Для того, чтобы уменьшить
свободный ход рычага сцеп-
ления, вращайте регулировоч-
ный штуцер в направлении b.
3. Затяните контргайку.
ПРИМЕЧАНИЕ :
Если требуемую величину сво-
бодного хода рычага сцепления
не удается получить указанным
выше способом, или если сцепле-
ние не работает должным обра-
зом, поручите дилеру фирмы “Яма-
ха” проверить внутренний меха-
низм сцепления.
A
a
а. Расстояние между педалью тормоза и под-
ножкой.
EAU00712
Регулировка положения педа-
ли тормоза
Верхняя часть педали должна
находиться примерно на 40 мм
ниже верхней части подножки,
как показано на рисунке. Перио-
дически проверяйте положение
педали тормоза и, если необхо-
димо, поручайте дилеру фирмы
Ямаха ее регулировку.
