ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

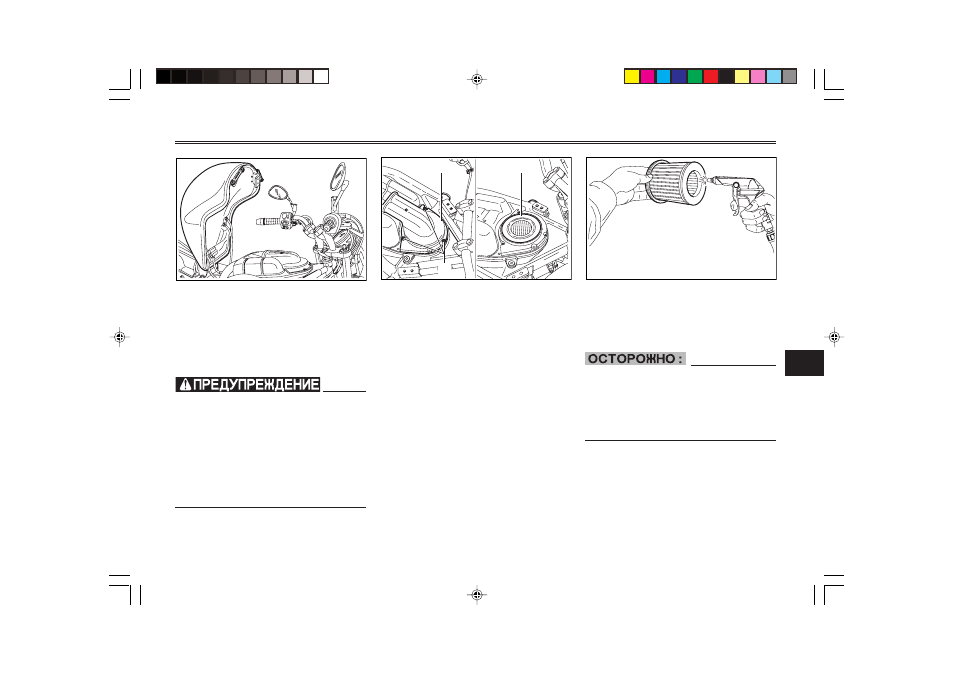

4. Приподнимите топливный бак,

чтобы разместить его на уда-
лении от корпуса воздушного
фильтра. (Не отсоединяйте
топливные шланги!).

EW000071

8

8

8

8

8

Обеспечьте надежную опору
для топливного бака.

8

8

8

8

8

Не наклоняйте и не смещай-
те топливный бак слишком
сильно, т. к. это может вести
к отсоединению топливных
шлангов, что может вызы-
вать утечку топлива.

1. Винт
2. Крышка корпуса воздушного фильтра
3. Воздушный фильтр:

5. Снимите крышку корпуса воз-

душного фильтра отвинчива-
нием винтов.

6. Извлеките элемент воздушно-

го фильтра.

7. Слегка постучите по элемен-

ту воздушного фильтра для
удаления большей части
пыли и загрязнений, а затем
продувкой сжатым воздухом
удалите оставшиеся загряз-
нения, как показано на рисун-
ке. Если фильтрующий эле-
мент поврежд¸н, замените
его.

2

3

1

8. Установите фильтрующий эле-

мент в корпус воздушного
фильтра.

ECA00089*

Не допускайте работу двигателя
со снятым фильтрующим элемен-
том воздушного фильтра, т. к. это
может вызывать повышенный из-
нос поршней и/или цилиндров.

9. Установите крышку корпуса

воздушного фильтра завинчи-
ванием винтов.

10. Установите топливный бак

завинчиванием болтов.

11. Установите панели.
