116
Установка и замена компонентов
3
Выверните шесть винтов, фиксирующих дисплей (два сверху, два снизу
и два сзади).
4
Отсоедините антенный кабель от мини-платы.
5
Отверните невыпадающий винт провода заземления.
6
Потяните язычок, чтобы отсоединить кабель дисплея.
7
Извлеките кабель из кабельного канала дисплея.

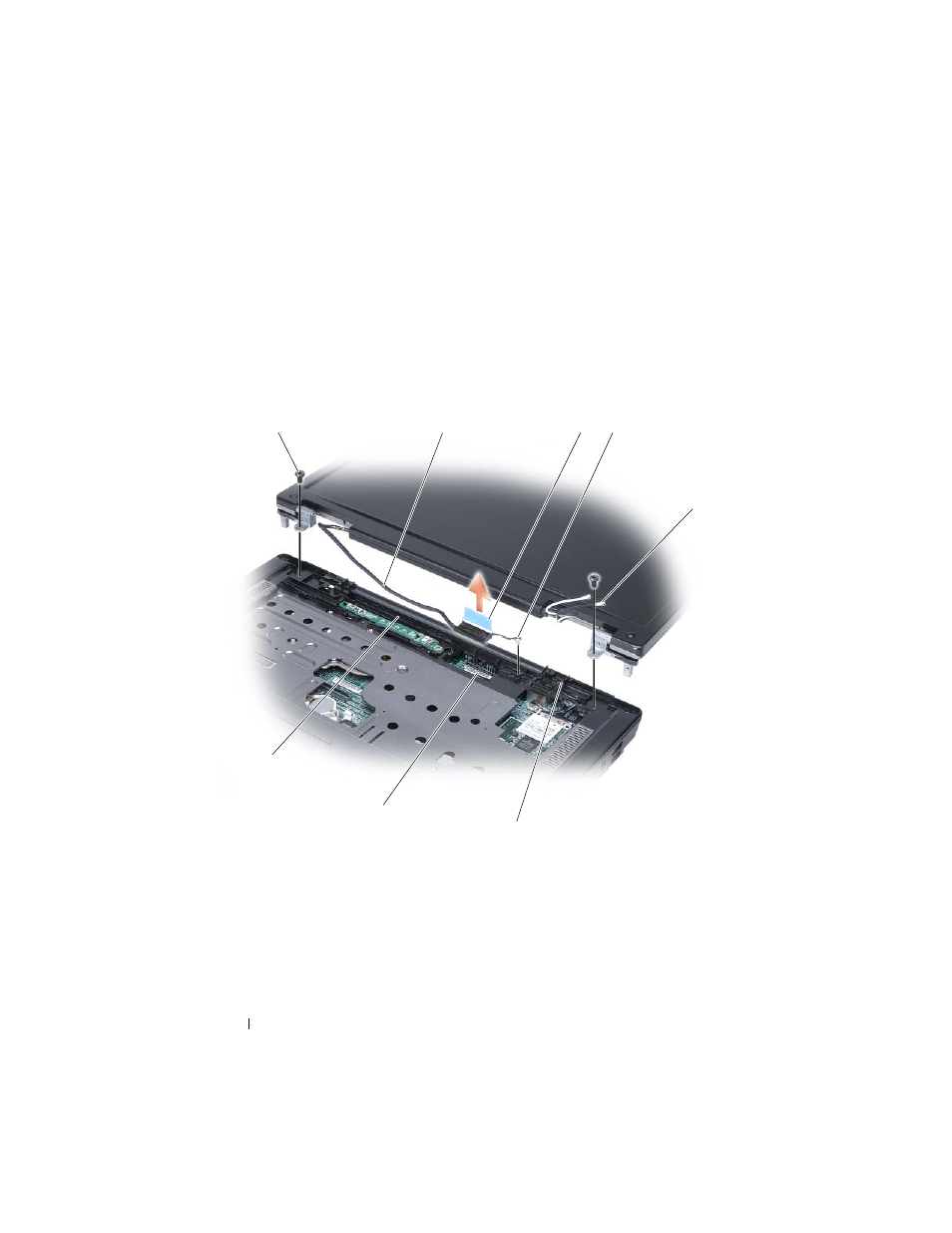

1
винты (2)
2
кабель дисплея
3
язычок кабеля
дисплея
4
невыпадающий винт
провода заземления
5
кабели (2)
6
выключатель
режима ожидания
7
разъем кабеля
дисплея на
системной плате
8
кабельный канал
дисплея
2
3
5
1
4
7
8
6
