Установка и замена компонентов
ВНИМАНИЕ.
Разъемы сконструированы так, чтобы обеспечить правильность
подсоединения. Если при установке чувствуется сопротивление, проверьте
разъемы на плате и системной плате и измените направление установки
платы.
5
Установка новой мини-платы.
a
Вставьте разъем мини-платы в разъем на системной панели под
углом 45 градусов, а затем нажмите на другой конец мини-платы до
щелчка.

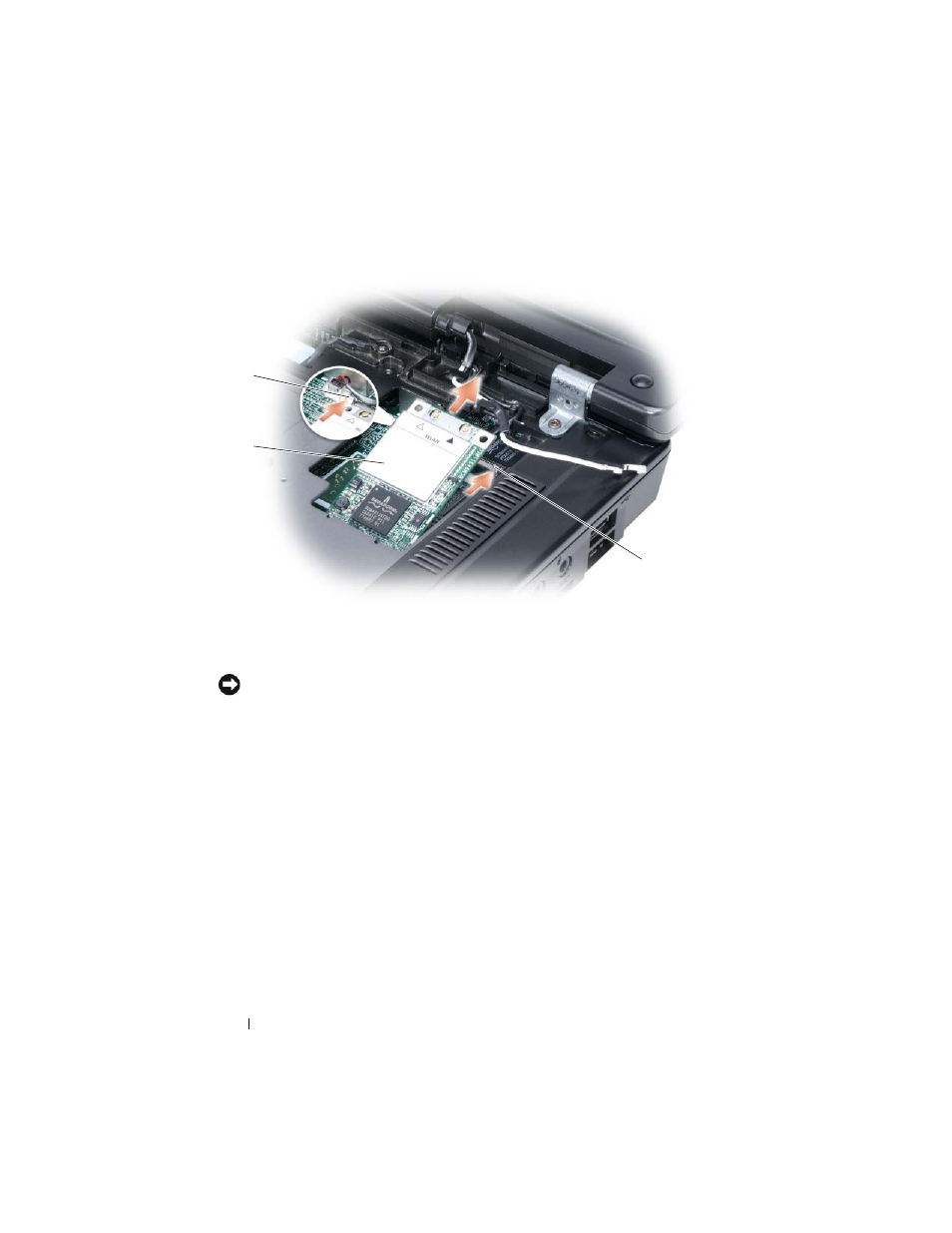

1
металлическая
защелка
2
мини плата
3
металлическая
защелка
2
3
1
