Плата USB
Dell Studio™ 1745/1747 Руководство по обслуживанию
Извлечение платы
USB
1.
Выполните процедуры
, описанные в разделе
Подготовка к работе
.
2.
Извлеките аккумулятор
(см. раздел
Извлечение аккумулятора
).
3.
Снимите крышку центральной панели
(см. раздел
Снятие крышки центральной панели
).
4.
Снимите клавиатуру
(см. раздел
Снятие клавиатуры
).
5.
Извлеките плату органов управления мультимедиа
(см. раздел
Извлечение платы органов управления мультимедиа
).
6.
Снимите упор для рук
(см. раздел
Снятие упора для рук
).
7.
Извлеките плату устройства чтения мультимедийных карт
(см. раздел
Извлечение платы устройства чтения мультимедийных карт
).
8.
Извлеките оптический дисковод
(см. раздел
Извлечение оптического дисковода
).
9.
Приподнимите защелку
, чтобы отсоединить кабель платы USB от соответствующего разъема на системной плате.
10.
Выверните винт
, которым плата USB крепится к основанию компьютера.
11.
Запомните
, как уложен кабель платы USB, и извлеките его.
12.
Снимите плату
USB с основания компьютера.
ОСТОРОЖНО
!
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения о рекомендациях по технике безопасности смотрите на начальной странице
раздела о соответствии нормативным требованиям по адресу
www.dell.com/regulatory_compliance.
ВНИМАНИЕ
.
Ремонт компьютера должны выполнять только квалифицированные специалисты
. Гарантия не распространяется на
повреждения
, причиной которых стало обслуживание без разрешения компании Dell™.
ВНИМАНИЕ
.
Во избежание электростатического разряда следует заземлиться
, используя антистатический браслет или периодически
прикасаясь к неокрашенной металлической поверхности
(например, к какому-либо разъему на компьютере).
ВНИМАНИЕ
.
Во избежание повреждения системной платы извлеките основной аккумулятор
(см. раздел
Извлечение аккумулятора
) перед
началом работы с внутренними компонентами компьютера
.

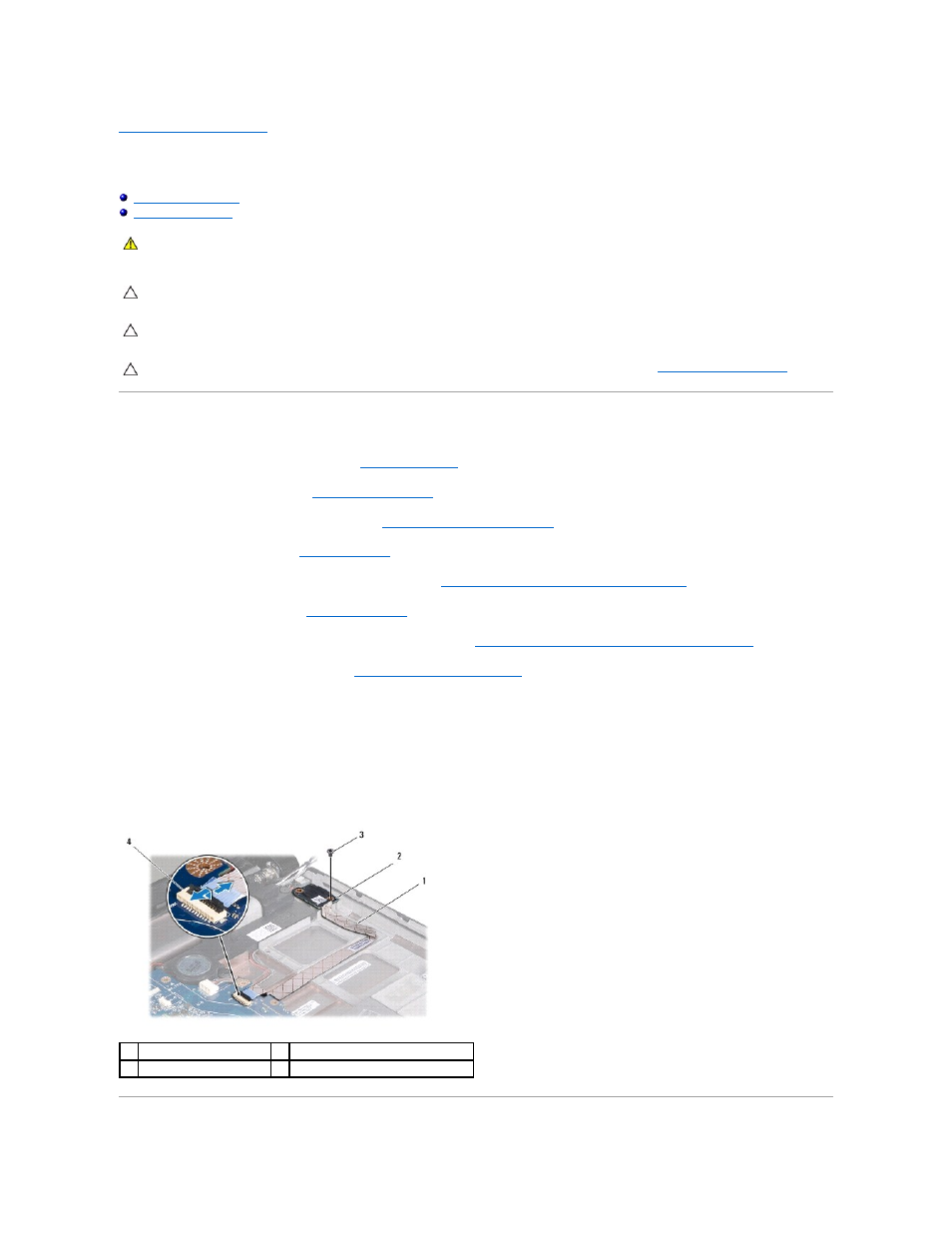

1
кабель платы
USB
2
плата
USB
3
винт
4
разъем кабеля платы
USB
