5.
Выверните винт
, которым мини-плата крепится к разъему на системной плате.
6.
Приподнимите мини
-плату и извлеките ее из разъема на системной плате.
Установка мини
-платы
1.
Выполните процедуры
, описанные в разделе
Подготовка к работе
.
2.
Выньте новую мини
-плату из упаковки.
3.
Вставьте разъем мини
-платы под углом 45 градусов в соответствующий разъем на системной плате. Например, разъем для платы беспроводной
локальной сети помечен
WLAN, и так далее.
4.
Нажмите на другой край мини
-платы, чтобы он вошел в слот на системной плате, и вверните обратно винт, которым мини-плата крепится к
разъему на системной плате
.
5.
Подсоедините к устанавливаемой мини
-плате соответствующие антенные кабели. В приведенной ниже таблице описывается схема цветов
антенных кабелей для каждой мини
-платы, поддерживаемой компьютером.

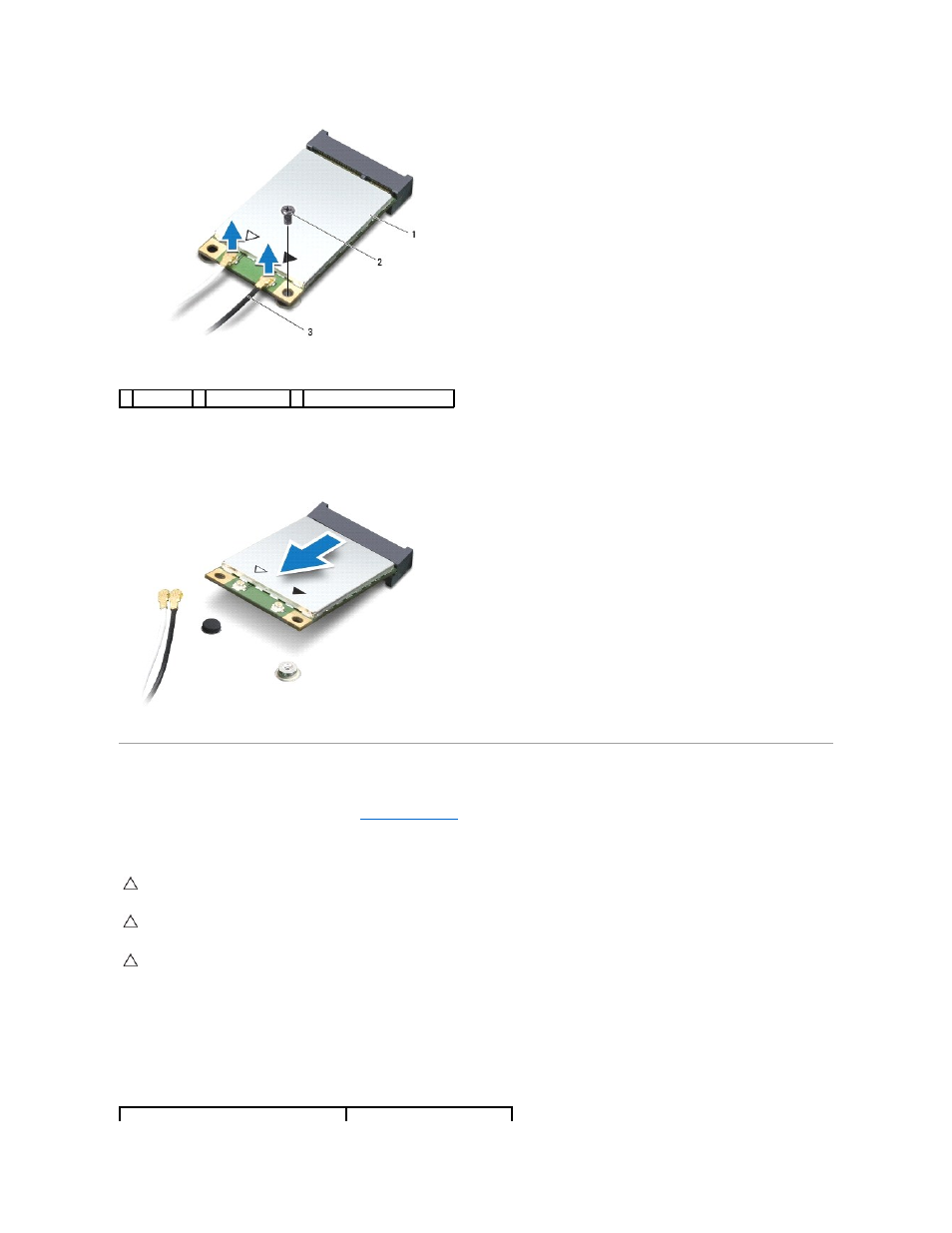

1 мини-плата 2 крепежный винт 3 разъемы антенных кабелей (2)
ВНИМАНИЕ
.
Приложив небольшое усилие
, осторожно установите плату на место. Если приложить слишком большое усилие, можно
повредить разъем
.
ВНИМАНИЕ
.
Разъемы сконструированы так
, чтобы обеспечить правильность установки. Если при установке чувствуется сопротивление,
проверьте разъемы на плате и на системной плате
, и измените направление установки платы.
ВНИМАНИЕ
.
Во избежание повреждения мини
-платы не разрешается размещать кабели под платой.
Разъемы на мини
-плате
Схема цветов антенных кабелей
