Установка дисплея в сборе – Инструкция по эксплуатации Dell Studio 1747
Страница 25
10.
Выверните винт
, которым кабель дисплея крепится к основанию компьютера.
11.
Отсоедините кабель дисплея
, кабель камеры и кабель кнопки питания от соответствующих разъемов на системной плате.
12.
Запомните
, как уложены кабель антенны и кабель низкочастотного динамика, затем осторожно извлеките кабели из направляющих желобков и
вытяните их через слот
.
13.
Запомните
, как уложены кабель дисплея, кабель кнопки питания и кабель камеры, и осторожно извлеките кабели из направляющих желобков.
14.
Выверните четыре винта
(по два с каждой стороны), которыми дисплей в сборе крепится к основанию компьютера.
15.
Приподнимите дисплей в сборе и снимите его с основания компьютера
.
Установка дисплея в сборе
1.
Выполните процедуры
, описанные в разделе
Подготовка к работе
.
2.
Установите дисплей в сборе в соответствующее положение и вверните обратно четыре винта
(по два с каждой стороны), которыми дисплей
в сборе крепится к основанию компьютера
.
3.
Проложите антенные кабели и кабель низкочастотного динамика через слот и направляющие желобки
.

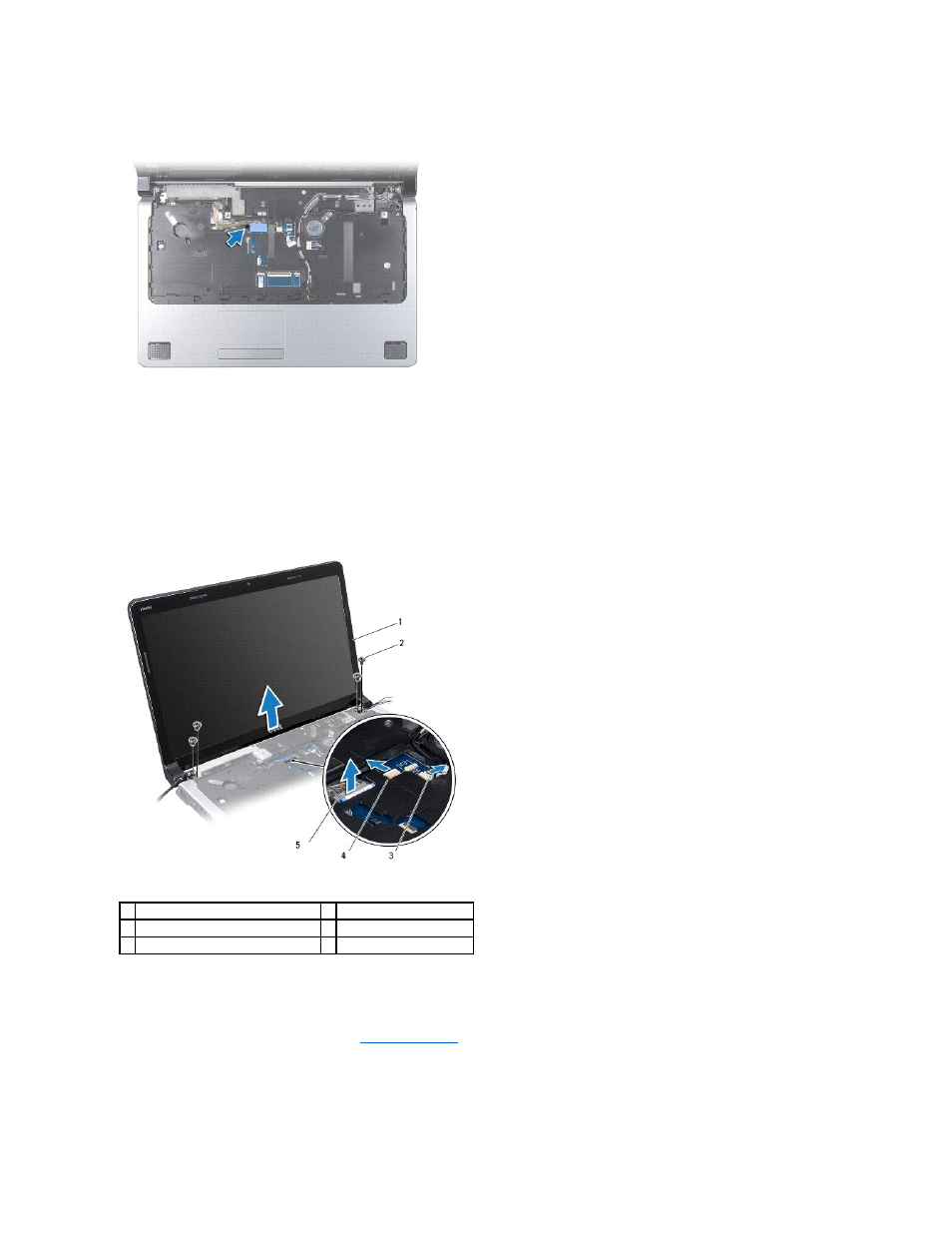

1 дисплей в сборе
2 винты (4)
3 разъем кабеля кнопки питания
4 разъем кабеля камеры
5 разъем кабеля дисплея
