2.
Вверните обратно восемь винтов
(по четыре с каждой стороны), которыми скобы панели дисплея крепятся к панели дисплея.
3.
Подсоедините кабель камеры к разъему на плате камеры
(см. раздел
Установка камеры
).
4.
Совместите резьбовые отверстия на панели дисплея с отверстиями на крышке дисплея
.
5.
Вверните обратно восемь винтов
, которыми панель дисплея крепится к крышке дисплея.
6.
Проложите антенные кабели
, кабель кнопки питания и кабель дисплея через шарнирных защелки.
7.
Установите на место лицевую панель дисплея
(см. раздел
8.
Установите на место дисплей в сборе
).
Кабель панели дисплея
Извлечение кабеля панели дисплея
1.
Следуйте инструкциям
, описанным в разделе
Подготовка к работе
.
2.
Снимите дисплей в сборе
(см. раздел
).
3.
Снимите лицевую панель дисплея
(см. раздел
).
4.
Снимите панель дисплея
(см. раздел
5.
Переверните панель дисплея и положите ее на чистую поверхность
.
6.
Приподнимите ленту
, которой кабель дисплея крепится к разъему платы дисплея о отсоедините кабель дисплея.
Установка кабеля панели дисплея
1.
Выполните процедуры
, описанные в разделе
Подготовка к работе
.
2.
Подсоедините кабель дисплея к разъему платы дисплея и закрепите его лентой
.
3.
Установите на место панель дисплея
(см. раздел
).
4.
Установите на место лицевую панель дисплея
(см. раздел
5.
Установите на место дисплей в сборе
).

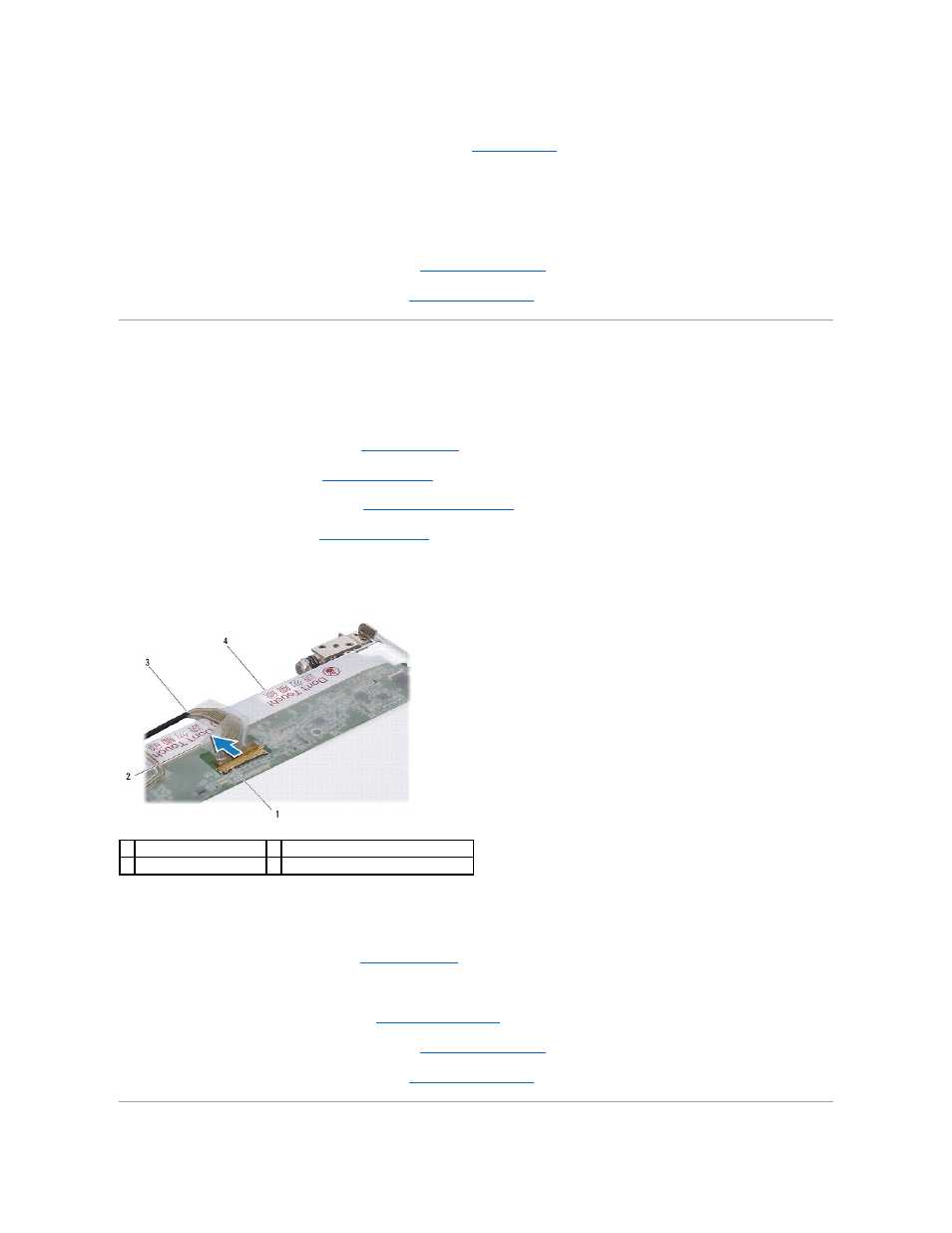

1 разъем платы дисплея
2 лента
3 кабель дисплея
4 тыльная сторона панели дисплея
