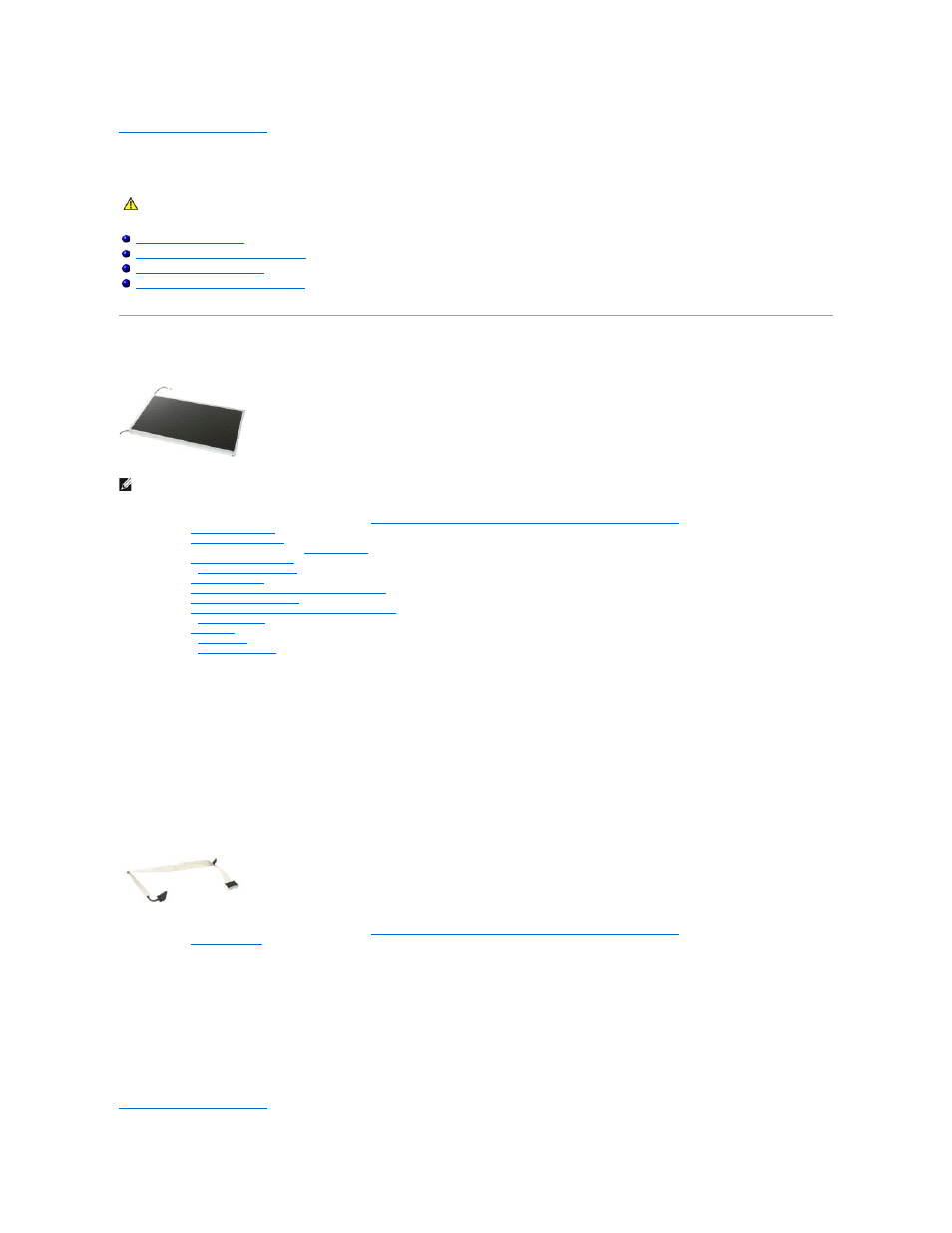

Дисплей в сборе
Dell™ Vostro™ 320: Руководство по обслуживанию
Снятие панели дисплея
ПРИМЕЧАНИЕ
.
Может потребоваться установка проигрывателя Adobe® Flash® Player с веб-узла Adobe.com для просмотра следующих
иллюстраций
.
1.
Следуйте процедурам
, приведенным в разделе
Перед началом работы с внутренними компонентами компьютера
.
2.
Снимите
переднюю панель
.
3.
Снимите
внутреннюю панель
.
4.
Снимите крышку отсека для плат
ввода
/вывода
.
5.
Снимите
шарнирную подставку
.
6.
Извлеките
оптический дисковод
.
7.
Снимите
заднюю крышку
.
8.
Снимите
металлический экран на тыльной стороне
.
9.
Снимите
экран системной платы
.
10.
Снимите
плату беспроводной локальной сети
(WLAN)
.
11.
Извлеките
модуль памяти
.
12.
Снимите
радиатор
.
13.
Извлеките
процессор
.
14.
Извлеките
системную плату
.
15.
Выкрутите винты крепления панели дисплея к корпусу
.
16.
Осторожно извлеките дисплей из компьютера
. Убедитесь, что при извлечении дисплея из корпуса компьютера не были повреждены кабели.
Обратная установка панели дисплея
Чтобы установить дисплей на место
, выполните вышеуказанные действия в обратном порядке.
Извлечение кабеля дисплея
1.
Следуйте процедурам
, приведенным в разделе
Перед началом работы с внутренними компонентами компьютера
.
2.
Снимите
панель дисплея
.
3.
Открепите ленту
, фиксирующую кабель дисплея к разъему на панели дисплея.
4.
Нажмите фиксаторы на обеих сторонах разъема панели дисплея и извлеките кабель
.
Обратная установка кабеля дисплея
Чтобы установить кабель дисплея на место
, выполните вышеуказанные действия в обратном порядке.
Назад на страницу содержания
ОСТОРОЖНО
!
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам
: www.dell.com/regulatory_compliance.
