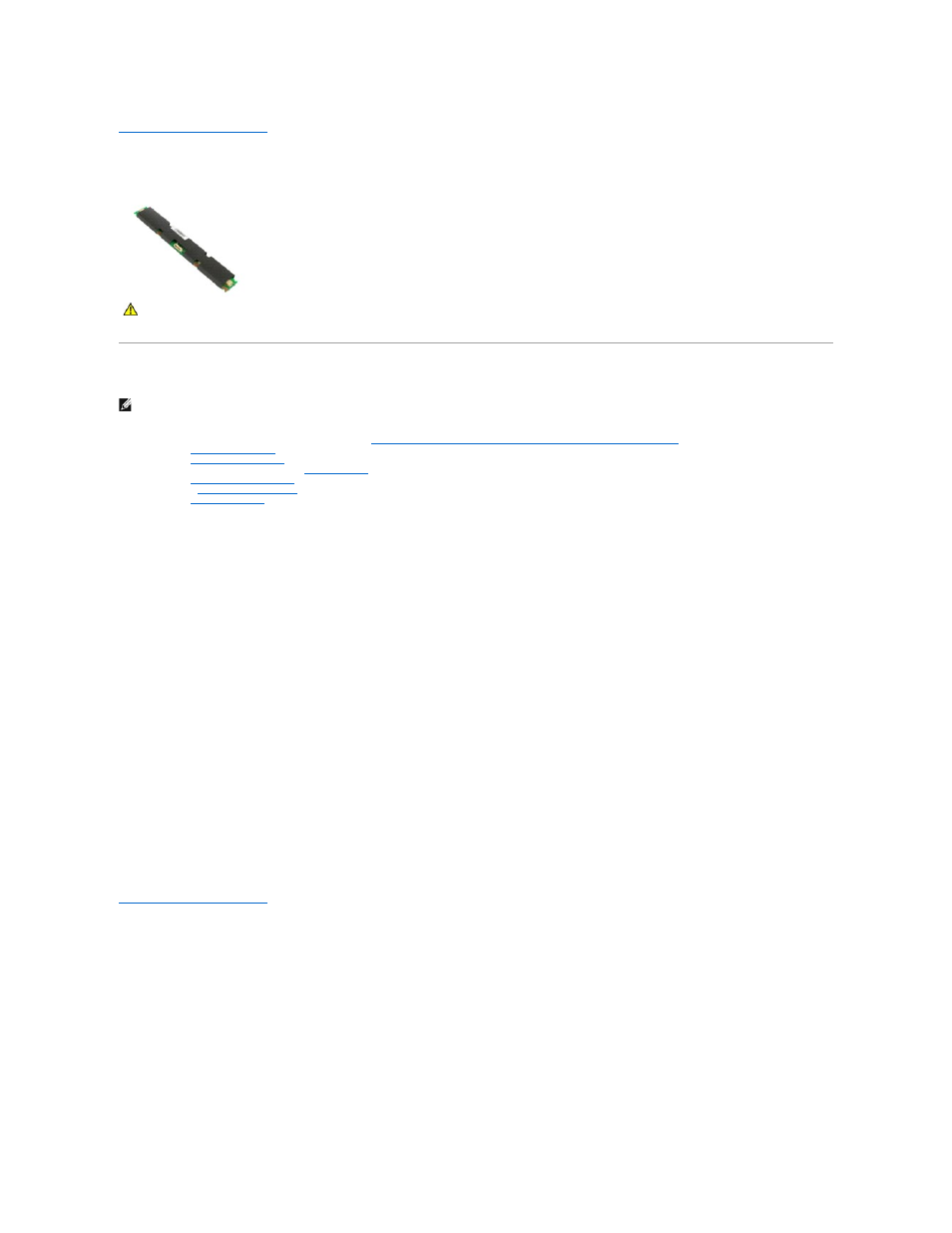

Плата инвертора
Dell™ Vostro™ 320: Руководство по обслуживанию
Извлечение платы инвертора
ПРИМЕЧАНИЕ
.
Может потребоваться установка проигрывателя Adobe® Flash® Player с веб-узла Adobe.com для просмотра следующих
иллюстраций
.
1.
Следуйте процедурам
, приведенным в разделе
Перед началом работы с внутренними компонентами компьютера
.
2.
Снимите
переднюю панель
.
3.
Снимите
внутреннюю панель
.
4.
Снимите крышку отсека для плат
ввода
/вывода
.
5.
Снимите
шарнирную подставку
.
6.
Извлеките
оптический дисковод
.
7.
Снимите
заднюю крышку
.
8.
Снимите ленту с экрана платы инвертора
.
9.
Выкрутите винты крепления экрана инвертора к экрану системной платы
.
10.
Извлеките экран платы инвертора из компьютера
.
11.
Отсоедините кабель платы инвертора от инвертора
.
12.
Отсоедините два кабеля дисплея из разъемов на плате инвертора
.
13.
Выкрутите винты крепления инвертора к экрану системной платы
.
14.
Извлеките плату инвертора из компьютера
.
Установка платы инвертора на место
Чтобы установить плату инвертора на место
, выполните вышеуказанные действия в обратном порядке.
Назад на страницу содержания
ОСТОРОЖНО
!
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам
: www.dell.com/regulatory_compliance.
