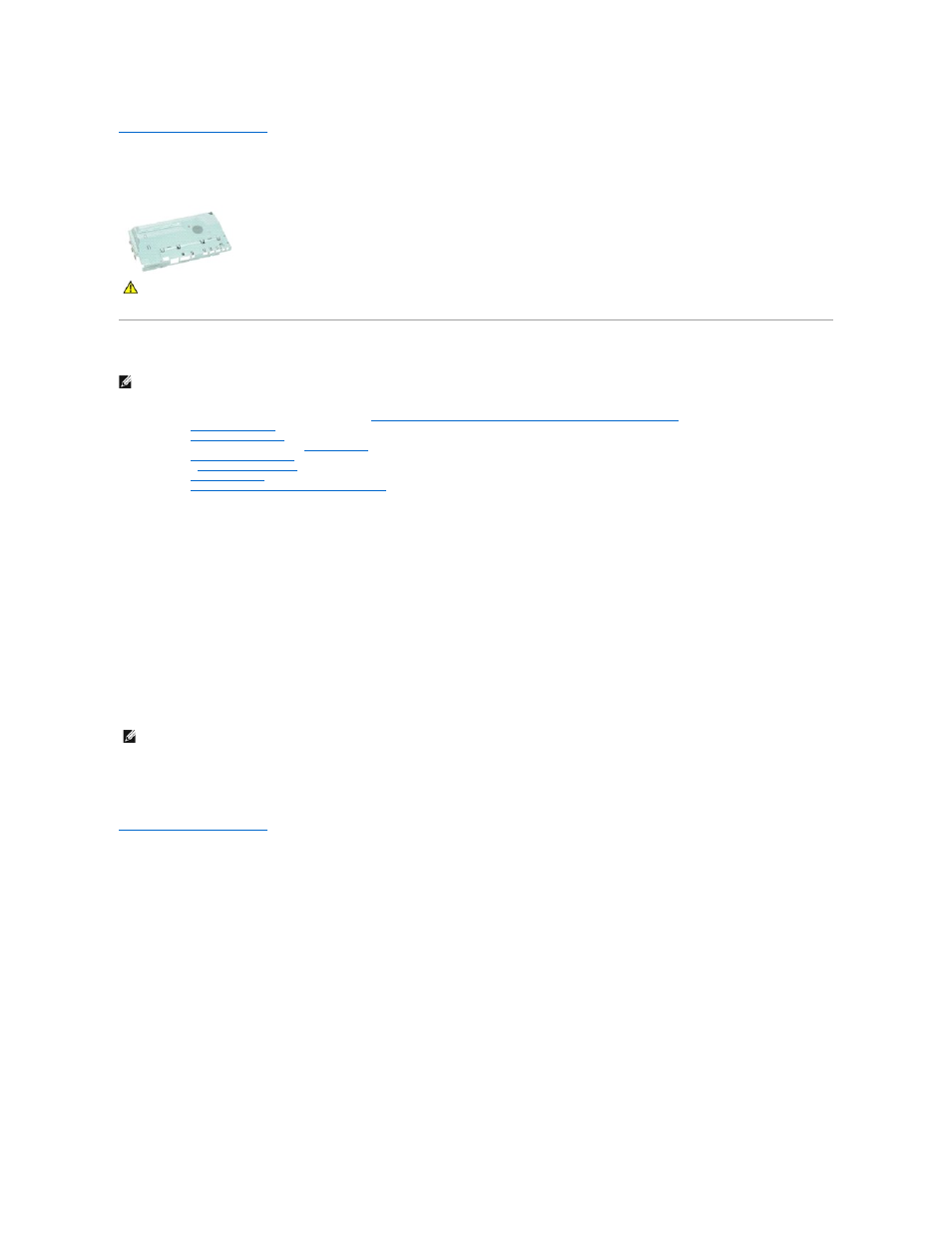

Экран системной платы
Dell™ Vostro™ 320: Руководство по обслуживанию
Извлечение экрана системной платы
ПРИМЕЧАНИЕ
.
Может потребоваться установка проигрывателя Adobe® Flash® Player с веб-узла Adobe.com для просмотра следующих
иллюстраций
.
1.
Следуйте процедурам
, приведенным в разделе
Перед началом работы с внутренними компонентами компьютера
.
2.
Снимите
переднюю панель
.
3.
Снимите
внутреннюю панель
.
4.
Снимите крышку отсека для плат
ввода
/вывода
.
5.
Снимите
шарнирную подставку
.
6.
Извлеките
оптический дисковод
.
7.
Снимите
заднюю крышку
.
8.
Снимите
металлический экран на тыльной стороне
.
9.
Открутите винты крепления экрана системной платы к корпусу компьютера
.
10.
Поверните компьютер на
90 градусов.
11.
Извлеките винты крепления экрана системной платы к боковой стороне корпуса компьютера
.
12.
Извлеките кабель платы инвертора из направляющей на экране системной платы
.
13.
Поднимите экран системной платы и выньте ее из компьютера
.
Установка экрана системной платы на место
Чтобы установить экран системной платы на место
, выполните вышеуказанные действия в обратном порядке.
Назад на страницу содержания
ОСТОРОЖНО
!
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам
: www.dell.com/regulatory_compliance.
ПРИМЕЧАНИЕ
.
При установке экрана системной платы убедитесь
, что кабели не проходят рядом с экраном.
