Разъемы
USB
В системе имеется один разъем
USB на передней панели управления и два разъема USB на задней панели; они используются для подключения USB-
совместимых устройств
.
Далее приведена информация о контактах разъемов
USB. На
показан разъем USB, а в
- назначение контактов и интерфейсные
сигналы разъема
USB.

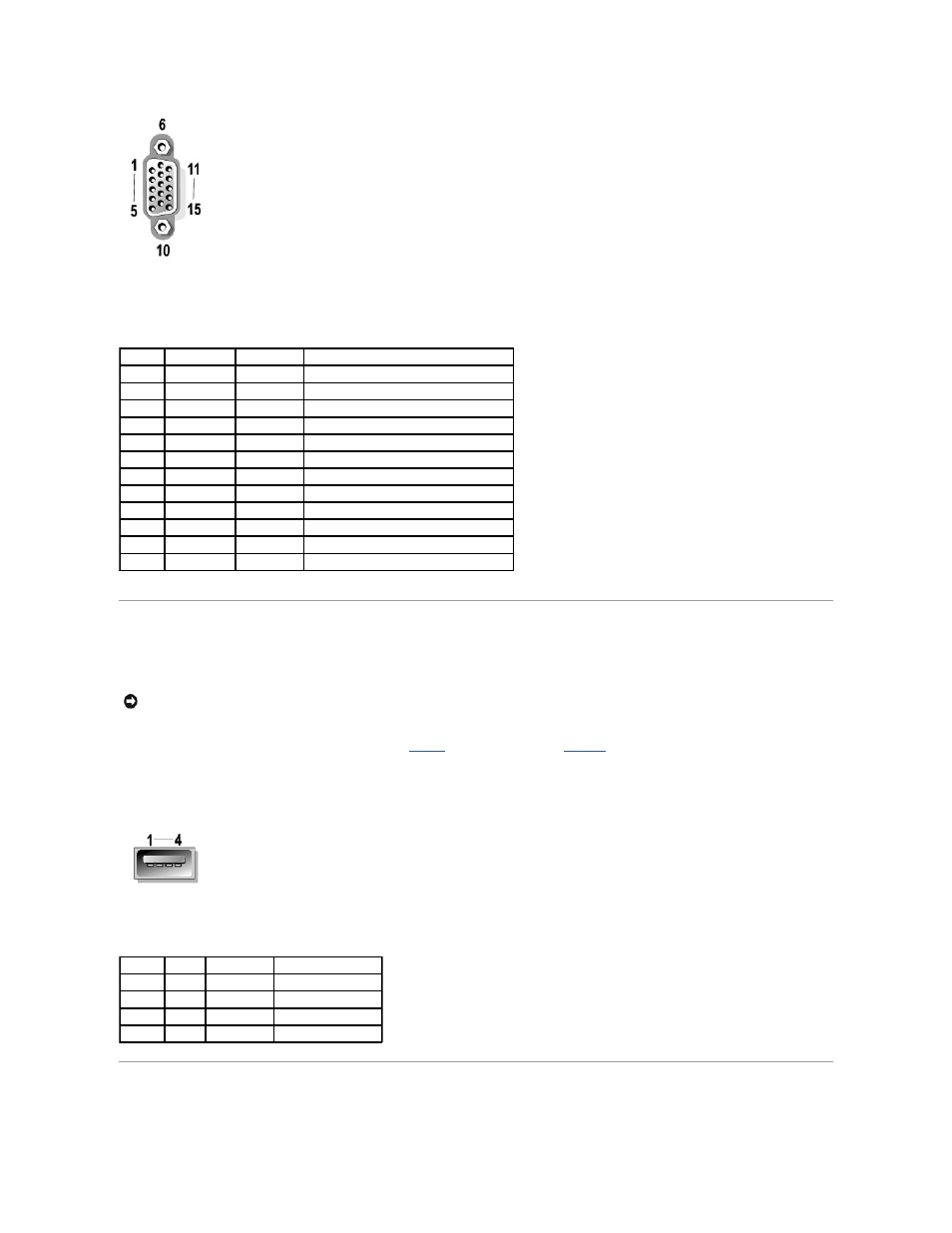

Рисунок Б
-6. Номера контактов разъема USB
Разъемы встроенных контроллеров сетевого интерфейса
Таблица Б
-4. Назначение контактов разъема видео
Контакт
Сигнал
Вход
/выход Определение
1
RED
Выход
Видео красный
2
GREEN
Выход
Видео зеленый
3
BLUE
Выход
Видео синий
4
NC
-
Нет соединения
5–8, 10 GND
-
Подвешенная земля
9
VCC
-
VCC
11
NC
-
Нет соединения
12
DDC data out Выход
Монитор обнаружил данные
13
HSYNC
Выход
Синхронизация по горизонтали
14
VSYNC
Выход
Синхронизация по вертикали
15
DDC clock out
Выход
Монитор обнаружил сигнал синхронизации
Экран
-
-
Заземление на массу
ВНИМАНИЕ
:
Не подключайте устройство или комбинацию устройств
USB с максимальным током питания более 500 мА или +5 В на канал.
Подключение устройств
, превышающих это ограничение, может привести к отключению портов USB. Максимальные значения номинального
тока устройств
USB можно найти в сопроводительной документации на устройства.
Таблица Б
-5. Назначение контактов разъема
USB
Контакт
Сигнал Вход/выход Определение
1
Vcc
-
Напряжение питания
2
DATA-
Вход
/выход
DATA
3
DATA+
Вход
/выход
DATA
4
GND
-
"Подвешенная" земля
