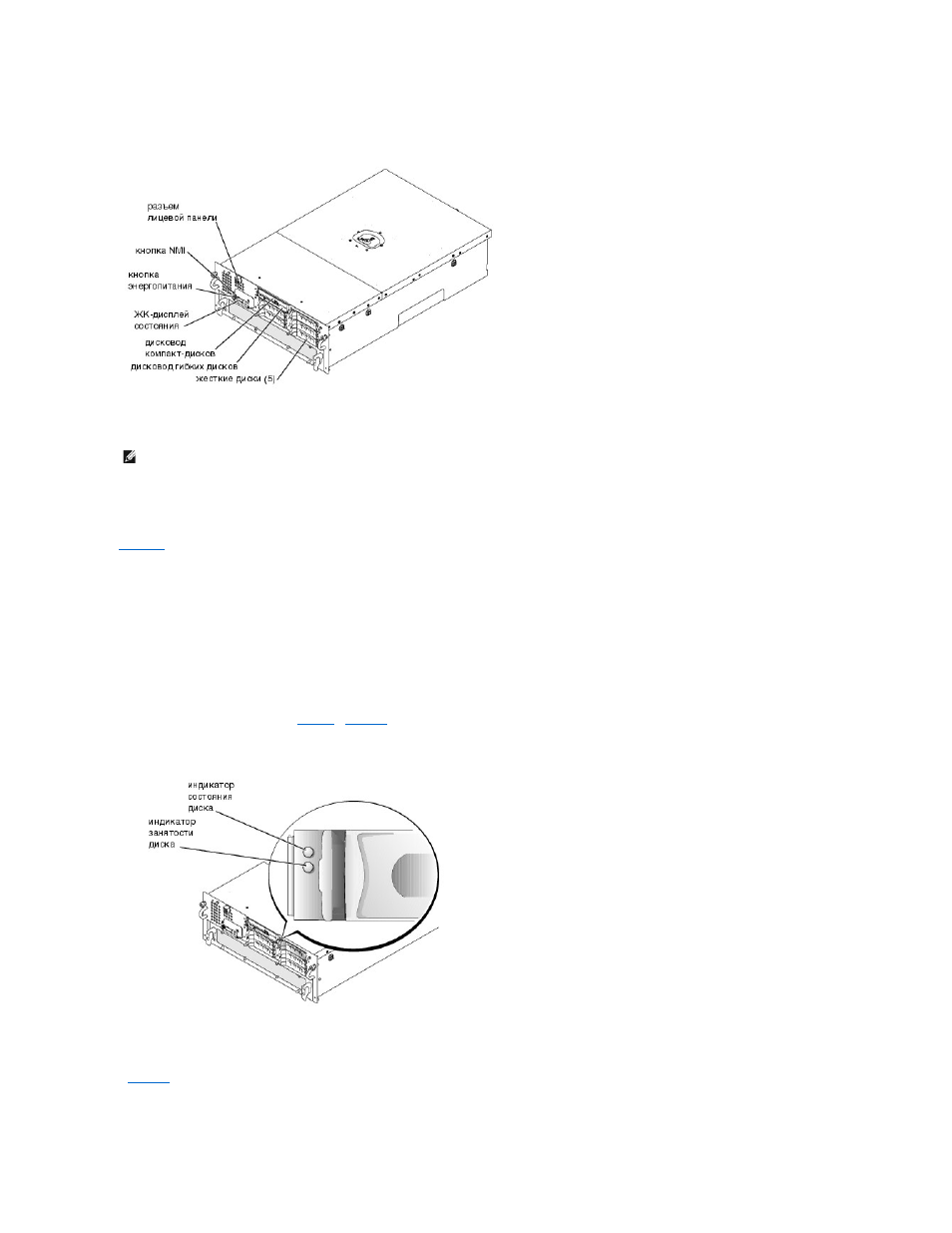

Рисунок
1-2. Элементы и индикаторы передней панели
Кнопка энергопитания используется для включения и выключения блоков питания
, а кнопка NMI - для отладки (более подробную информацию см. в
Руководстве по установке и поиску и устранению неисправностей
).
Статусные сообщения на ЖК
-дисплее
Индикатор на лицевой панели системы позволяет определить
, нормально ли работает система и не требуется ли вмешательство в ее работу (см.
). Если индикатор состояния и/или предупреждающий индикатор указывает на наличие ошибки, откройте лицевую панель и проверьте ЖК-
дисплей
, на котором может быть представлена более подробная информация.
На ЖК
-дисплей могут выводиться две строки по пять символов (букв и цифр). Информация на экране может представляться в двух цветовых
сочетаниях
:
l
Белые символы на синем фоне —
информация; никаких действий не требуется.
l
Желтые символы на черном фоне —
необходимо вмешательство в работу системы.
Более подробную информацию о статусных сообщениях на экране ЖК
-дисплея см. в Руководстве по установке и поиску и устранению неисправностей.
Сигналы индикаторов жесткого диска
SCSI
На каждых салазках жесткого диска имеется два индикатора
, обеспечивающих выдачу информации о состоянии жесткого диска SCSI: индикатор
занятости и индикатор состояния
(см.
Рисунок
1-3. Индикаторы жестких дисков SCSI
Индикатор занятости диска загорается при передаче данных на жесткий диск или с него
. Индикатор состояния диска указывает, активен ли жесткий
диск на шине
SCSI. Этот индикатор управляется жестким диском.
В
перечислены сигналы индикатора состояния, управляемые встроенным микропрограммным обеспечением объединительной платы.
Различные сигналы индикаторов вызываются различными событиями диска
. Например, в случае сбоя жесткого диска загорается сигнал "сбой диска".
Если диск готовится к снятию
, загорается сигнал "подготовка диска к снятию", а затем сигнал "диск готов к установке или снятию". После установки
другого диска загорается сигнал
"подготовка диска к работе", а затем сигнал "диск работает".
ПРИМЕЧАНИЕ
:
Если система отключается с помощью кнопки энергопитания и в системе работает
ACPI-совместимая операционная система
(например, Microsoft® Windows® 2000), перед отключением питания система выполнит процедуру завершения работы. Если ACPI-совместимая
ОС не используется
, питание будет отключено сразу же после нажатия кнопки энергопитания.
