Индикаторы и элементы задней панели, A bл. 1-2, Сигналы индикаторов блока питания – Инструкция по эксплуатации Dell PowerEdge 6650
Страница 19

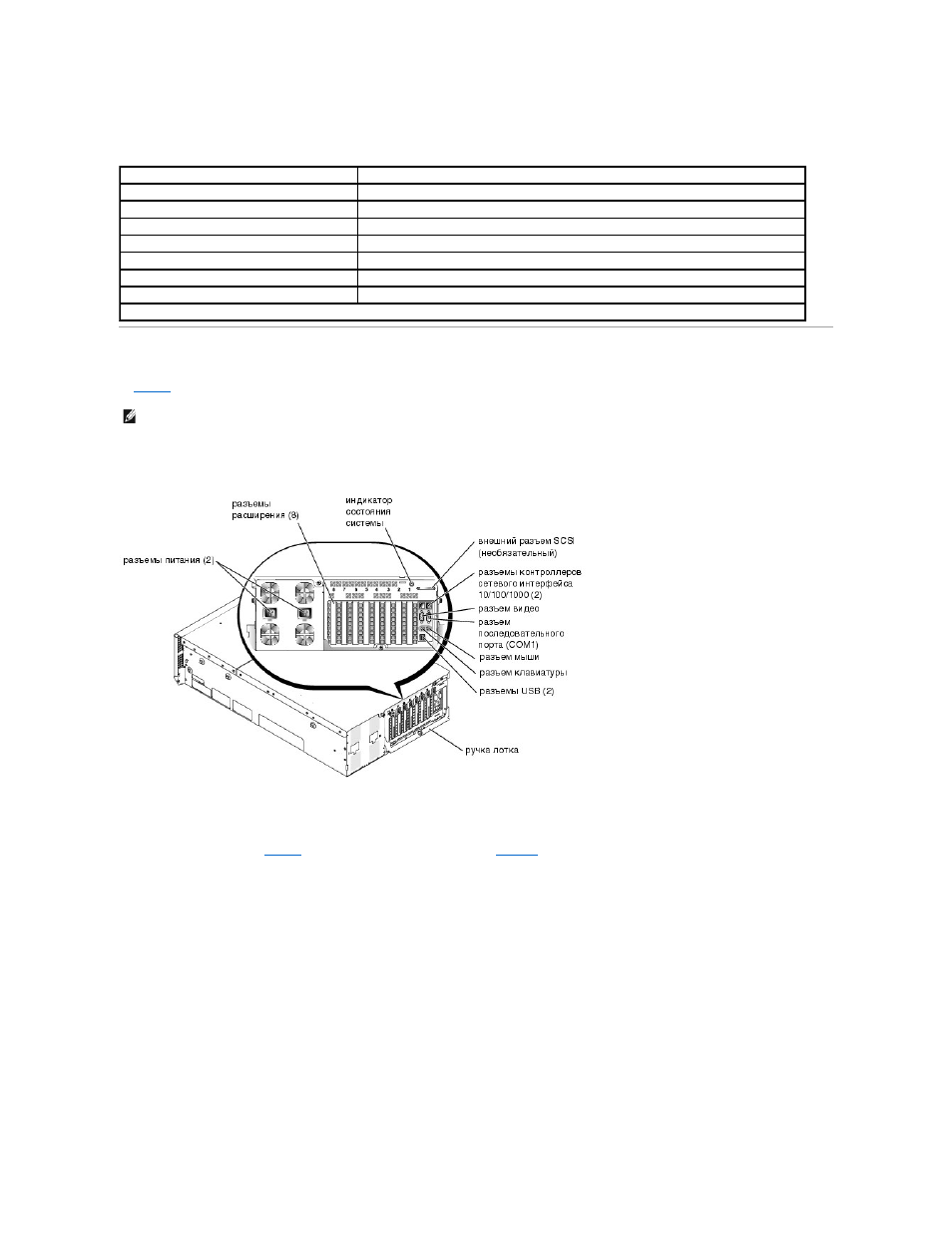

Индикаторы и элементы задней панели
показаны индикаторы и элементы задней панели системы.
Рисунок
1-4. Элементы задней панели
Сигналы индикаторов блока питания
Каждый блок питания с возможностью горячей замены снабжен индикаторами
, предоставляющими информацию о наличии питания, а также
состоянии и сбоях питания
. На
показано расположение индикаторов. В
перечислены состояния каждого индикатора.
Рисунок
1-5. Индикаторы блока питания
Таблица
1-2. Сигналы индикатора жесткого диска SCSI
Индикатор
Сигнал индикатора
Отсек диска пуст
, готов для установки или снятия Не горит
Диск подготавливается к работе
, подключен
Постоянный зеленый
Идентификация диска
Мигает зеленым четыре раза в секунду
Подготовка диска к снятию
Мигает зеленым два раза в секунду с равными интервалами
Перестройка диска
Мигает зеленым два раза в секунду с неравными интервалами
Сбой диска
Мигает желтым четыре раза в секунду
Предполагается сбой диска
Мигает зеленым
, желтым, затем гаснет, последовательность повторяется каждые две секунды
ПРИМЕЧАНИЕ
:
Индикатор занятости диска показывает
, активен ли жесткий диск на шине SCSI. Этот индикатор управляется жестким диском.
ПРИМЕЧАНИЕ
:
Индикатор состояния системы на задней панели действует так же
, как и индикатор состояния. Во время нормальной работы
системы индикатор на задней панели горит синим цветом
. Мигающий желтый сигнал свидетельствует о необходимости вмешательства в работу
системы
.
