Обзор системы
Руководство пользователя систем Dell™ PowerEdge™ 6650
Индикаторы и элементы передней панели
Индикаторы и элементы задней панели
Характеристики программного обеспечения
Поддерживаемые операционные системы
Устройства для защиты по питанию
Обращение за технической помощью
Cистема представляет собой высокопроизводительный корпоративный сервер, обеспечивающий новые уровни производительности и
масштабирования с поддержкой до четырех микропроцессоров
Intel® Xeon™ и 16 ГБ системной памяти, а также устройств с возможностью горячей
замены
- избыточных жестких дисков, разъемов расширения, блоков питания и вентиляторов.
В данной главе описаны основные аппаратные и программные возможности и характеристики системы и приведена информация об индикаторах
,
расположенных на передней и задней панелях системы
. Кроме того, в ней приведена информация о других документах, которые могут быть полезны
при настройке системы
, и о порядке получении технической поддержки.
Индикаторы на лицевой панели
На лицевой панели системы
, если она установлена (см.
), имеется индикатор для вывода информации о состоянии системы. Он позволяет
определить
, нормально ли работает система и не требуется ли вмешательство в ее работу. Индикатор состояния системы на задней панели действует
так же
, как и индикатор на лицевой панели. Предупреждающий сигнал указывает на проблемы с блоком питания, системным вентилятором или
вентилятором на блоке питания
, температурой, жесткими дисками или платами расширения.
В
перечислены сигналы индикатора состояния системы и индикатора состояния системы на задней панели.

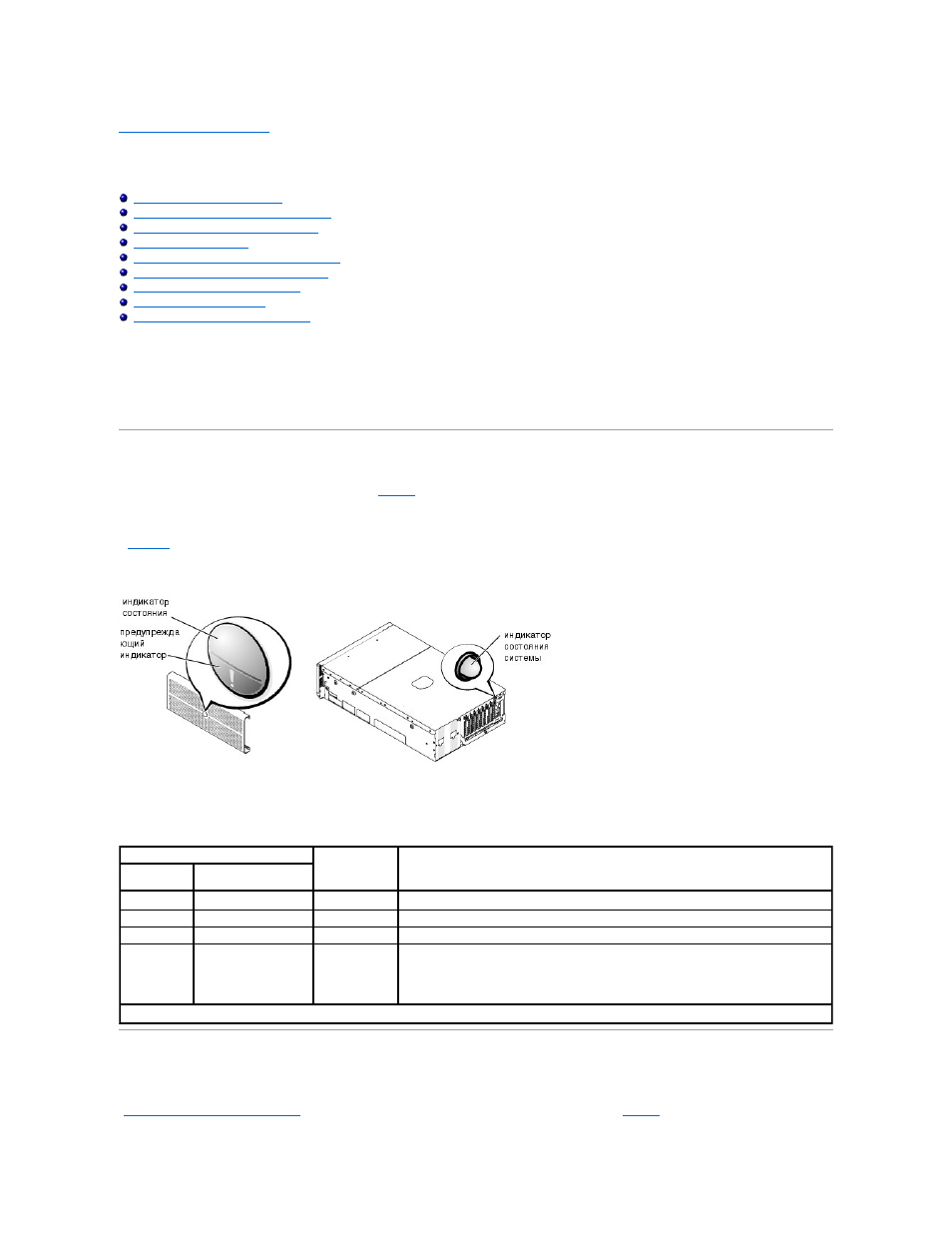

Рисунок
1-1. Индикаторы состояния системы
Индикаторы и элементы передней панели
Дополнительные индикаторы питания системы и жестких дисков расположены за лицевой панелью
. Дисководы гибких и компакт-дисков оборудованы
зелеными индикаторами активности
. На ЖК-дисплей на передней панели выводится буквенно-цифровая информация о состоянии (см. подраздел
"
"). Расположение индикаторов и элементов передней панели см. на
Таблица
1-1. Сигналы индикаторов состояния системы
Индикаторы лицевой панели
Индикатор на
задней панели
Сигнал индикатора
Индикатор
состояния
Предупреждающий
индикатор
Не горит
Не горит
Не горит
В систему не поступает питание или она не включена
.
1
Горит
Не горит
Синий
Система работает нормально
.
Не горит
Мигает
Мигает желтым
Обнаружена ошибка
, необходимо вмешательство в работу системы.
Мигает
Не горит
Мигает синим
Идет процесс самоидентификации системы
.
ПРИМЕЧАНИЕ
:
Программное обеспечение для управления системой вызывает появление
мигающего сигнала индикатора состояния при идентификации конкретной системы
.
Подробнее см
. в документации по программному обеспечению для управления системой.
1
Более подробную информацию см. в Руководстве по установке и поиску и устранению неисправностей.
