Подключение кабеля взаимодействия с хостом
Для подключения к библиотеке кабелей взаимодействия с хостом выполните
следующие действия:
1. Рекомендуется завершить работу связанного сервера и выключить его.
Выключите все подключенные устройства. Отсоедините кабели питания от
сервера и всех подключенных устройств.
Важное замечание: Отказ от выполнения инструкций по отключению кабелей
питания от этих устройств может привести к повреждению
библиотеки в ходе подключения кабеля, соединяющего ее с
хостом.
2. В случае библиотеки SCSI подключите один конец кабеля взаимодействия с
хостом к одному из разъемов на задней панели библиотеки ( 1 ). В случае
библиотеки Fibre Channel подключите один конец кабеля взаимодействия с хостом
к разъему на задней панели библиотеки ( 4 ). В случае библиотеки Serial Attached
SCSI (SAS) подключите один конец кабеля взаимодействия с хостом SAS к SAS
или Mini-SAS (SFF-8088) HBA ( 2 ). Накопители полной высоты оборудованы
двумя разъемами SAS или Mini-SAS. Накопители половинной высоты
оборудованы одним разъемом SAS. Неиспользуемые разъемы SAS не требуют
установки терминатора.
3. Другой конец кабеля следует подключить следующим образом:
v В случае библиотеки SCSI подключите кабель взаимодействия с хостом к
разъему адаптера шины SCSI хоста или к разъему предыдущего устройства в
шине SCSI. Если библиотека является последним или единственным
устройством на шине SCSI, установите терминатор (
3
, раздел “Подключение
кабеля взаимодействия с хостом”) в оставшийся разъем SCSI на задней панели
библиотеки. В противном случае один конец кабеля SCSI подключите к
оставшемуся порту, а другой - к следующему устройству в шине SCSI.
Убедитесь, что после последнего устройства в шине SCSI правильным образом
установлен терминатор.
a77ug101
1 3
4
2 5 6

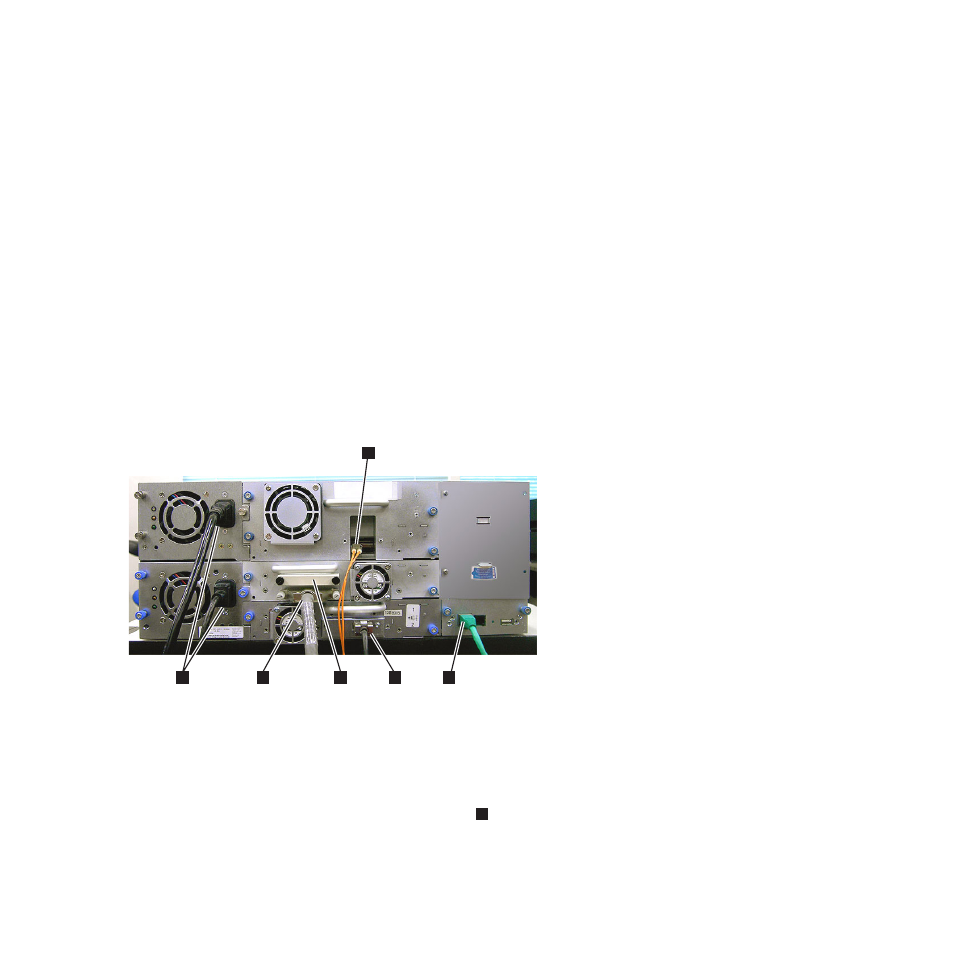

Рисунок 4-16. Подключение кабелей SCSI ([1]), Fibre Channel ([4]) и SAS ([2]) к библиотеке 4U. КОНФИГУРАЦИЯ,
ПОКАЗАННАЯ НА ЭТОМ РИСУНКЕ, ПРИВЕДЕНА ТОЛЬКО В КАЧЕСТВЕ ПРИМЕРА. ПОДОБНУЮ
КОНФИГУРАЦИЮ ИСПОЛЬЗОВАТЬ НЕ РЕКОМЕНДУЕТСЯ. НАКОПИТЕЛИ SCSI ПОЛОВИННОЙ ВЫСОТЫ НЕ
ПОДДЕРЖИВАЮТСЯ.
4-12 Руководство пользователя библиотек магнитных лент Dell PowerVault TL2000 и TL4000
