Плата USB
Руководство по обслуживанию Dell™ XPS™ L502X
Извлечение платы
USB
1.
Следуйте инструкциям
, описанным в разделе
Перед началом работы
.
2.
Выньте аккумулятор
(см. раздел
Извлечение аккумулятора
).
3.
Снимите крышку модуля
(см. раздел
Снятие крышки модуля
).
4.
Извлеките модуль
(или модули) памяти (см. раздел
Извлечение модуля
(или модулей) памяти
).
5.
Снимите упор для рук в сборе
(см. раздел
Снятие упора для рук в сборе
).
6.
Снимите клавиатуру
(смотрите раздел
Снятие клавиатуры
).
7.
Снимите дисплей в сборе
(см. раздел
Снятие дисплея в сборе
).
8.
Следуйте инструкциям
, описанным в
шаг
9
-
шаг
14
в разделе
Снятие верхней крышки
.
9.
Извлеките разъем адаптера переменного тока
(см. раздел
Снятие разъема адаптера переменного тока
).
10.
Приподнимите защелку разъема и отсоедините кабель платы
USB от разъема на плате USB.
11.
Выверните три винта
, которыми плата USB крепится к верхней крышке.
12.
Осторожно выньте разъемы на плате
USB из пазов на верхней крышке, и снимите плату USB с верхней крышки.
Установка платы
USB
ОСТОРОЖНО
!
Перед началом работы с внутренними компонентами компьютера ознакомьтесь с указаниями по технике безопасности
,
прилагаемыми к компьютеру
. Дополнительные сведения о рекомендациях по технике безопасности смотрите на начальной странице
раздела о соответствии нормативным требованиям по адресу
www.dell.com/regulatory_compliance.
ВНИМАНИЕ
.
Ремонт компьютера должен выполнять только квалифицированный специалист
. На повреждения, причиной которых стало
обслуживание без разрешения компании Dell™, гарантия не распространяется
.
ВНИМАНИЕ
.
Для предотвращения электростатического разряда следует заземлиться
, надев антистатический браслет или периодически
прикасаясь к некрашеной металлической поверхности
(например, к какому-либо разъему на компьютере).
ВНИМАНИЕ
.
Во избежание повреждения системной платы выньте основной аккумулятор
(см. раздел
Извлечение аккумулятора
) перед
началом работы с внутренними компонентами компьютера
.

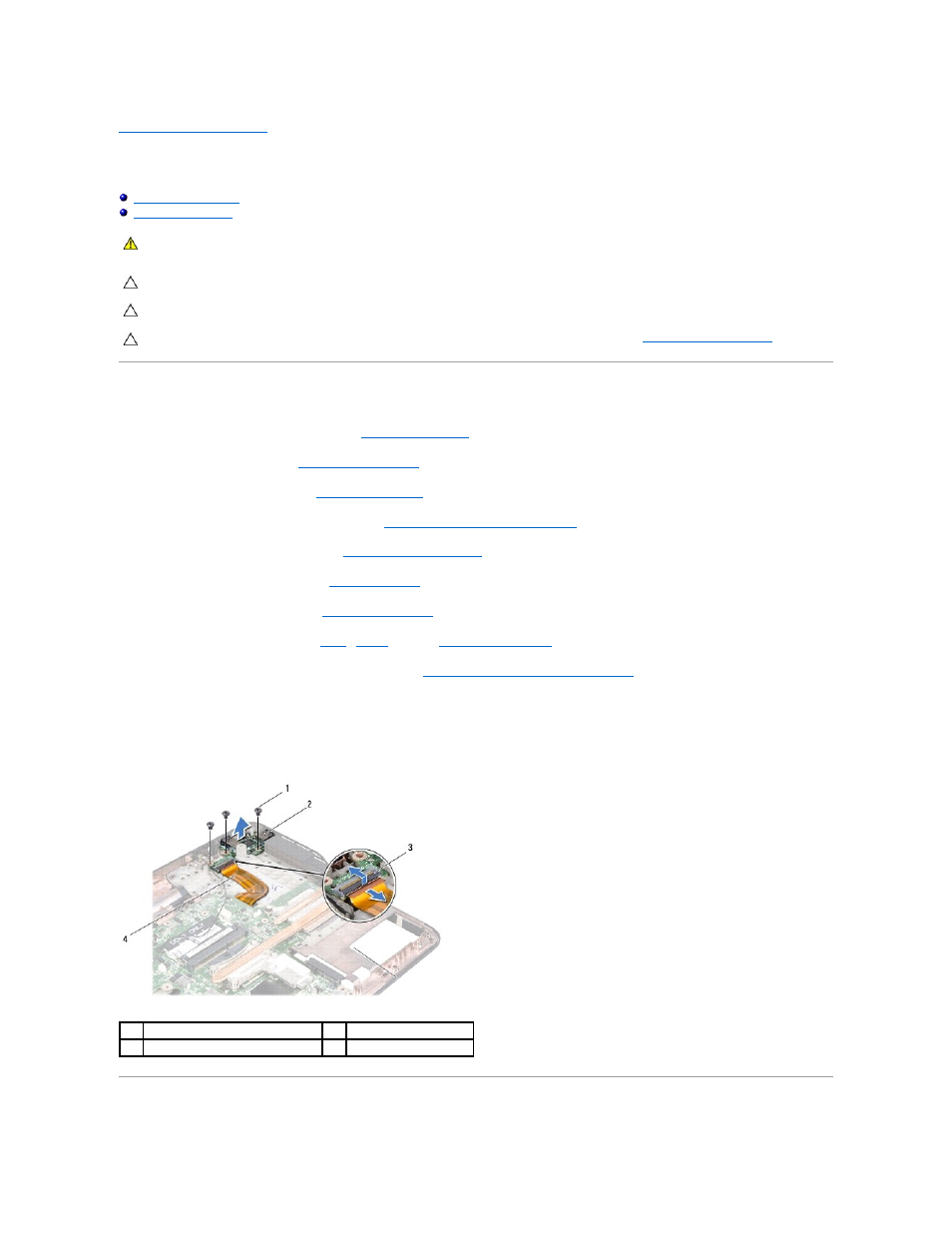

1
винты
(3)
2
плата
USB
3
разъем кабеля платы
USB
4
кабель платы
USB
