Установка клавиатуры – Инструкция по эксплуатации Dell XPS 15 (L502X)
Страница 27

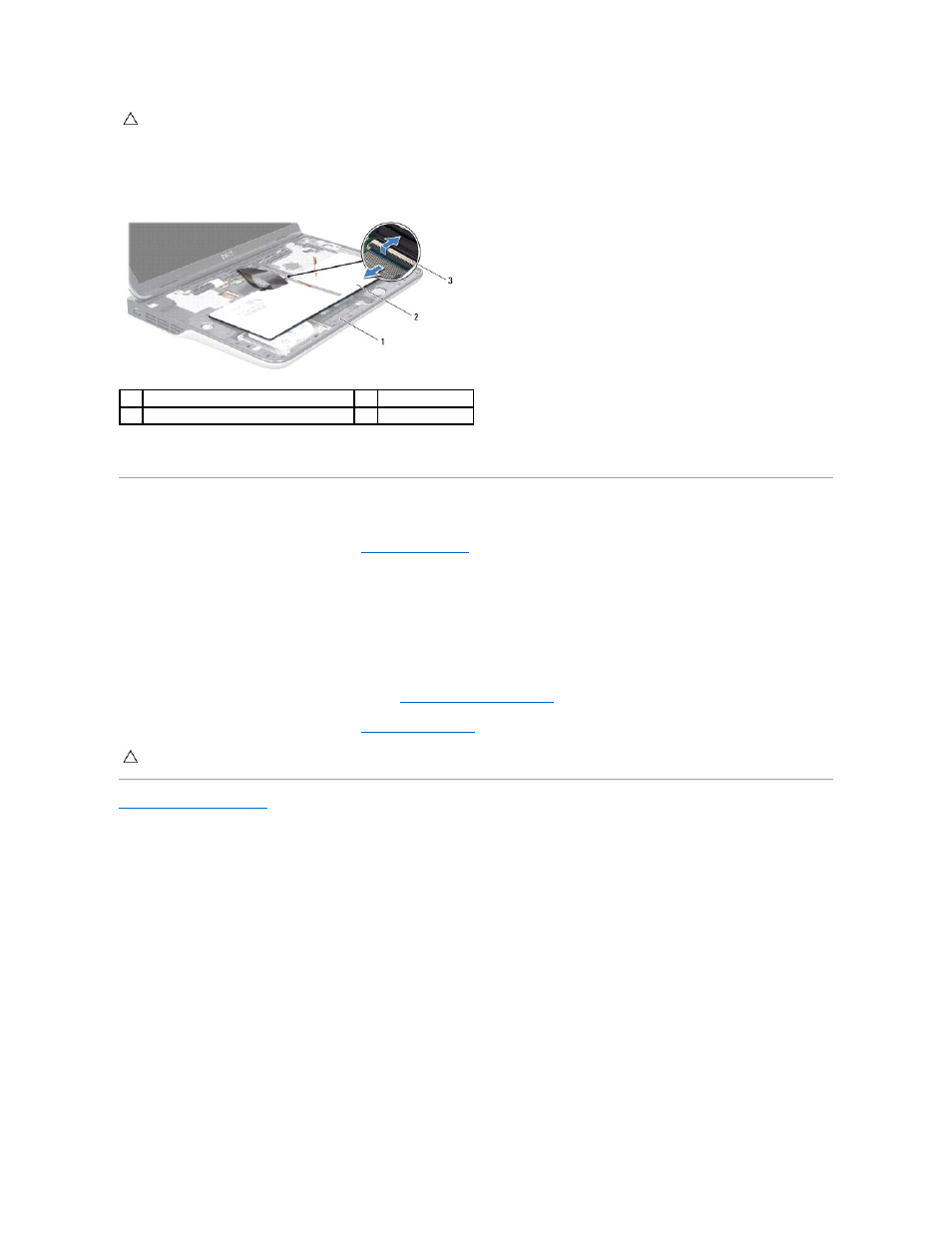

7.
Переверните клавиатуру и положите ее на верхнюю крышку
, как показано на приведенном ниже рисунке.
8.
Приподнимите защелку разъема и отсоедините кабель клавиатуры от разъема на системной плате
.
9.
Приподнимите клавиатуру и снимите ее с верхней крышки
.
Установка клавиатуры
1.
Следуйте инструкциям
, описанным в разделе
Перед началом работы
.
2.
Вставьте кабель клавиатуры в соответствующий разъем на системной плате и нажмите на защелку разъема
, чтобы закрепить кабель.
3.
Вставьте кабель подсветки клавиатуры в соответствующий разъем на системной плате и нажмите на защелку разъема
, чтобы закрепить кабель.
4.
Вставьте выступы на клавиатуре в пазы на верхней крышке и опустите клавиатуру
, установив ее на место.
5.
Осторожно нажмите на верхнюю часть клавиатуры
, чтобы закрепить клавиатуру выступами на верхней крышки.
6.
Установите на место упор для рук в сборе
(см. раздел
Установка упора для рук в сборе
).
7.
Установите на место аккумулятор
(см. раздел
Установка аккумулятора
).
Назад на страницу содержания
ВНИМАНИЕ
.
Соблюдайте предельную осторожность при обращении с клавиатурой во время разборки
. В противном случае можно
поцарапать панель дисплея
.
1
верхняя крышка
2
клавиатура
3
разъем кабеля клавиатуры
ВНИМАНИЕ
.
Перед включением компьютера вверните обратно все винты и убедитесь
, что ни один винт не остался случайно внутри
корпуса
. В противном случае можно повредить компьютер.
