Dell XPS 15 (L502X) - Инструкция (Страница 47)

12. Извлеките модуль процессора (см. раздел Извлечение модуля процессора ).
13. Отсоедините кабель адаптера переменного тока от разъема на системной плате .
14. Выверните шесть винтов , которыми системная плата крепится к верхней крышке.
15. Осторожно выньте разъемы на системной плате из пазов на верхней крышке , и снимите системную плату с верхней крышки.
Установка системной платы
1. Следуйте инструкциям , описанным в разделе Перед началом работы .
2. Совместите разъемы на системной плате с пазами на верхней крышке и установите системную плату на верхнюю крышку .
3. Вверните обратно шесть винтов , которыми системная плата крепится к верхней крышке.
4. Подсоедините кабель адаптера переменного тока к разъему на системной плате .
5. Установите на место модуль процессора (см. раздел Установка модуля процессора ).
6. Установите на место радиатор (см. раздел Установка радиатора ).
7. Переверните верхнюю крышку и подсоедините кабель платы USB и кабель динамика к разъемам на системной плате.
8. Следуйте инструкциям , описанным в шаг 8 - шаг 11 в разделе Установка верхней крышки .
9. Установите на место дисплей в сборе (смотрите раздел Установка дисплея в сборе ).
10. Установите на место клавиатуру (см. раздел Установка клавиатуры ).
11. Установите на место упор для рук в сборе (см. раздел Установка упора для рук в сборе ).
12. Установите на место модуль (или модули) памяти (см. раздел Установка модуля (или модулей) памяти ).
13. Установите на место крышку модуля (см. раздел Установка крышки модуля ).
14. Установите на место аккумулятор (см. раздел Установка аккумулятора ).

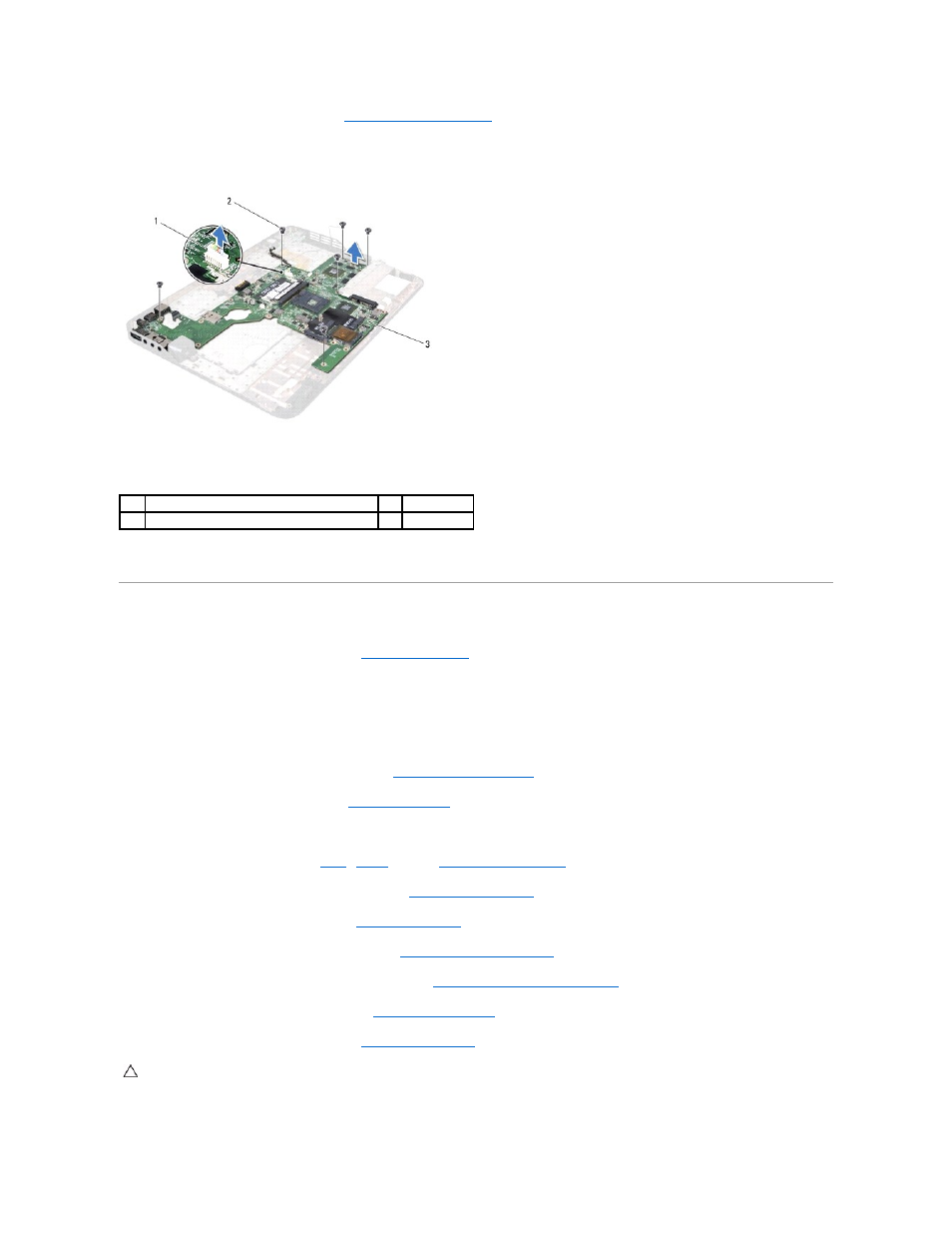

1 разъем адаптера переменного тока 2 винты (6)
3 cистемная плата
ВНИМАНИЕ . Перед включением компьютера вверните обратно все винты и убедитесь , что ни один винт не остался случайно внутри
корпуса . В противном случае можно повредить компьютер.
