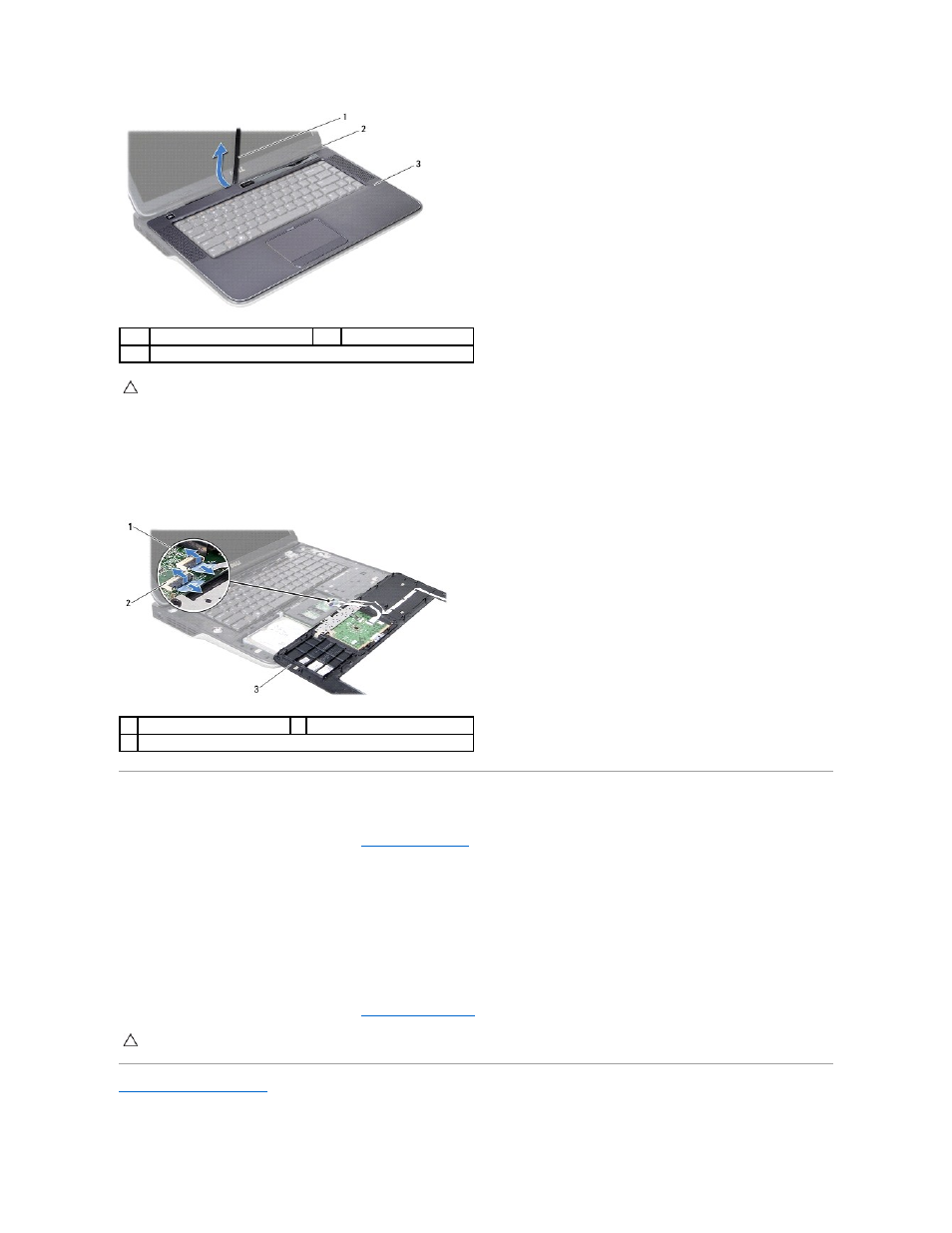

7.
Не прилагая чрезмерных усилий
, потяните упор для рук в сборе и отложите его в сторону от дисплея, как показано на следующем рисунке.
8.
Приподнимите защелки разъема и потяните за язычки
, чтобы отсоединить кабель сенсорной панели и кабель кнопки питания от
соответствующих разъемов на системной плате
.
9.
Снимите упор для рук в сборе с верхней крышки
.
Установка упора для рук в сборе
1.
Следуйте инструкциям
, описанным в разделе
Перед началом работы
.
2.
Вставьте кабель сенсорной панели и кабель кнопки питания в соответствующие разъемы на системной плате и нажмите на защелки разъемов
,
чтобы закрепить кабели
.
3.
Совместите выступы на упоре для рук в сборе с пазами на верхней крышке и аккуратно установите упор для рук в сборе на место
(при этом
должен быть слышен щелчок
).
4.
Закройте дисплей и переверните компьютер
.
5.
Вверните обратно винт
, которым упор для рук в сборе крепится к нижней крышке.
6.
Установите на место аккумулятор
(см. раздел
Установка аккумулятора
).
Назад на страницу содержания
1
пластмассовая палочка
2
верхняя крышка
3
упор для рук в сборе
ВНИМАНИЕ
.
Отделите упор для рук в сборе от верхней крышки
, соблюдая осторожность, чтобы не повредить упор для рук.
1
разъем кабеля кнопки питания
2 разъем кабеля сенсорной панели
3
упор для рук в сборе
ВНИМАНИЕ
.
Перед включением компьютера вверните обратно все винты и убедитесь
, что ни один винт не остался случайно внутри
корпуса
. В противном случае можно повредить компьютер.
